一份4层住宅楼给排水消防CAD施工图纸（游泳池半地下）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：7144.42平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：喷淋系统
• 特殊系统：游泳池
• 项目所在地：广东

附件详情

• 喷淋平面图
• 排水系统原理图
• 排水平面图
• 给水、消火栓平面图
• 循环水管系统图
• 给水、热水系统图

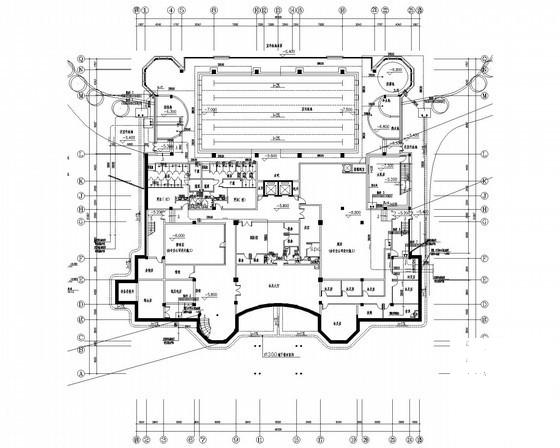

• 游泳池给排水平面图

附件详情

一、项目概要：该项目总建筑面积约7144.42m，地下一层包括游泳池、设备用房厨房、壁球室等；地面以上四层，屋面标高19.40m，一层到SI 层为裙楼。
二、设计范围：1.室内给水系统。2.室内污、粪水系统。3.室内雨水系统。4.消防给水系统（包括消火拴系统、自动喷水灭火系统、手提式灭火器）
共23张

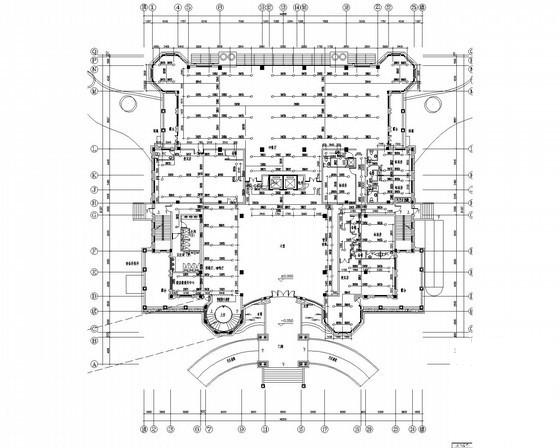

首层喷淋平面图

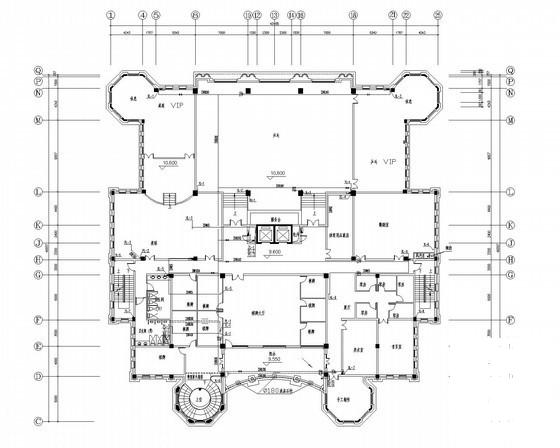

排水消火栓平面图

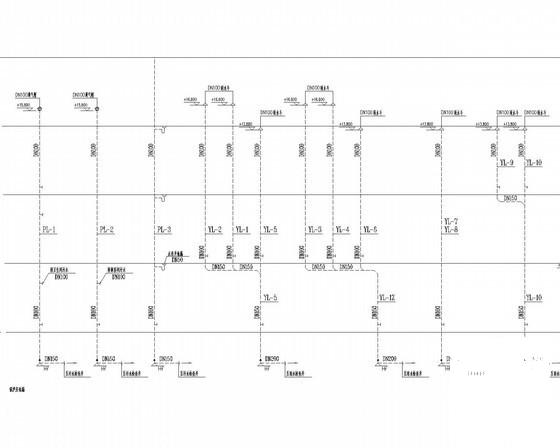

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
