一份八万平米2层地下室给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-2-16 15:21:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:81964.1m平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 大样节点:水箱,泵房
  • 项目所在地:四川

附件详情

  • 给排水平面图
  • 消防平面图
  • 生活泵房大样图、系统图
  • 水箱间配管大样图、系统图
  • 消防泵房大样图、系统图
  • 消防水池大样图、系统图
  • 喷淋系统图
  • 集水坑排水系统图
  • 地下一层消火栓系统图
  • 给水干管系统图

附件详情

该附件是大型地下室全套项目施工图纸,地下室建筑面积为81964.1m,地下两层,为Ⅰ类地下车库。设计范围:地下车库室内给排水系统、 消防系统 、建筑灭火器配置、集水坑排水系统。
出图时间为,15张图纸。

消火栓系统图

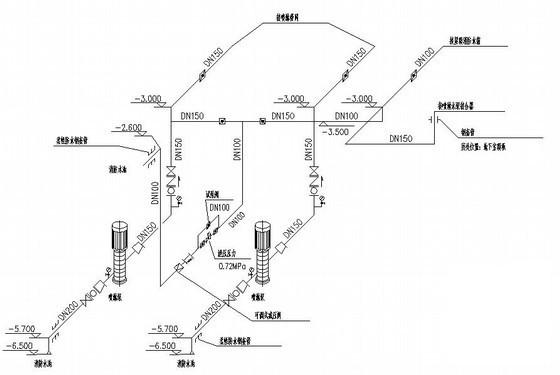

喷淋泵配管系统图

下沉广场雨水集水坑排水系统示意图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 15:21:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewc21fwes1sss1dcf.rar

7.6 MB

下载  售价: 100 积分    赚积分
