25820平米22层综合楼给排水消防施工CAD图纸

附件详情

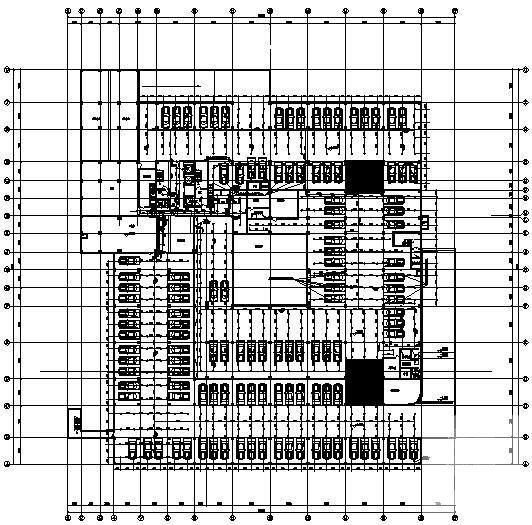

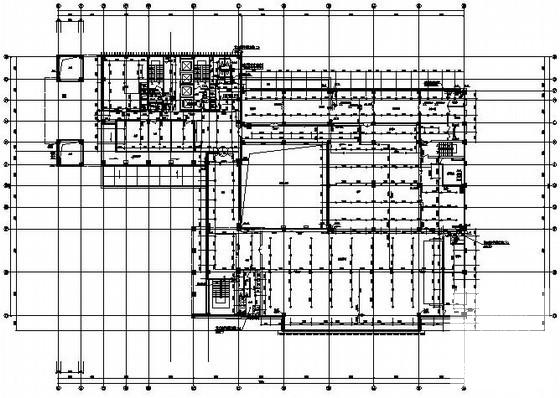

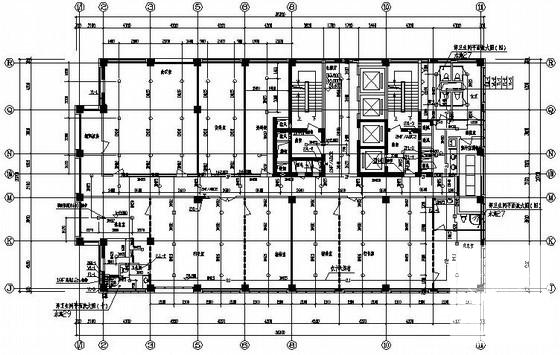

综合楼给排水消防施工图纸，工程规划建设占地面积10104平米。工程性质为办公及配套项目，包括金融营业、办公、餐饮、停车、设备用房等。总建筑面积25820平米（其中：地上19860平米，地下5960平米）。地上22层，地下1层，建筑高度（构架）为89.70m。地下一层平时为汽车库，战时局部为六级二等人员隐蔽所。人防面积1820平米。

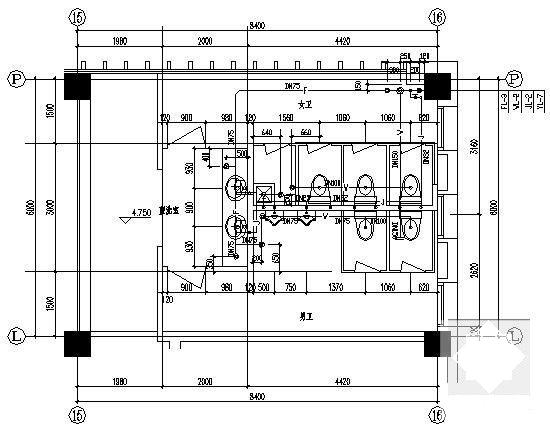

设计范围：该资料范围包括建筑红线以内的室内给排水管道、消防管道以及战时人防给水排水管道。

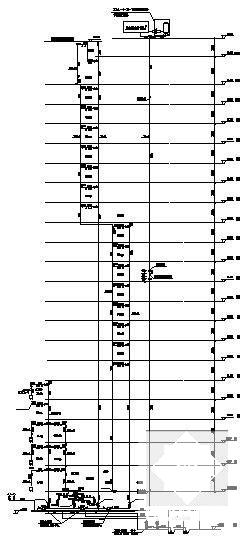

系统说明：该项目设有生活给水系统、生活排水系统、雨水排水系统、消火拴系统、湿式自动喷洒系统。（防火分区的卷帘采用耐火极限4h的特级防火卷帘）。
共29张图纸。
