火车站地下广场给排水消防设计CAD施工图纸

项目概要：

昆山南站南、北站前广场为昆山南站综合交通枢纽配套工程，区域规划用地由北向南划分为：北广场（主要客流聚集广场）→昆山站站房南广场。北广场地下空间总建筑面积约4.05万平方米，商业面积约为1.5万平方米。

该资料范围为：北广场地下空间室内给排水系统、室内消防给水系统、建筑灭火器及人防给排水设计。室外给排水设计及室外消防设计另详室外给排水总平面图。

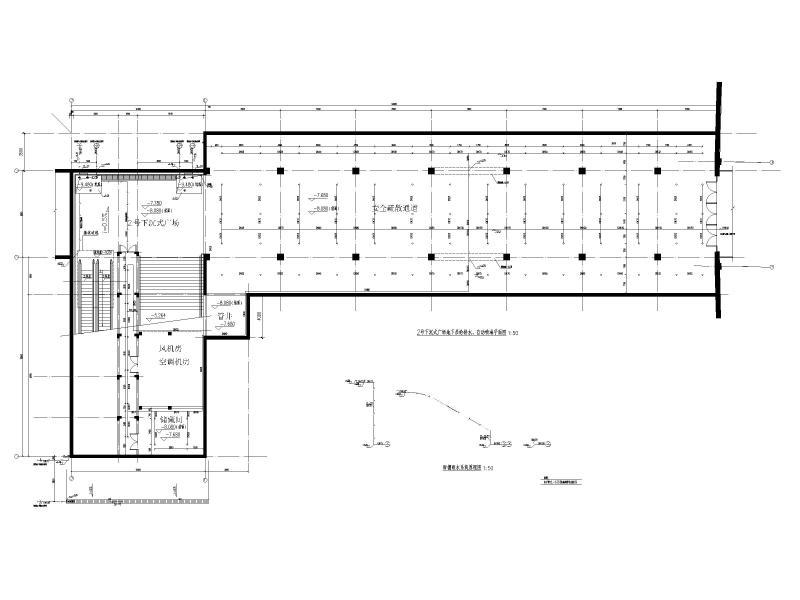

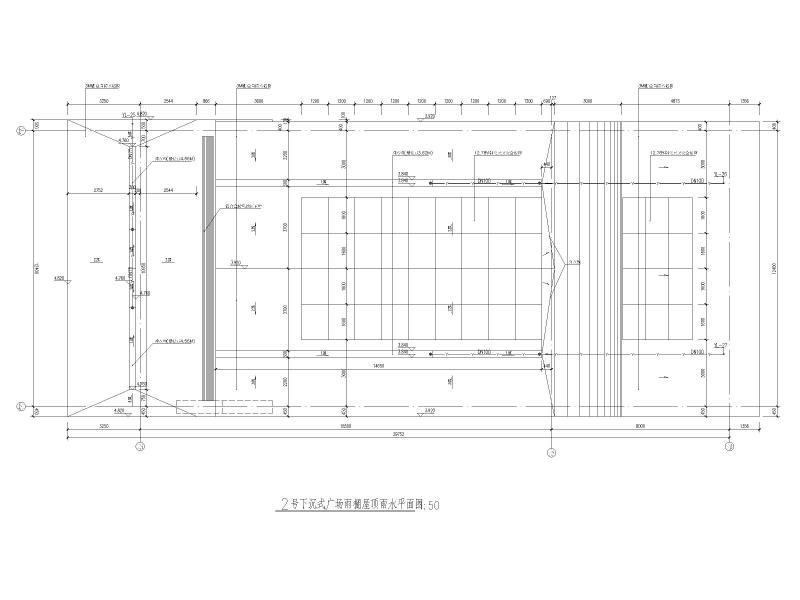

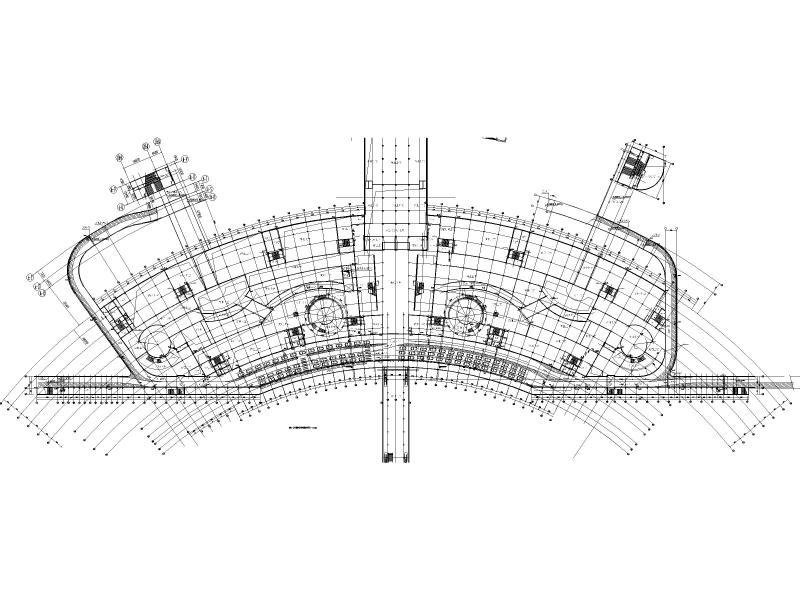

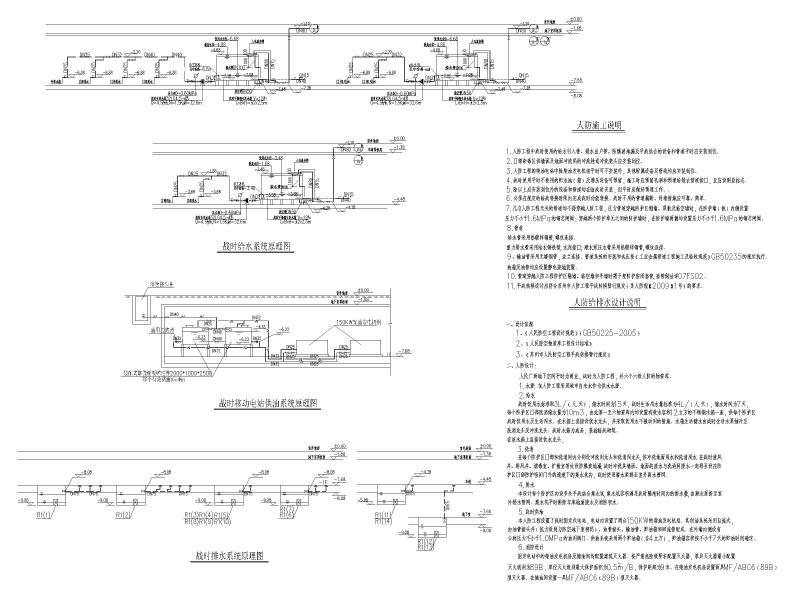

部分图纸展示：
