29层住宅楼（底商）给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 图纸设计深度：施工图
• 参考图纸：19张
• 地下室用途：商业
• 生活供水设计：生活给水系统
• 排水设计：雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20,30

附件详情

莆田市某二十九层住宅楼（底层带商业服务网点）给排水施工图。设计内容包括给水系统，排水系统，雨水系统，空调冷凝水系统，消火栓系统，喷淋系统及变配电房气体灭火系统等。给水系统中三层及以下采用市政管直接供水(水压0.22MPa)，其它层均采用集中变频下行上给的供水方式，变频分三区(高区.中区及低区)，具体详系统图。排水系统为雨污分流制。 消防系统 按建筑高度超过50m的一类高层普通住宅设计。

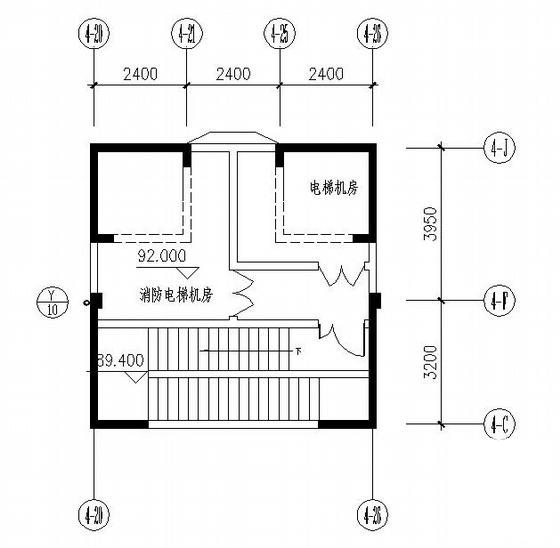

第 1 张图

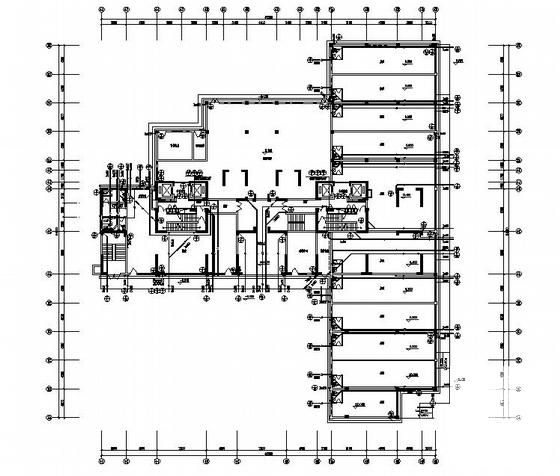

第 2 张图

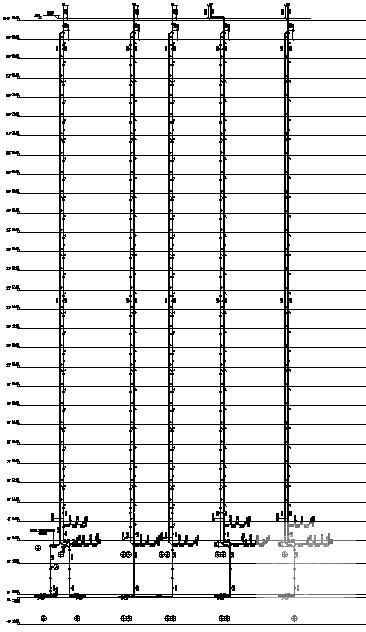

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
