6层框架安置房带底商结构施工方案图纸CAD
-
建筑类别：住宅,商业
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
该资料为贵州六层框架安置房带底商
结构施工图
。
图纸说明详细，结构图纸完整，各个节点大样清晰。
使用用途为住宅带底商，存在大空间结构，平面布置有特点。

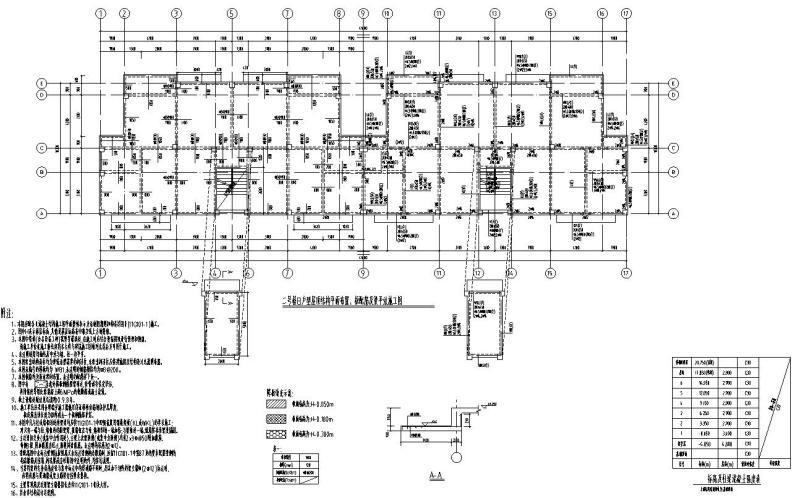

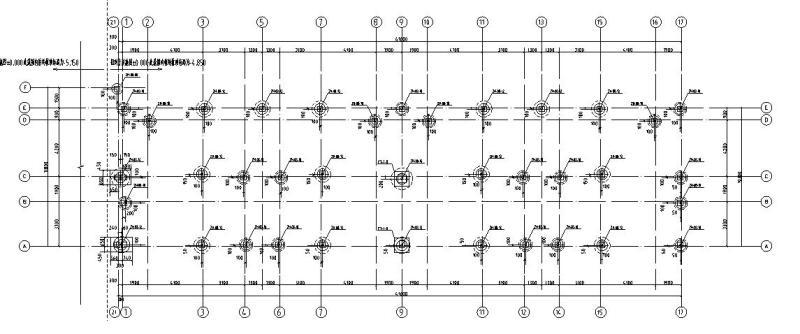

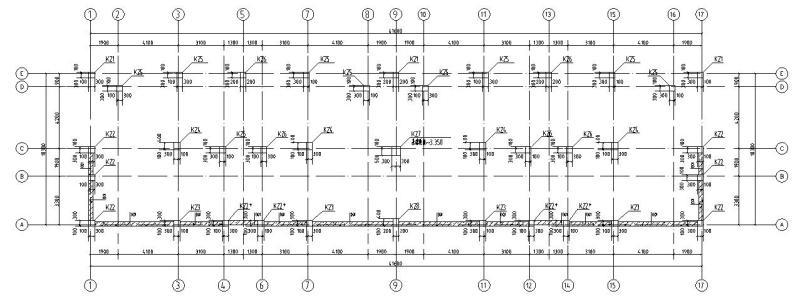

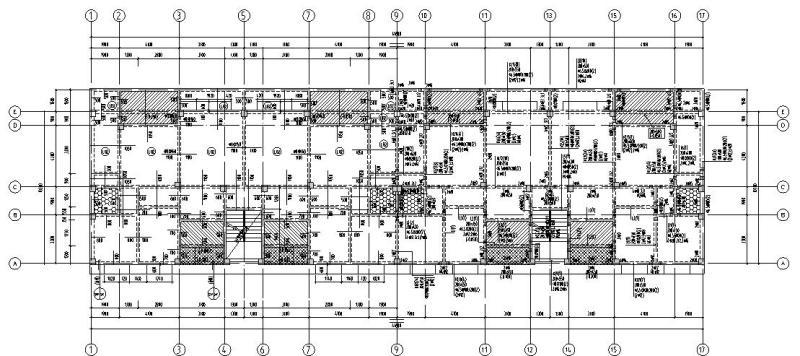

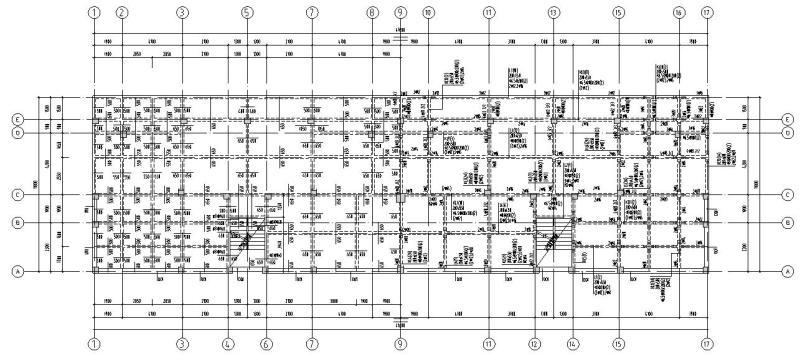

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
