[CAD]6层异形柱框架结构拆迁安置房结构图纸（带跃层）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：25张
• 设计年代：近代

附件详情

该项目是安徽某地拆迁安置房项目，地上六层，异形柱框架结构，带跃层，抗震设防烈度为6度，场地为Ⅱ类，基础采用沉管灌注夯扩桩基础，基础设计等级为丙级。

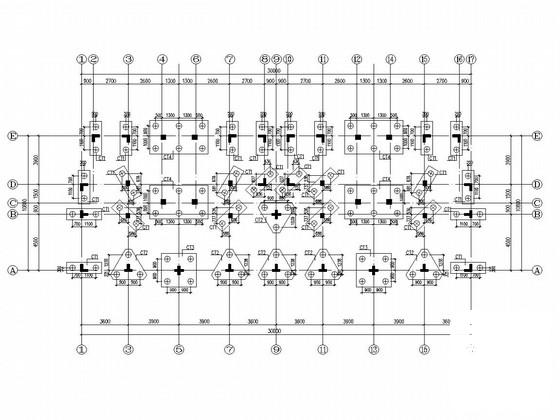

该资料包含： 结构设计说明 ，框架异形柱结构补充说明，桩基定位图，基础图，承台梁 平面布置图 ，桩基详图，地上各层梁配筋图，板配筋图，柱配筋图，跃层梁板钢筋图，楼梯图等共计20多张图。
4月。

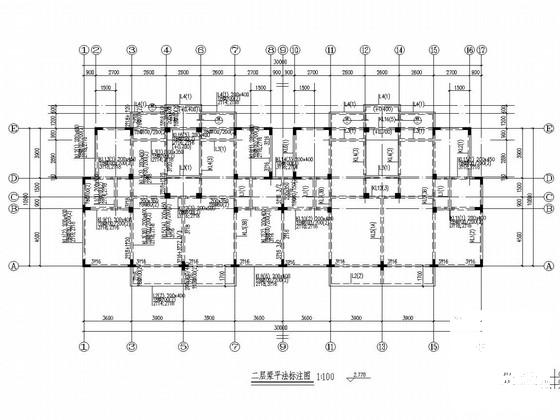

二层板钢筋图

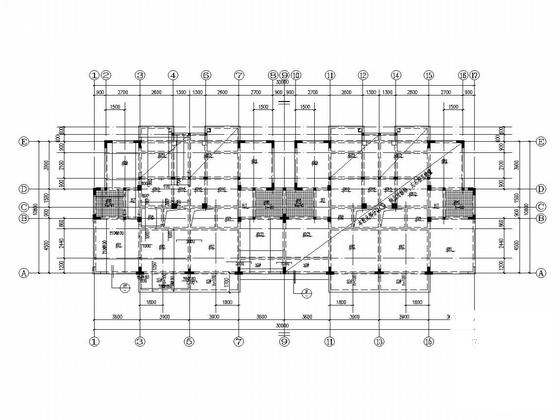

4层梁配筋图

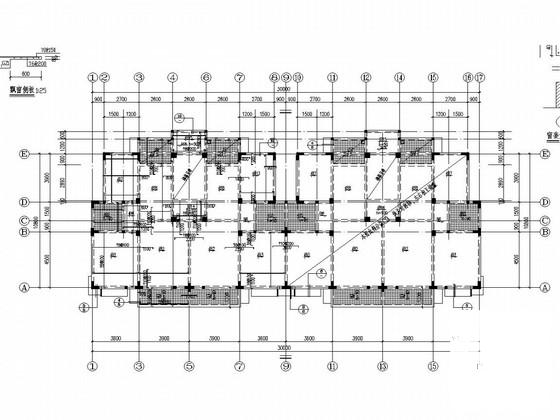

跃层板钢筋图

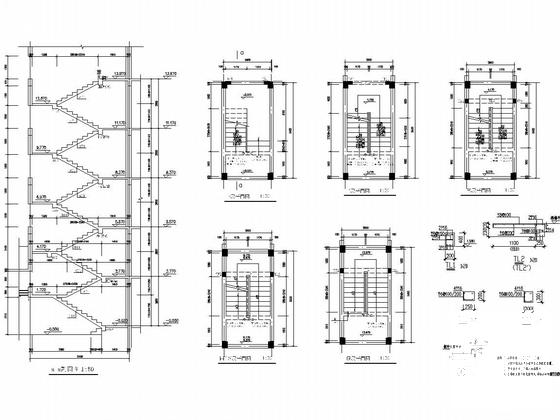

楼梯图

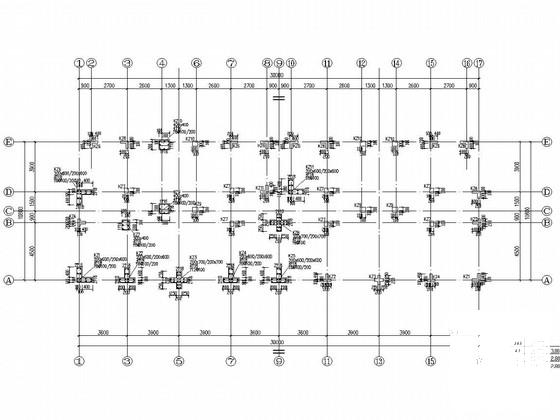

柱配筋图
