6层住宅楼给排水CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 供水方式：市政供水
• 供水分区：无
• 大样节点：厨房,卫生间

附件详情

盐城某小区6#、7#给排水图.设计范围：室内给水，排水。
1、给水系统：根据甲方要求，该资料多层住宅给水接自小区室外供水管网，并利用市政水压直接供水，....
污水系统：排水采用雨污分流排水系统。室内污水采用单立管排水系统。

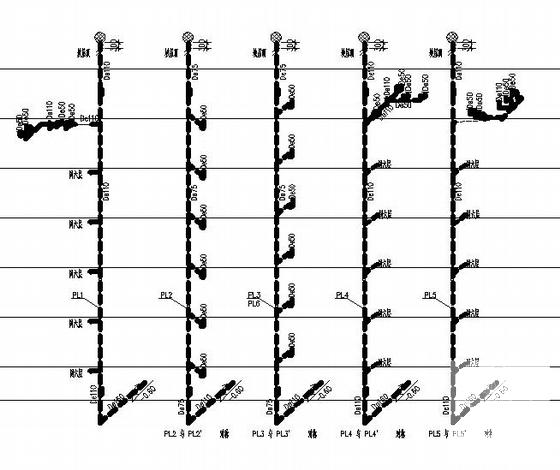

第 1 张图

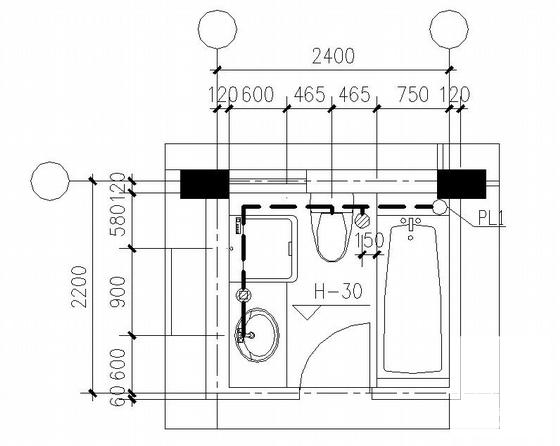

第 2 张图

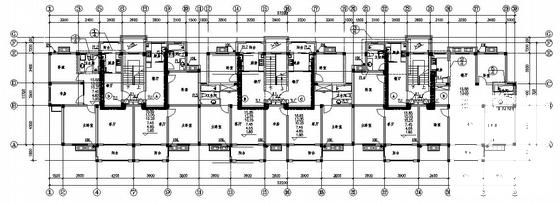

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 11:18:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
