一份9层住宅楼建筑给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：15张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

• 设计说明

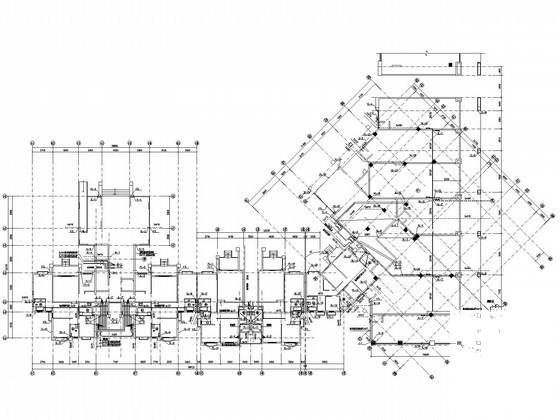

• 一层消防及给排水平面图
• 二层消防及给排水平面图
• 三层消防及给排水平面图
• 四层消防及给排水平面图
• 五层消防及给排水平面图
• 六层消防及给排水平面图
• 七层消防及给排水平面图
• 八层消防及给排水平面图
• 九层消防及给排水平面图

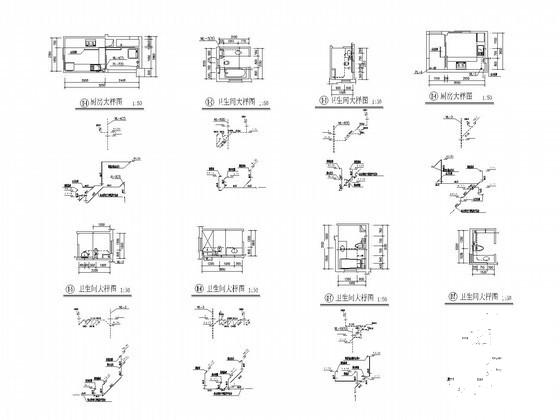

• 卫生间给排水大样图

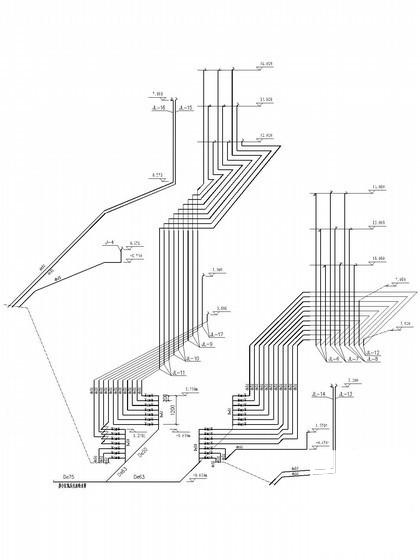

• 给水系统图

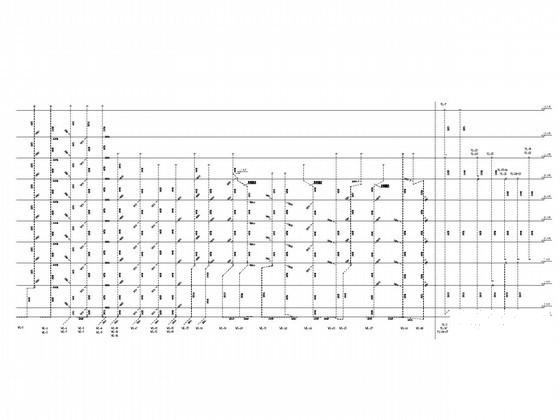

• 排水系统图
• 消防系统 原理图
• 空调排水系统

附件详情

项目概要：该项目是一住宅楼建筑给排水项目，建筑层数为地上九层，建筑高度为29.9米；
设计范围包括生活给水系统、污水系统、雨水系统、消火栓系统、灭火器配置系统等；
共计15张图纸；

卫生大样

给水系统原理图

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
