一份5层居民住宅楼给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4716平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：18张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水施工图设计总说明
• 一层给排水平面图

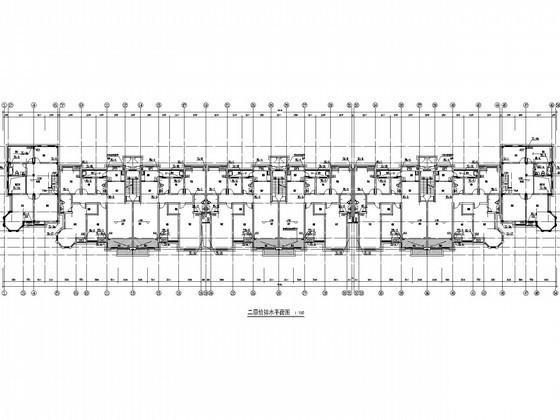

• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 屋顶给排水平面图
• 厨卫大样图
• 厨卫C系统图

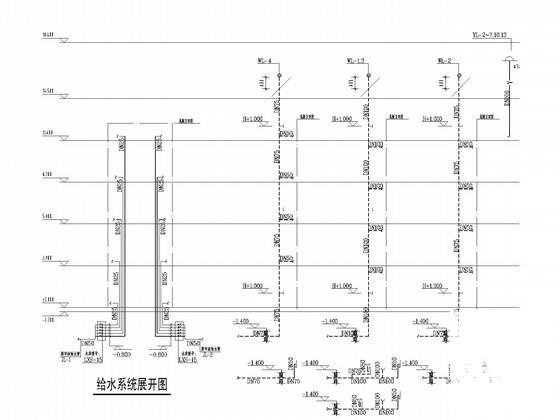

• 给排水系统展开图

附件详情

该项目是住宅楼项目，地下一层，地上四层，建筑高度为17.05米；设计范围：给水系统、排水系统、消防给水系统、喷淋系统、雨水系统等；图纸内容丰富、详细干净，可以供大家参考学习！

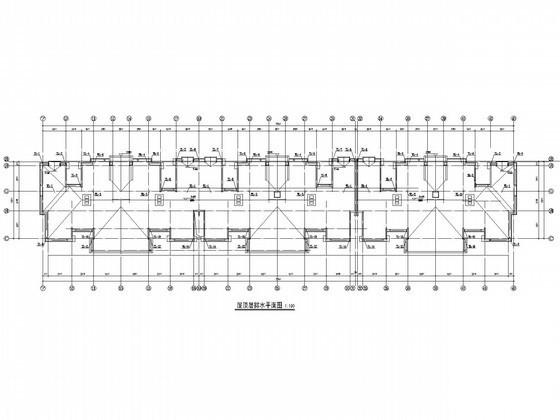

屋顶层排水平面图

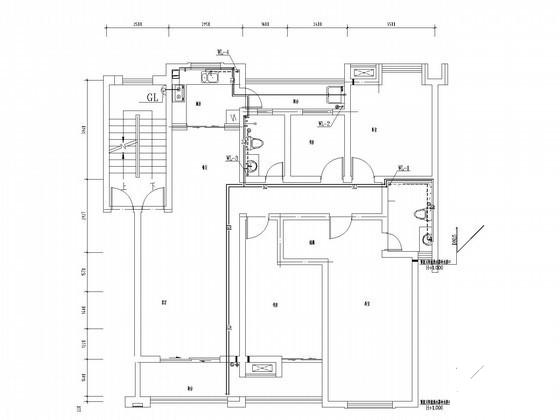

厨卫D标准层给排水平面图

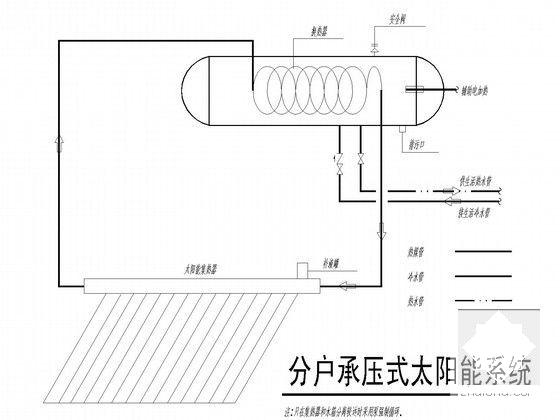

太阳能热水系统原理图

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
