18层住宅楼给排水CAD施工图纸(消火栓系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

住宅楼，地下两层，地上十八层，地下一层及地下二层为储藏室，一至十八层为住宅。根据规范：地下室至机房层设消火栓系统及灭火器；配电室采用热气溶胶预制灭火系统；住宅还包括排水系统、热水系统、空调冷凝水系统及雨水系统。

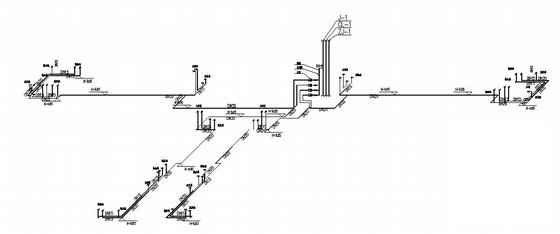

第 1 张图

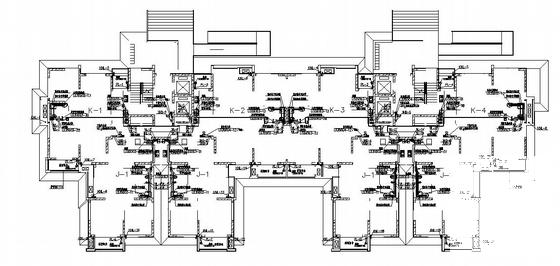

第 2 张图

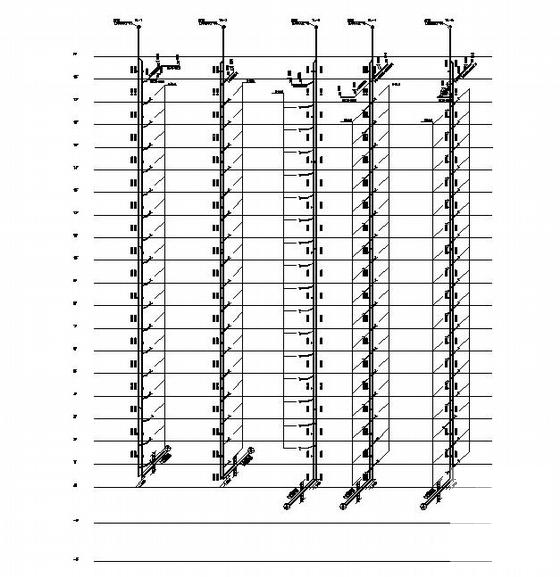

第 3 张图

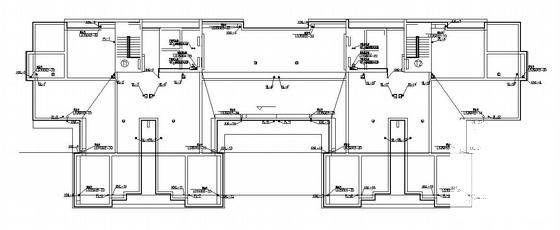

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
