18层花园小区给排水施工CAD大样图（全套）
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：3807.92平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 地下室用途：人防,车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站,水池
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 大样节点：水箱,集水坑
附件详情
- 地下室给排水平面图（平时）
- 一层给排水平面图
- 生活给水原理图 排水原理图
- 消火栓原理图 自动喷淋原理图
- 地下水泵房、水池平面大样图
- 给排水总平面图
- 人防主要材料表
- 人防地下室战时给排水设计说明
附件详情
广东某花园小区给排水施工图（全套），还有人防工程。首发。不容错过
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

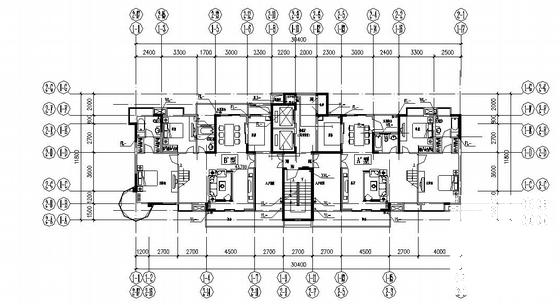

给排水大样图 - 1 -

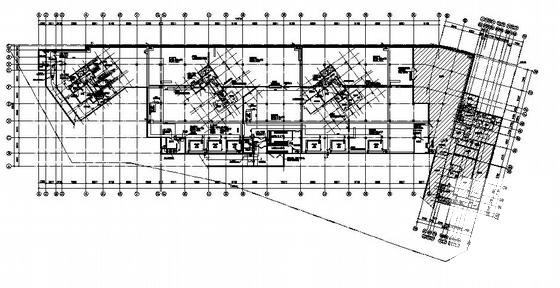

给排水大样图 - 2 -

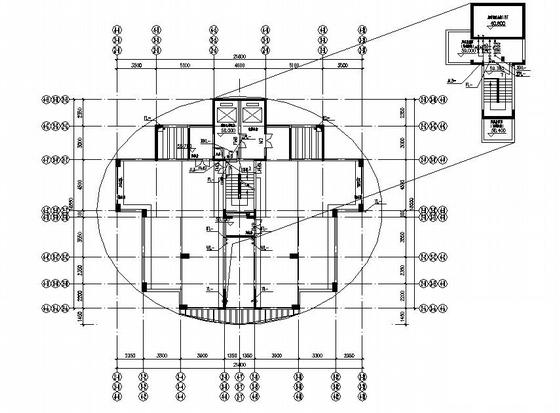

给排水大样图 - 3 -

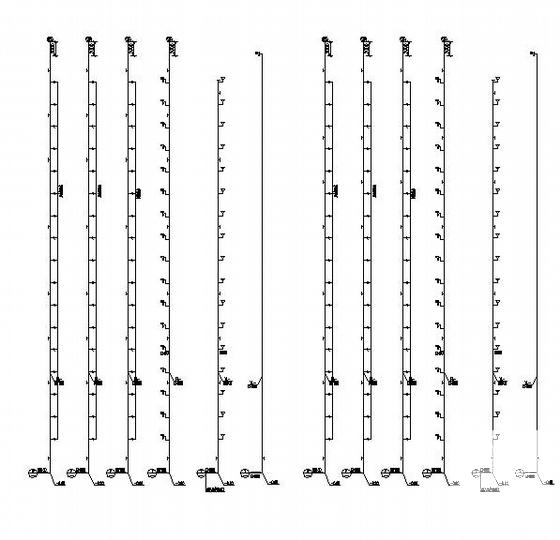

给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：2.1 MB
- 收藏次数：0
-
文件名称：
附件-995860669678676568865.rar
给排水大样图下载
