小区全套给排水外线CAD施工图纸

  • 设计详细说明:有
  • 功能:住宅区
  • 设计内容:给水系统,污水排水系统,废水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

附件详情

主要包括小区内全套外线图纸,主要包括,给排水, 强电 、弱电水泵房等图纸,可以系统的对小区的全部外线了解。
建筑占地面积:177.7M,总建筑面积:531.3M,地上建筑面积:353.6M,水池占地面积:359.1M。建筑层数为地上两层,地下一层;建筑高度为7.60米;建筑物层高地上3.6米,地下4米。
水泵房地下工程防水等级为三级,设一道混凝土防水层及一道柔性防水层,穿墙体管道套管做法见,水池防水见水施。屋面排水组织见屋面平面图,雨水管采用DN100UPVC雨水管;该项目的屋面防水等级为Ⅲ级,防水层合理使用年限为10年,设防做法见剖面图。

河北省石家庄市某小区全套外线图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

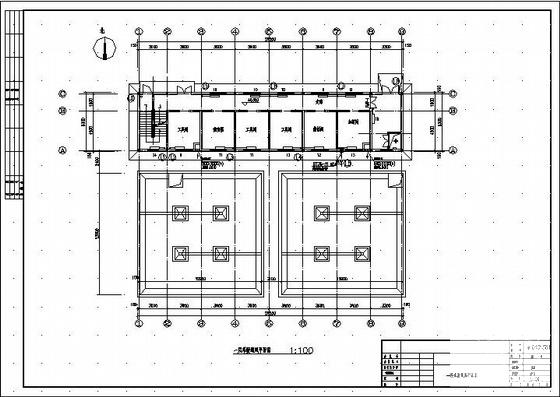

  • 小区给排水施工图 - 1
    小区给排水施工图 - 1

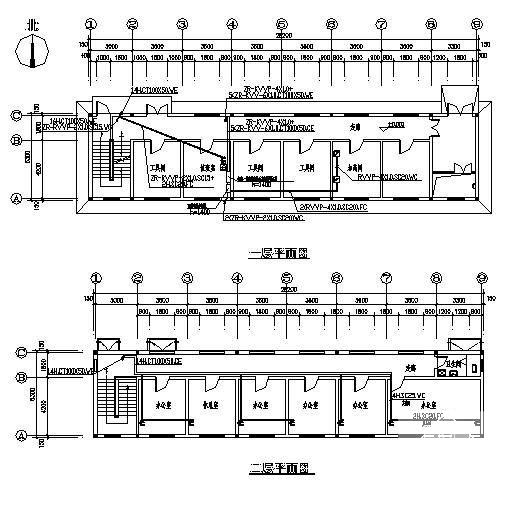

  • 小区给排水施工图 - 2
    小区给排水施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
