大学6层12#住宅楼给排水全套CAD施工大样图

附件详情

一项目概要
1．该项目位于株州市湖南理工大学内，建筑位置详见书香里 工大东苑总平面图。本栋建筑面积为5916.39平方米，建筑层数为六层，建筑总高度为19.15M。
2．该资料范围包括给水排水、消防等管道系统及小型给水排水构筑物。
二.系统介绍
该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统。
1．生活给水系统：1)．该项目最高日用水量为18.90m3/d，最大小时用水量为2.0m3/h。2)．小区给水管网供水压力为0.40MPa。从小区管网取水，在临近马路的位置 主干管上接入DN100的进水管一条，并设水表计量。分别接至生活与消防给水系统。

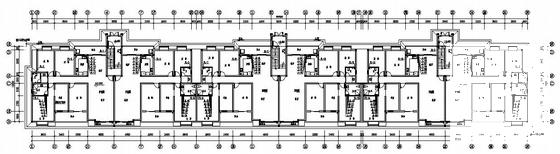

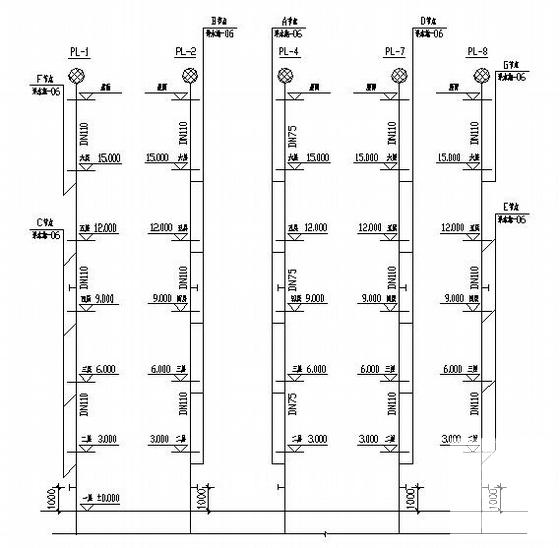

2．生活污水系统：1)．该项目污、废水采用合流制。 2)．所有污水经重力自流排至室外，再经化粪池初级处理后排至小区污水管网。 污水管伸顶：斜屋面超出屋面0.3米。平屋面超出屋面2.0米。

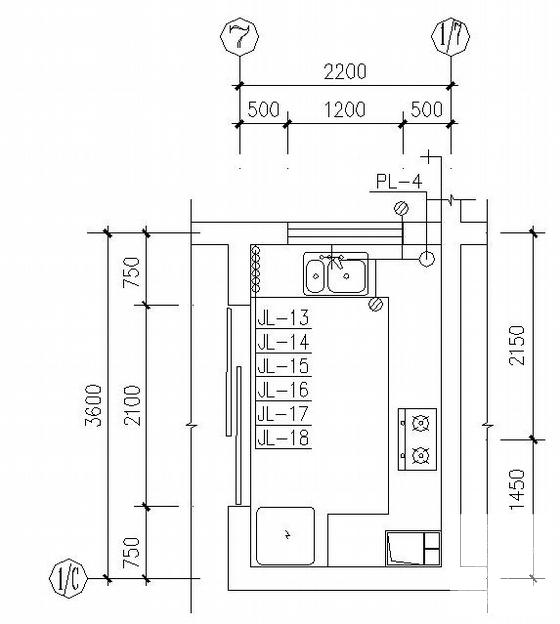

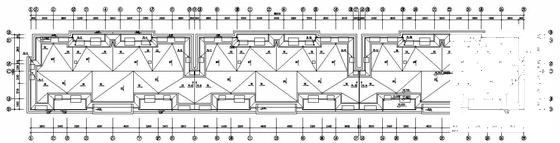

3．雨水系统：1)．屋面雨水采用87型雨水斗。2)．屋面雨水均采用外排水系统，屋面雨水经雨水斗和雨水管排至市场内雨水沟。 3)．地面雨水排至市场内的雨水沟，整个市场雨水分两路排入沿河路的市政雨水管。
4．消火栓给水系统：1)．室内消火栓用水量为10L/s，室外消防用水量为15L/S。 2)．该项目 距离水泵接合器15至40米范围内设室外地上消火栓一个，以满足室外消防用水。 3)．室内消防给水管管径为DN100，竖管管径为DN80，水带长25m，充实 水柱为7米。室外设DN100消防水泵接合器一套，系统所有检修阀门均为明杆。
5．移动式灭火器：1)．楼梯间设手提式干粉磷酸铵盐灭火器，数量详各层平面图。 2)．灭火器的配置位置详各层平面图。
