国内大学后勤楼电气全套施工CAD图纸

1.设计依据

1.1 建筑概况

该项目位于北京XXX大学校内。总建筑面积约11700平方米。 其中地上6层:7282平方米,地下3层:4418平方米,主要为办公、会议等。

该项目属于乙类公共建筑。建筑高度23.4m。建筑设计结构形式为钢筋混凝土框架-剪力墙结构。

人防工程:常5、核5二等人员掩蔽,防化等级丙级,平战结合,平时功能:戊类产品库房。

1.2 相关专业提供给本专业的工程设计资料。

1.3 各市政主管部门的审批意见。

1.4 甲方提供的设计任务书及设计要求。

1.5 国家现行的主要规范、规程及相关行业标准:

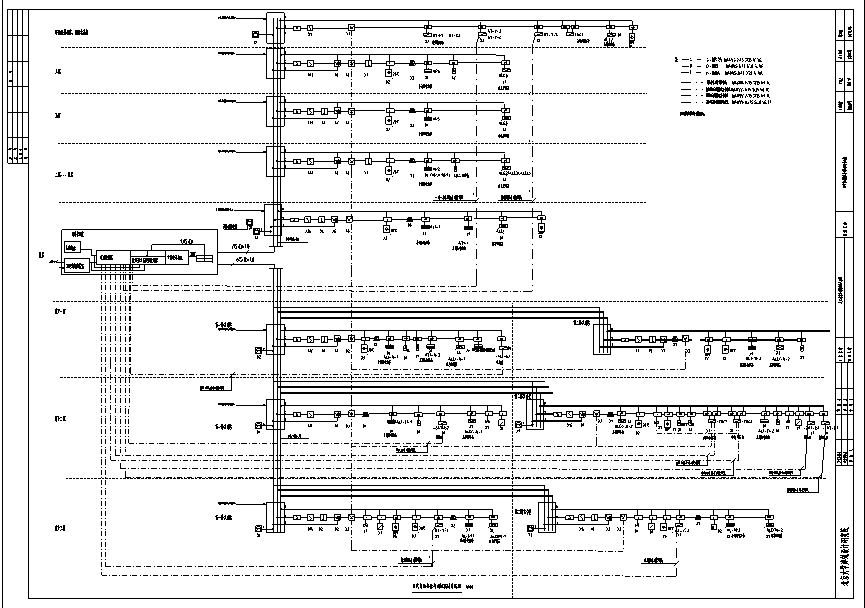

2.设计范围

2.1 该项目设计包括建设红线内的内容:供配电系统、照明系统、建筑物防雷、接地系统及安全、有线电视系统、综合布线系统、保安监控系统、手机信号放大系统、人防工程。

2.2 该项目电源分界点为地下层配电室电源进线柜内的进线开关。有线电视系统、电信分界点为地下一层弱电间电视前端箱及电信总配线架处。

3. 负荷分级

3.1 战时负荷:人防应急照明、配电间照明、战时通信设备电源等为一级负荷,重要风机、水泵、三种通风方式装置系统、正常照明等为二级负荷。

平时负荷:二级负荷:消防风机、消防排污泵、电梯、疏散照明、生活水泵等。

其他照明、插座等为三级负荷。

3.2 供电电源:该项目从此项目南侧开闭站引来两路220/380V电源(引自不同变压器),分别供给本楼的动力负荷及照明负荷用电;进线电缆从建筑南侧引入,直接进入地下一层配电室的低压柜。

3.3 计费:根据建设单位要求,该项目在层箱处分项计量。

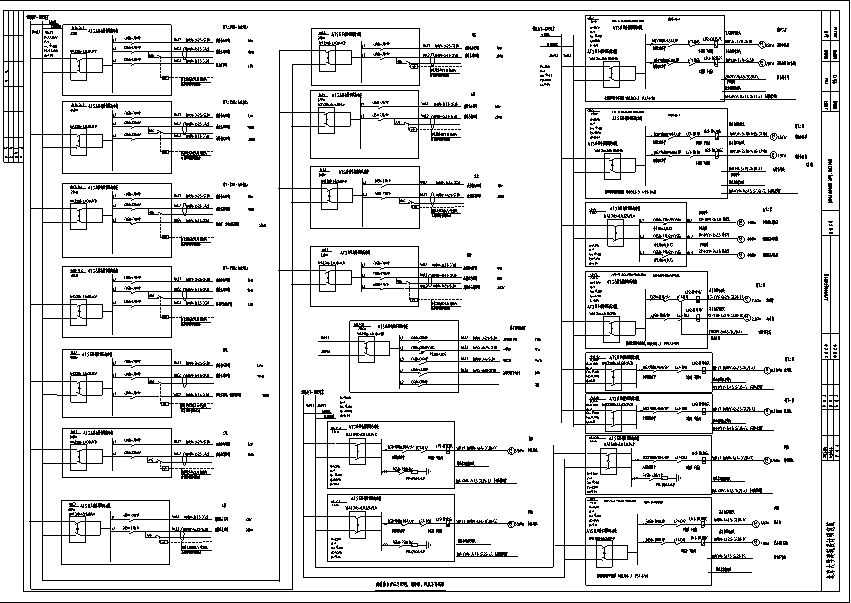

3.4 供电方式:该项目采用放射式与树干式相结合的供电方式;层箱采用树干式供电;动力负荷采用放射式供电;对消防风机、水泵、电梯及疏散照明等二级负荷采用双电源末端互投。要求双电源互投开关具有检修隔离功能。

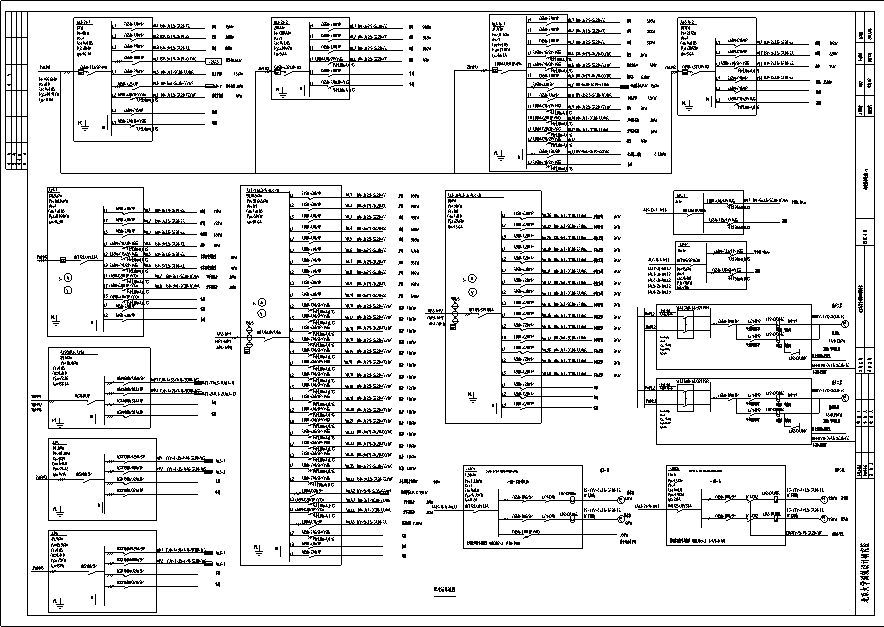

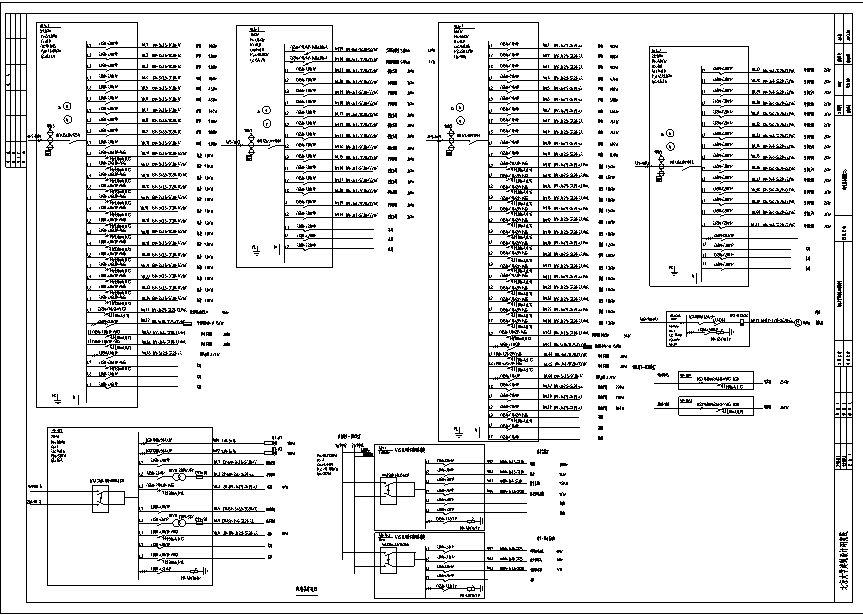

3.5 照明配电:电源进线处设置剩余电流动作保护器(SPD)。照明、插座均由不同的支路供电;除空调插座外,所有插座回路均设剩余电流保护器。空调按每台1匹考虑。

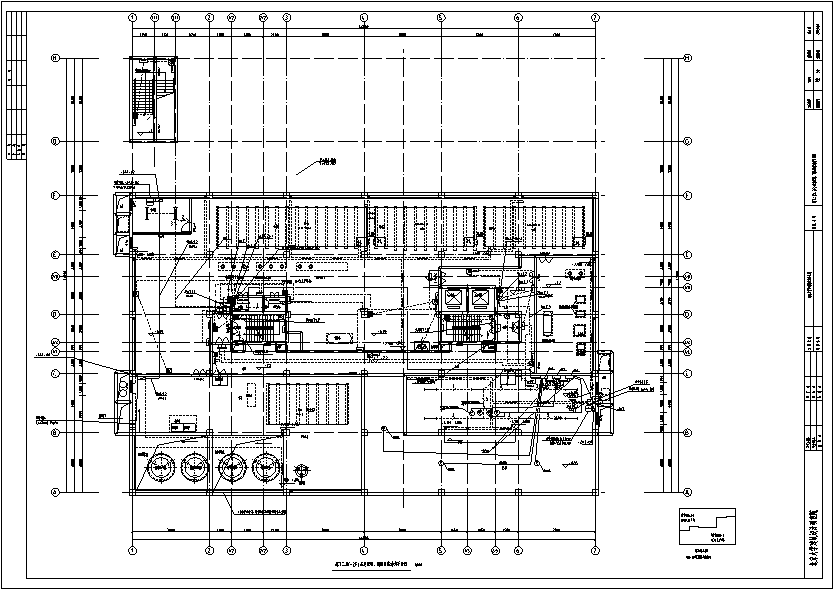

4. 照明系统

4.1 照明要求

4.1.1 光源与灯具

选用高效节能荧光灯或节能灯。荧光灯具选用节能型灯管,配电子式或节能型电感式镇流器,采用的镇流器应符合该产品的国家能效标准,

要求单灯功率因数达0.9。办公室内统一眩光值(UGR)不大于19,光源显色指数(Ra)不小于80,光源色温为3300-5300K。

功能性灯具如:荧光灯、出口标志灯、疏散指示类需有国家主管部门的检测报告,达到设计要求的方可投入使用,

并应满足功率密度值要求。
