5层住宅楼全套给排水施工CAD大样图

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 参考图纸：10张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：轻危险级
  • 大样节点：厨房,卫生间,集水坑

附件详情

  • 给排水施工图设计总说明

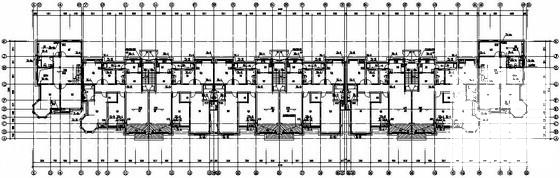

  • 一层~五层给排水平面图
  • 屋顶给排水平面图
  • 厨卫大样图
  • 厨卫系统图
  • 给排水系统展开图

附件详情

本稿件为住宅楼全套给排水施工图纸，建筑定义为多层住宅，建筑高度为：17.050M，建筑面积4716.7平方米。设计范围：建筑内的室内给排水、及建筑灭火器设置。
，共10张图纸。

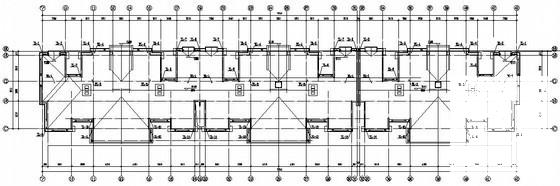

屋顶层排水平面图

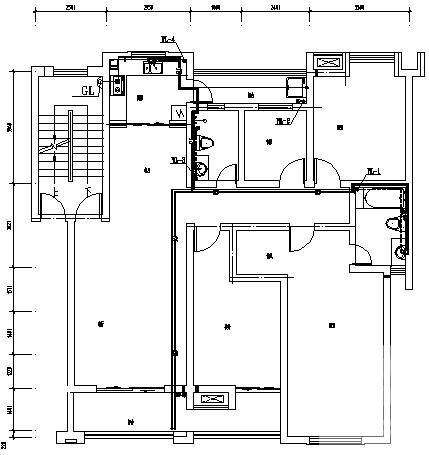

厨卫D标准层给排水平面图

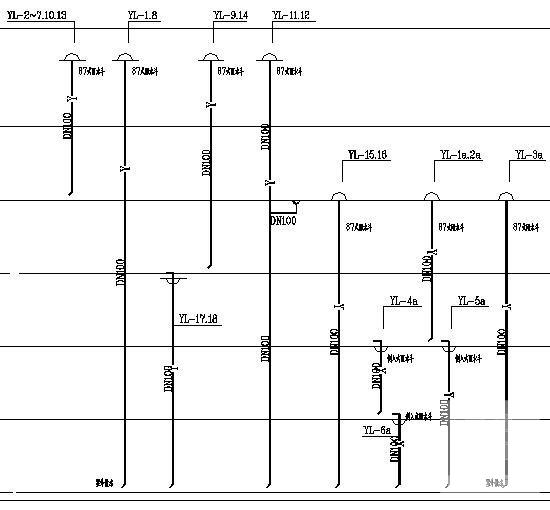

雨水系统展开图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
