12层住宅楼给排水全套CAD施工大样图（设计说明）
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水池
- 供水方式：市政供水,分区供水,高位水箱供水
- 供水分区：两区
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱
附件详情
- 1、首页
- 2、地下二层给排水消防平面
- 3、地下一层给排水消防平面
- 4、-1.500夹层给排水消防平面

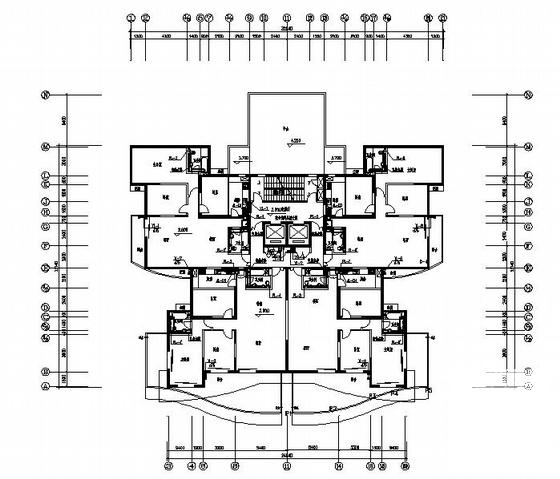

- 5、一层给排水消防平面
- 6、二层给排水消防平面
- 7、3-4层给排水消防平面
- 8、5-13层给排水消防平面
- 9、14层给排水消防平面
- 10、15-16层给排水消防平面
- 11、17-21层给排水消防平面
- 12、22层给排水消防平面
- 13、跃层给排水消防平面
- 14、水箱间给排水消防平面
- 15、顶层给排水消防平面

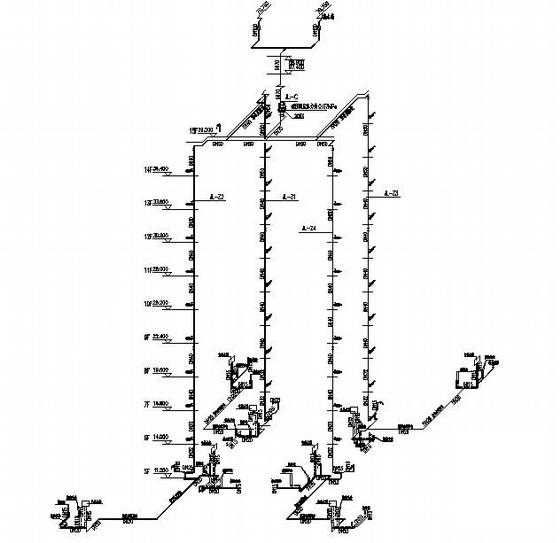

- 16、排水管道系统图
- 17、雨水管道系统图 消防自喷管道系统图
- 18、给水管道系统图一
- 19、给水管道系统图二

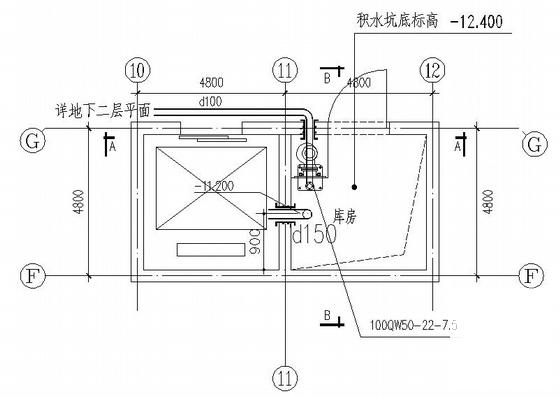

- 20、消防排水泵大样图
附件详情
本图纸为xx花园G1号楼室内给排水及
消防系统
图纸，该工程主要包括生活给、排水系统、热水系统、消火栓系统、自动喷洒系统、雨排水系统。
这份参考资料主要包括：1.设计说明 2.地下二~顶层给排水消防平面 3.各系统图 4.消防排水泵大样图 等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

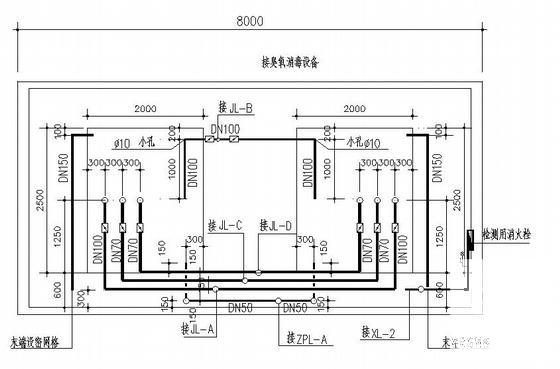

给排水设计施工说明 - 1 -
给排水设计施工说明 - 2 -
给排水设计施工说明 - 3 -
给排水设计施工说明 - 4
以上是部分截图，请下载附件后查看完整高清内容
