该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：娱乐
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：11张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
-
供水方式：市政供水,变频供水,高位水箱供水
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室内(L/S)：10
-
大样节点：水箱,水泵,泵房,卫生间,设备房布置
-
项目所在地：山东
附件详情
-
设计施工说明
-
喷淋系统图
-
排水系统图
-
雨水系统图
-
给水系统图
-
消火栓系统图
-
水泵房
平面布置图
-
断面图及水泵安装大样图
-
底层平面图
-
二层平面图
-
三层平面图
-
屋顶平面图
-
影剧院上空平面图
附件详情
该项目位于山东，为综合型文化中心项目，用水量标准：剧院20L/(观众/场)，运动场地50L/(人/次)，办公室和培训教室50L/(人/班)。该项目设计内容：生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。
，共11张图。

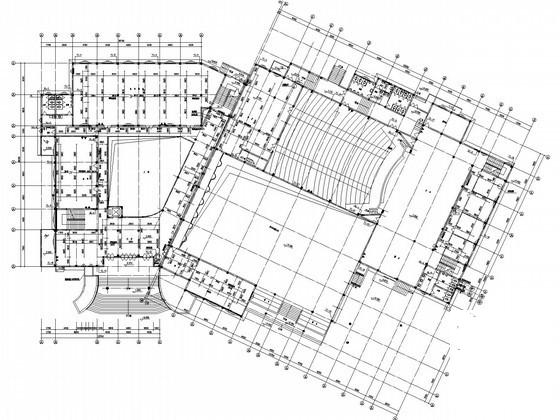

第 1 张图

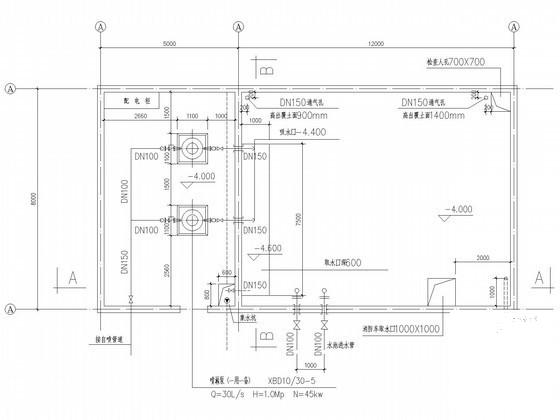

第 2 张图

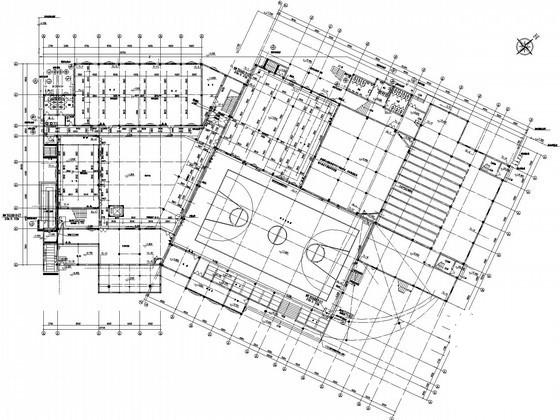

第 3 张图

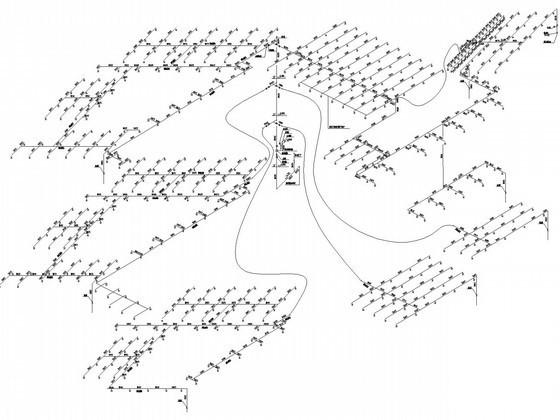

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-16 11:33:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
