实训基地给排水全套CAD大样图

附件详情

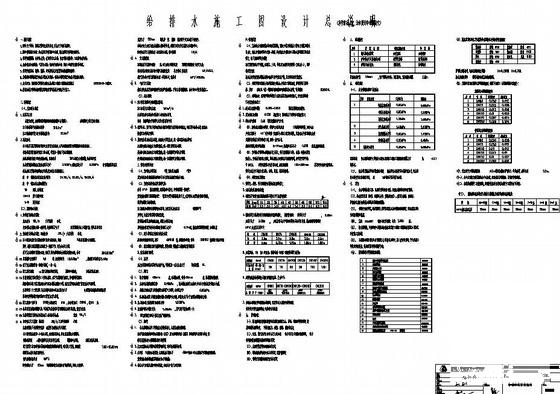

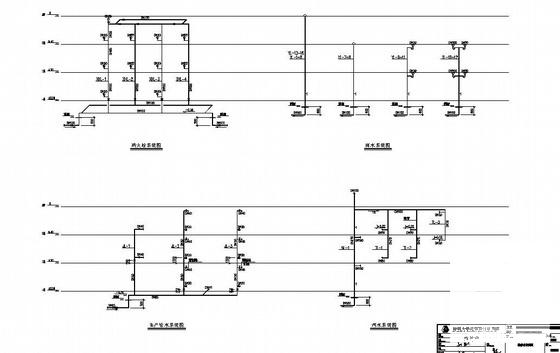

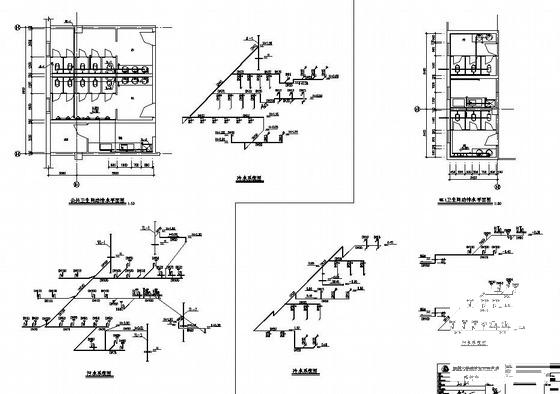

该项目为中国(深圳)家具产业龙南实训基地工程，这份参考资料为该工程给排水系统图纸，包括实训基地内各建筑的生活给排水、雨水排水及消防等系统的全套图纸，图纸有总说明和设备材料表，各分建筑有系统图、各平面图、大样图及资料目录和设备材料表，非常全面，包括了实训基地内所有主要建筑的给排水全套图纸。
生活给水系统：
1.水源及水量：
水源为市政，由澄海路和德胜路市政预留接口分别引入DN200给水接口，并在室外成环。
该项目最高日生活用水量为210.0立方米。
该项目最高日最大时生活用水量为22.0立方米。
2.系统设计：
该项目地下室及裙房各层由市政管网直接供水，住宅各层由恒压变频调速供水泵组供水。住宅塔楼共设有高中低区三组水泵，均设在一期地下室水泵房内。水泵房内设有独立的生活储水池，总容积为200.000立方米，分成两格，设有连通管。加压装置保证用水点最低水压不小于0.10MPa，最高水压大于0.35MPa时采用减压阀减压。
