4层学校交通实训基地给排水施工图纸cad平面图及原理图

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：11385.59平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废分流,雨污分流
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：15
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省学校交通实训基地 给排水施工图 。项目建筑设计面积：11385.59m，地上四层，建筑高度21.300米。一层~三层主要为高铁站实训用房，四层主要为阶梯教室。
设计范围：给排水部分为该工程的给、排水系统、室内消火栓系统、灭火器配置系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

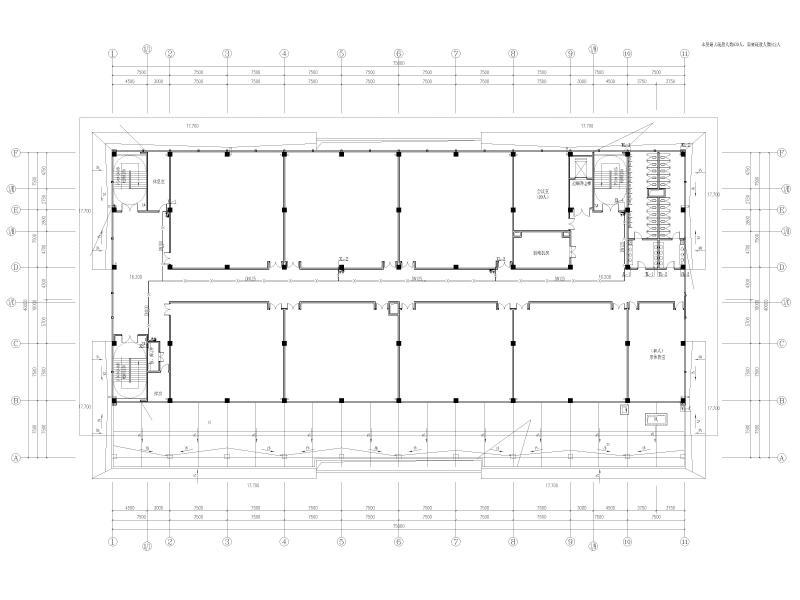

  • 二层给排水平面图
    二层给排水平面图

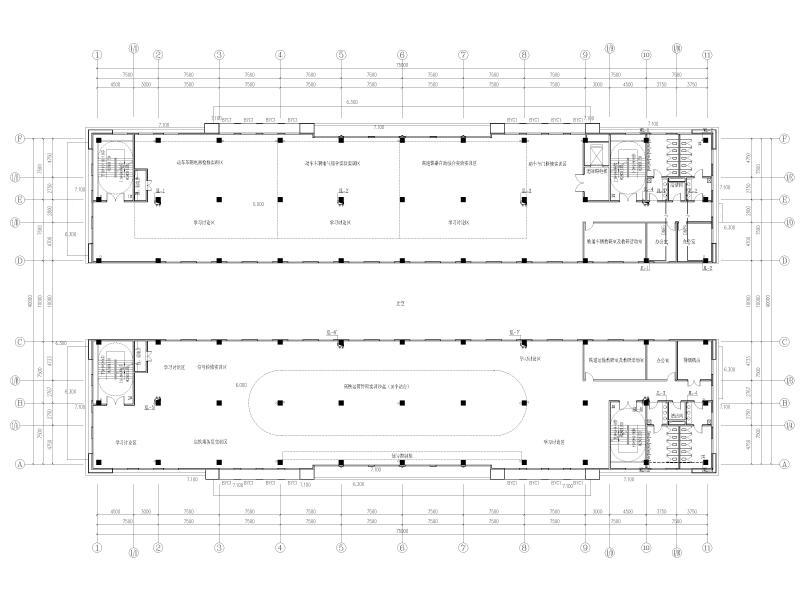

  • 四层给排水平面图
    四层给排水平面图

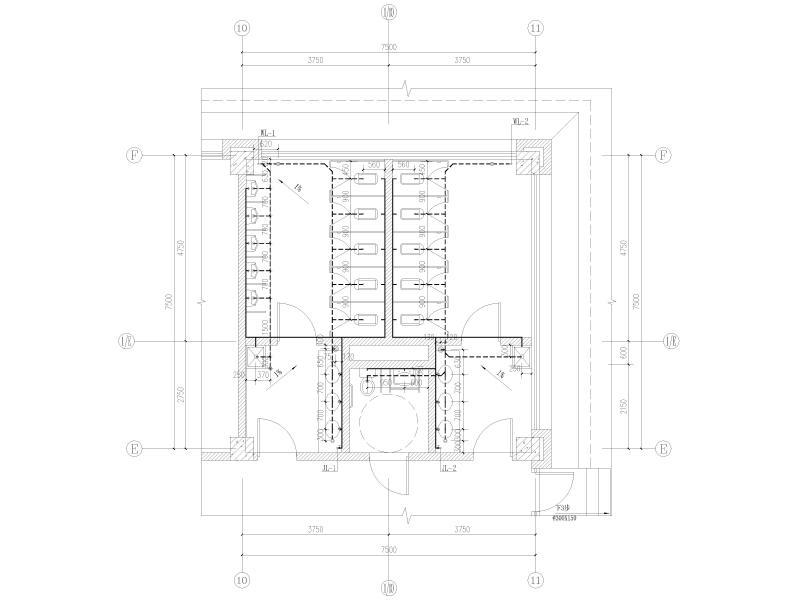

  • 卫生间给排水平面图
    卫生间给排水平面图

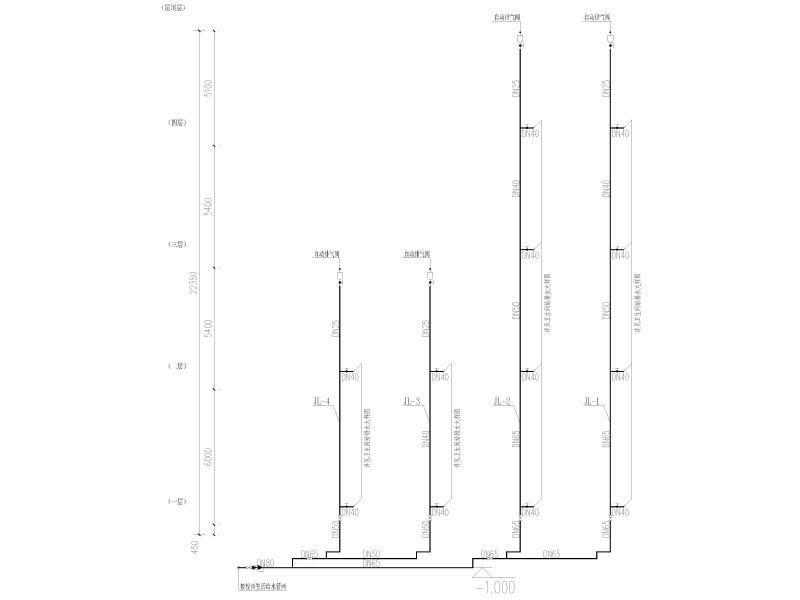

  • 给水系统原理图
    给水系统原理图

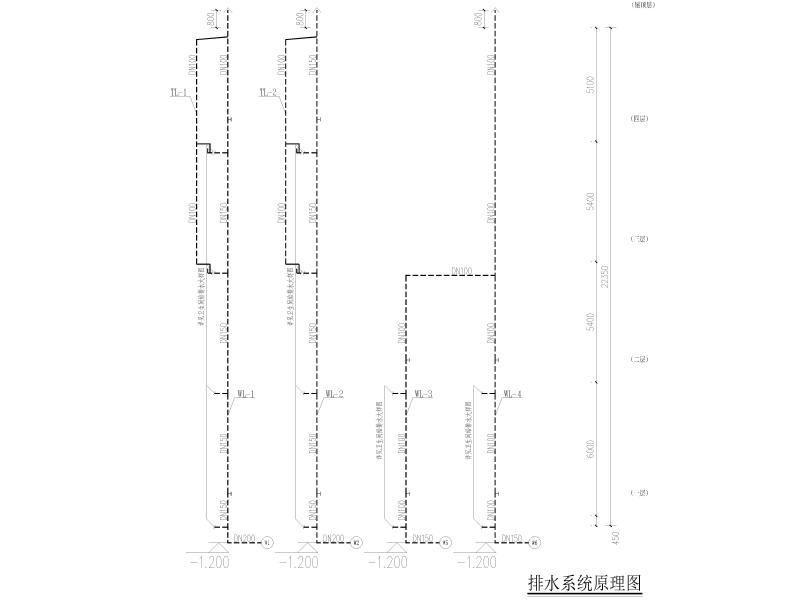

  • 排水系统原理图
    排水系统原理图
以上是部分截图，请下载附件后查看完整高清内容
