一份12层实训商务酒店给排水CAD图纸

yy8899 · 发表于 2020-2-22 00:33:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业,酒店
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：16084.55平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：方案(初设图)
参考图纸：29张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,无负压供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
大样节点：水箱,泵房,卫生间
项目所在地：广东

附件详情

资料目录
室内给排水工程设计总说明及常用图例
室内消防给水工程设计总说明及常用图例
给水系统原理图
热水系统原理图
排水系统原理图
雨水系统原理图
室内消火栓给水系统原理图
自动喷淋给水系统原理图
地下一层给排水平面图
首层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五至十二层给排水平面图
天面层给排水平面图
屋盖层给排水平面图
地下一层平面图消防平面图
首层消防平面图
二层消防平面图
三层消防平面图
四层消防平面图
五至十二层消防平面图
天面层消防平面图
屋盖层消防平面图
卫生间给排水详图
卫生间、服务间给排水详图
消防及生活水泵房、水池大样图
地面排水口大样图
设备及主要器材表

附件详情

项目概要：本项目位于广东，该项目建筑总高度44.55 m，总建筑设计面积：16084.55 m ，为高级高层实训商务酒店，属一类公共建筑，耐火等级不低于一级。分地下1层和地上12层：地下1层主要为战时人防（平时为地下停车库）、设备用房，首层主要为实训大堂、实训西餐厅、实训办公、实训商场和商务中心；二层主要为实训宴会厅、实训中式厨房、实训休闲中心；三层主要为200人中型实训会议室、实训茗茶馆、实训小型会议室；四层至十二层主要为普通标准客房（每层13间）和商务套房（每层1间）。
该资料范围：室内给排水系统，室外红线范围内给、排水系统
，共计29张图纸

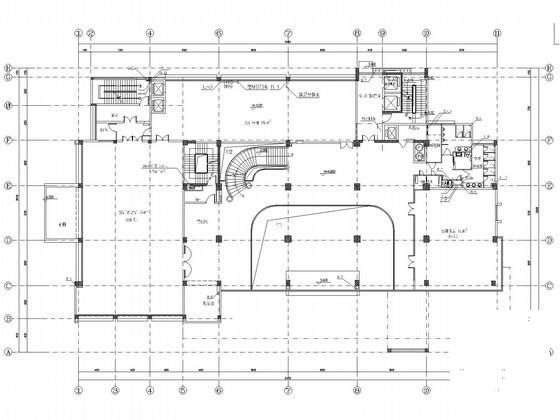

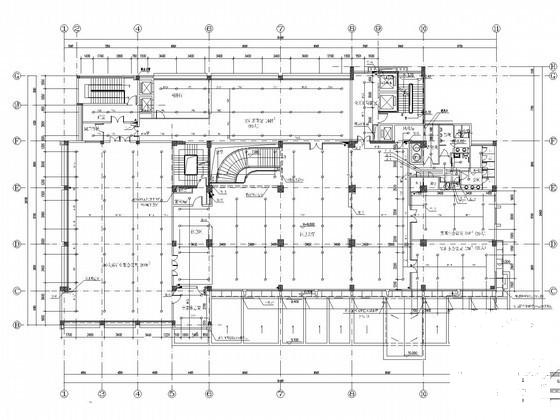

二层给排水平面图

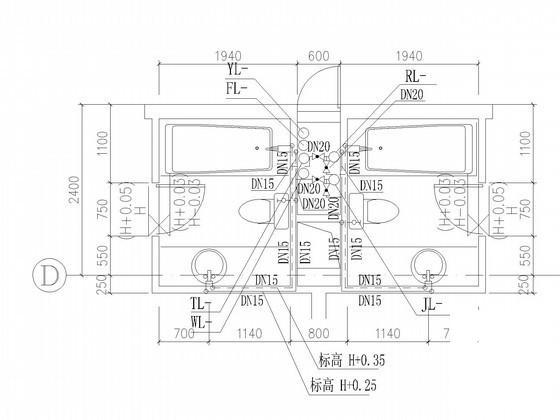

卫生间给水详图

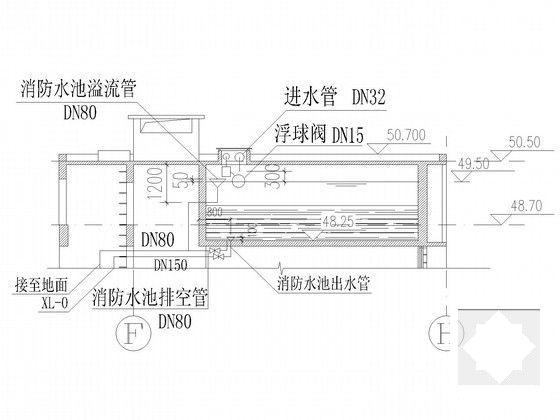

消防水池剖面图

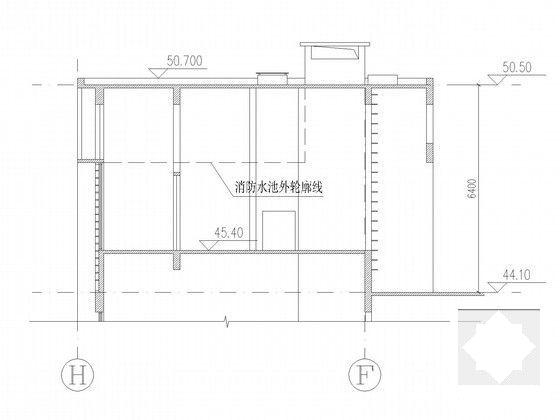

B-B剖面图

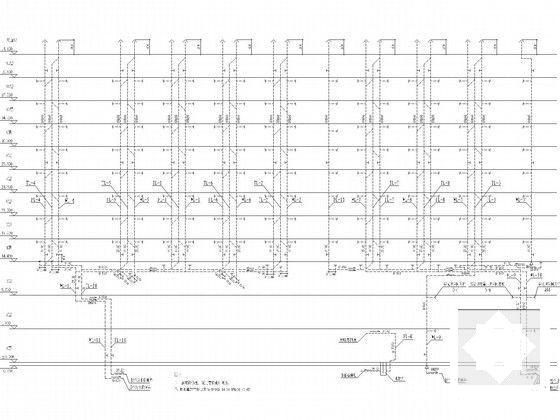

排水系统原理图
