一份5层职业中学实训楼电气CAD施工图纸（高21米）(综合布线系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：7649.8平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,扩声系统

附件详情

该项目为某职业中学实训楼，建筑面积7649.8平方米，实训楼建筑高度为21.30米，属多层公共建筑。地上五层，框架结构，柱下独立基础，耐火等级为二级。
设计范围包括：配电系统、 照明系统 、 防雷接地 系统、有线电视系统、综合布线系统、安防监控系统等。

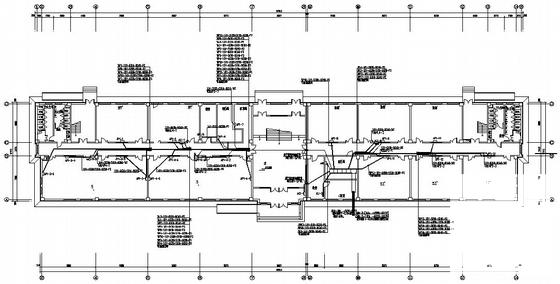

第 1 张图

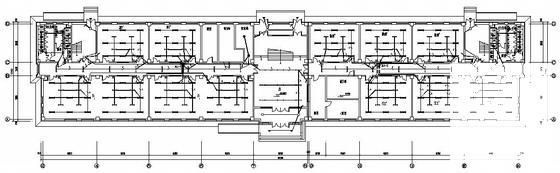

第 2 张图

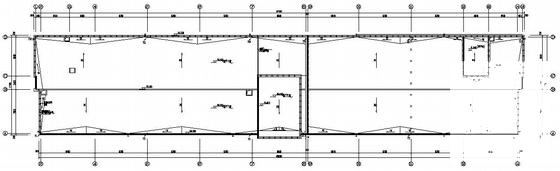

第 3 张图

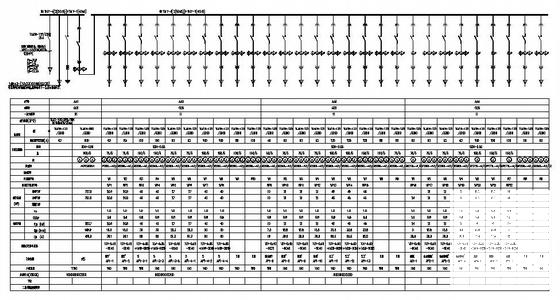

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
