实训基地暖通施工图cad大样图及排烟平面图

  • 设计详细说明:有
  • 建筑类别:教育
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省实训基地 暖通施工图 (含大样图) 。本建筑属多层民用建筑,耐火等级二级,抗震设防烈度六度,建筑合理使用年限为50年。本建筑占地面积3040.88m2,建筑层数为地上四层,建筑总高度21.75m。使用功能主要是以实训为主,教学为辅助。
设计范围:该资料内容包括通风及防、排烟系统。在系统设计中以满足功能需要为原则,以安全为重点,同时考虑经济合理、节约能源、方便运行管理。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

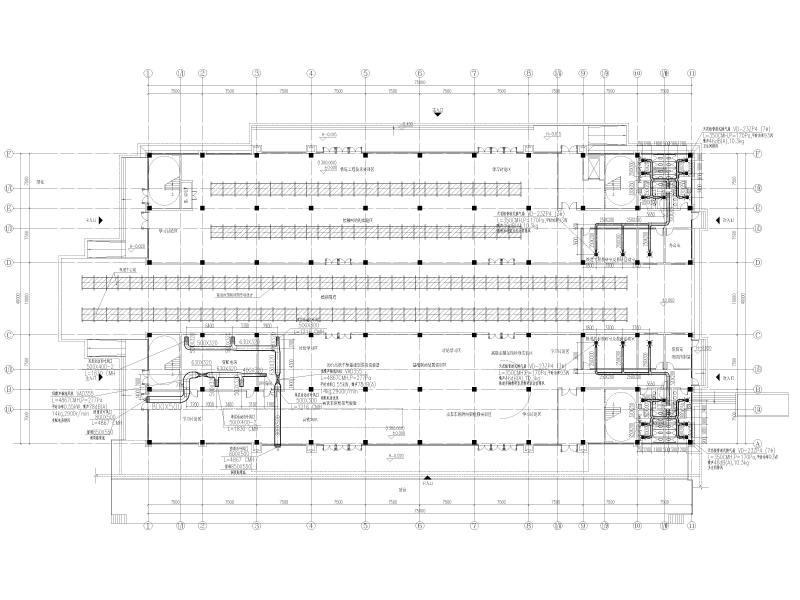

  • 一层通风及防、排烟平面图
    一层通风及防、排烟平面图

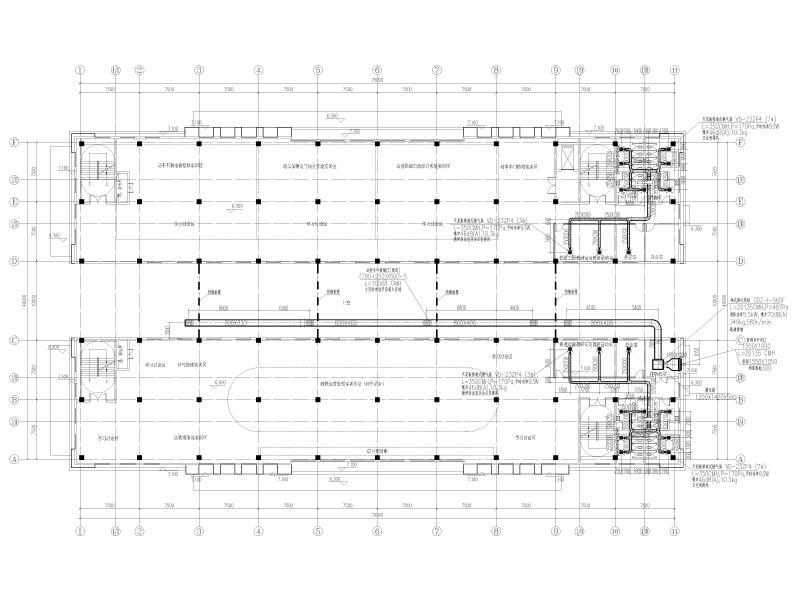

  • 二层通风及防、排烟平面图
    二层通风及防、排烟平面图

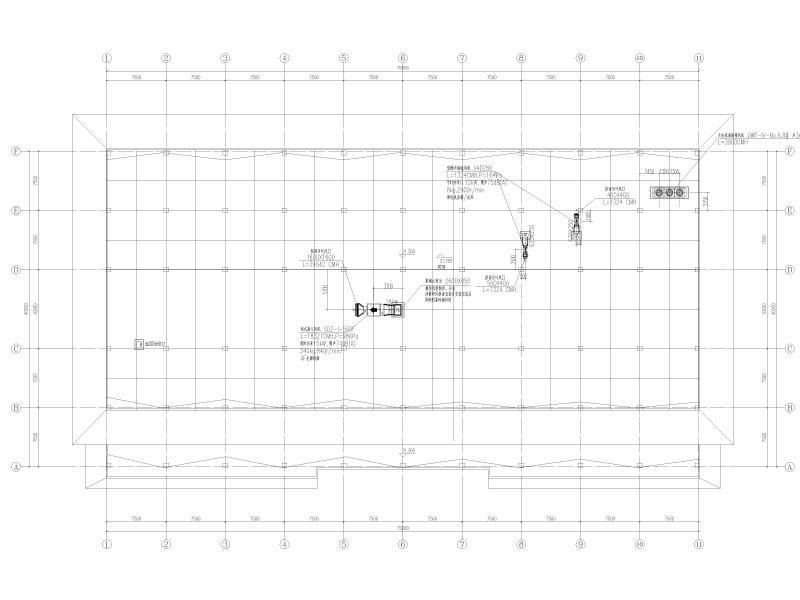

  • 屋顶层通风及防、排烟平面图
    屋顶层通风及防、排烟平面图

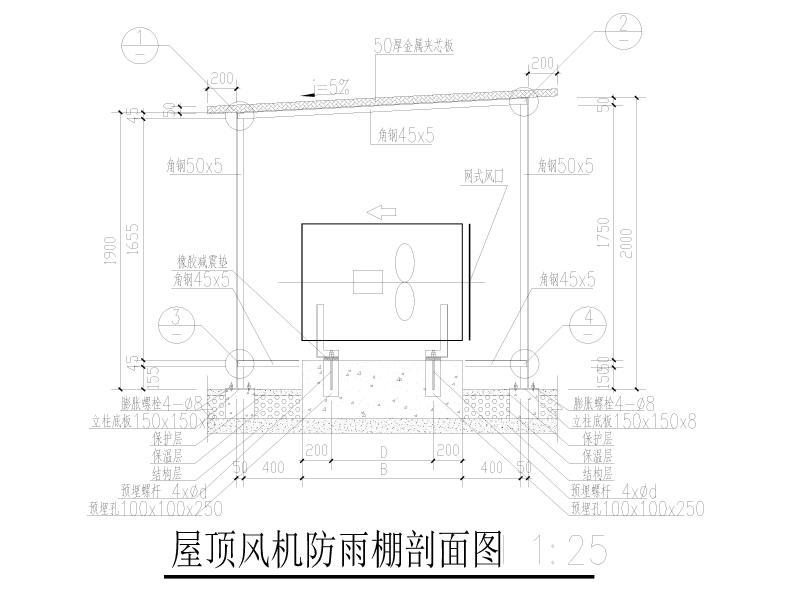

  • 屋顶风机雨棚大样图
    屋顶风机雨棚大样图

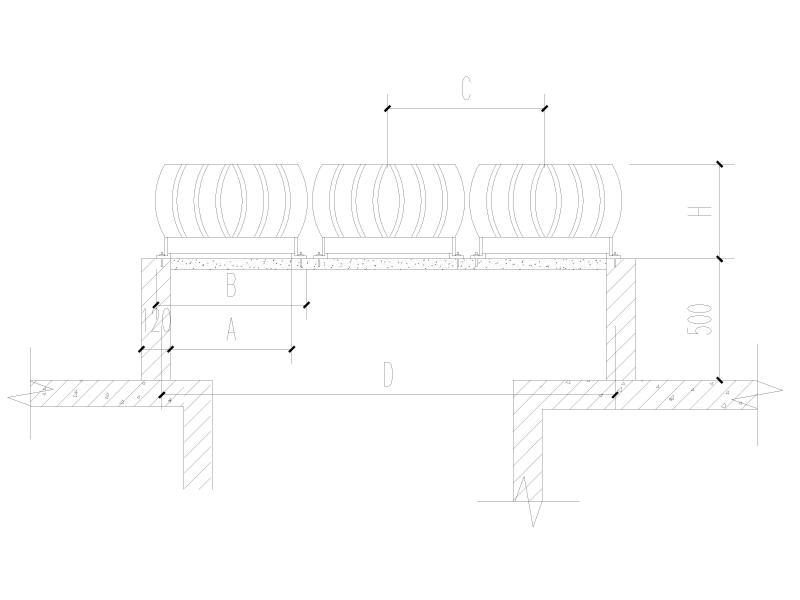

  • 无电机涡轮式屋顶风机DWT-IV型安装示意图
    无电机涡轮式屋顶风机DWT-IV型安装示意图
以上是部分截图,请下载附件后查看完整高清内容
