设计说明:有
-
建筑类别:商业,酒店
-
建筑高度:高层建筑
-
建筑结构形式:其他结构
-
建筑面积:16084.55平方米
-
地上层数:12层
-
地下层数:1层
-
图纸设计深度:方案(初设图)
-
参考图纸:29张
-
设计年代:近代
-
地下室用途:人防,车库,设备用房
-
生活供水设计:生活给水系统
-
生产供水设计:热水系统
-
排水设计:污水系统,废水系统,雨水系统
-
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备:高位水箱
-
供水方式:市政供水,无负压供水
-
供水分区:两区
-
排水体制:污废分流,雨污分流
-
排水技术:重力排水
-
雨水重现期:5年
-
火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S):30
-
消火栓用水量室内(L/S):30
-
大样节点:水箱,泵房,卫生间
-
项目地址:广东
附件详情
-
资料目录
-
室内给排水工程设计总说明及常用图例
-
室内消防给水工程设计总说明及常用图例
-
给水系统原理图
-
热水系统原理图
-
排水系统原理图
-
雨水系统原理图
-
室内消火栓给水系统原理图
-
自动喷淋给水系统原理图
-
地下一层给排水平面图
-
首层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
五至十二层给排水平面图
-
天面层给排水平面图
-
屋盖层给排水平面图
-
地下一层平面图消防平面图
-
首层消防平面图
-
二层消防平面图
-
三层消防平面图
-
四层消防平面图
-
五至十二层消防平面图
-
天面层消防平面图
-
屋盖层消防平面图
-
卫生间给排水详图
-
卫生间、服务间给排水详图
-
消防及生活水泵房、水池大样图
-
地面排水口大样图
-
设备及主要器材表
附件详情
项目概要:本项目位于广东,该项目建筑总高度44.55 m,总建筑面积:16084.55 m ,为高级高层实训商务酒店,属一类公共建筑,耐火等级不低于一级。分地下1层和地上12层:地下1层主要为战时人防(平时为地下停车库)、设备用房,首层主要为实训大堂、实训西餐厅、实训办公、实训商场和商务中心; 二层主要为实训宴会厅、实训中式厨房、实训休闲中心;三层主要为200人中型实训会议室、实训茗茶馆、实训小型会议室;四层至十二层主要为普通标准客房(每层13间)和商务套房(每层1间)。
该资料范围:室内给排水系统,室外红线范围内给、排水系统
编制于2011年,共计29张图纸
二层给排水平面图
卫生间给水详图
消防水池剖面图
B-B剖面图
排水系统原理图
给水系统原理图
0图纸目录.dwg
水施-01,02,29 室内给排水、消防总说明和设备表.dwg

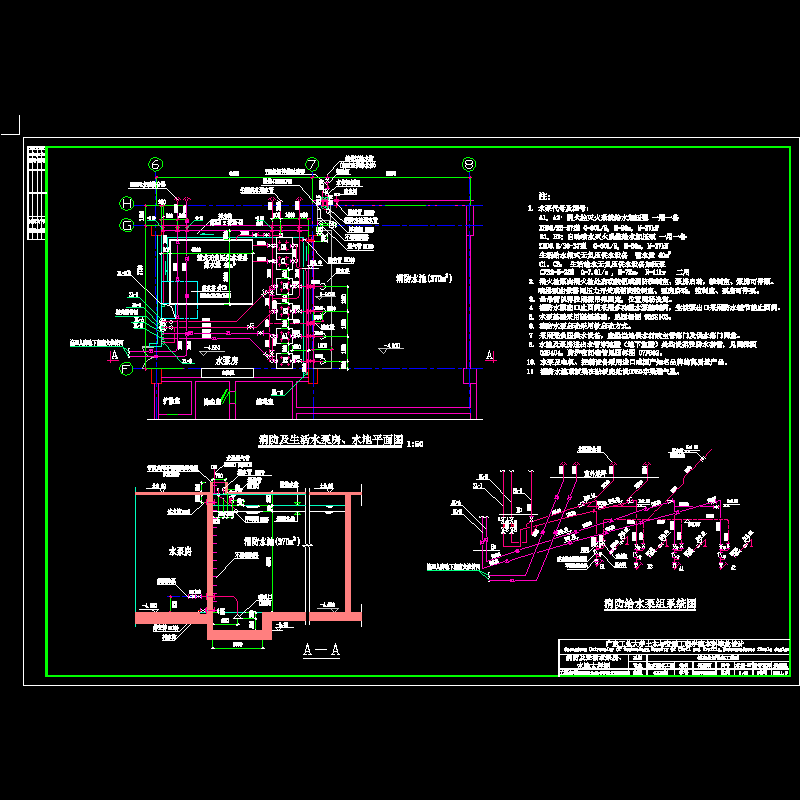

水施-27 消防及生活水泵房、水池大样图.dwg

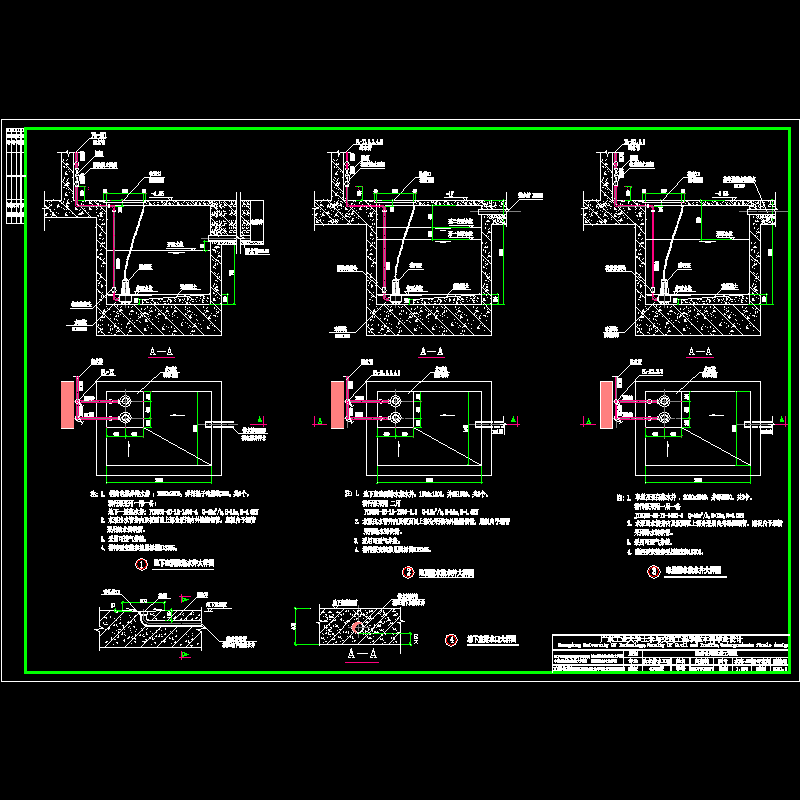

水施-28 集水井、排水口大样图.dwg
水施03-08 系统原理图.dwg

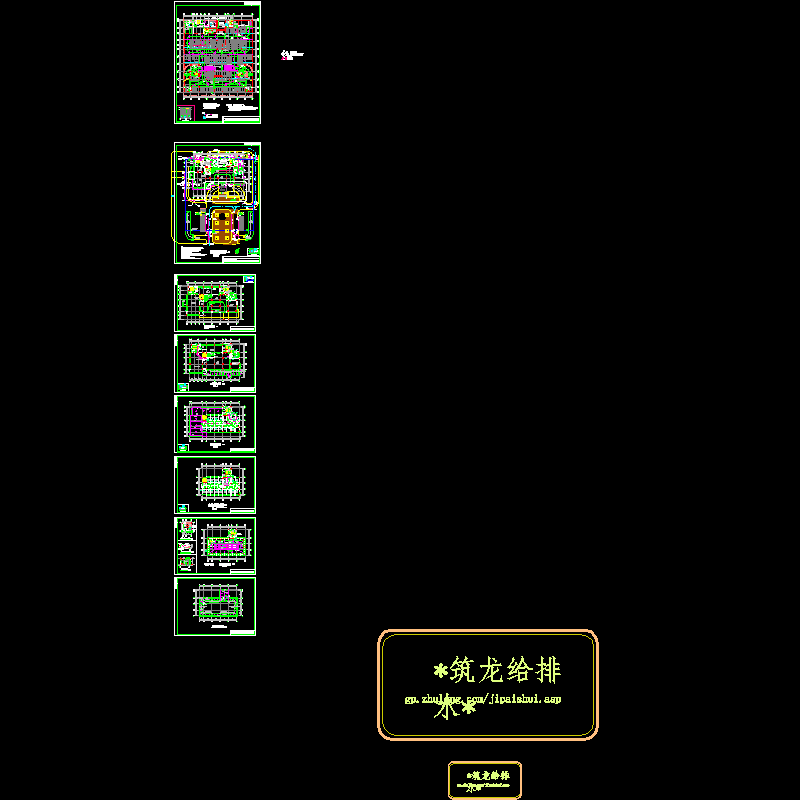

水施09-16 给排水平面图.dwg
水施17-24 消防平面图.dwg
