6层底框结构商住楼建筑结构全套CAD施工大样图

附件详情

该项目是商住楼项目，6层，底框结构，占地面积：3197平方米，总建筑设计面积：11201.3平方米，采用A型PHC高强预应力混凝土管桩基础，基础设计等级为丙级，建筑抗震为小于6度，按6度计算。

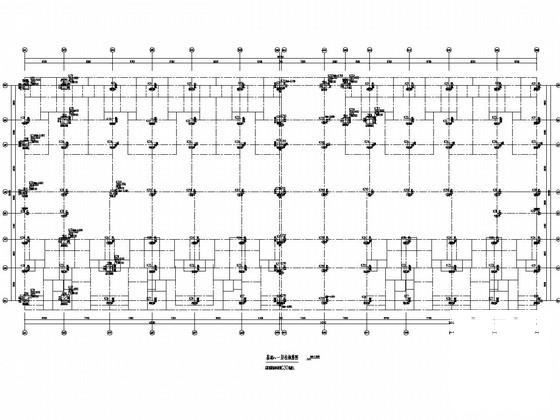

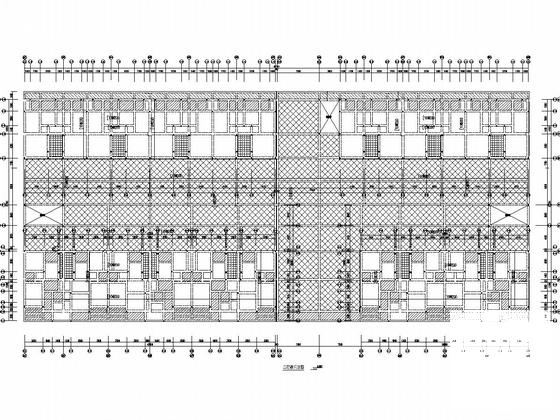

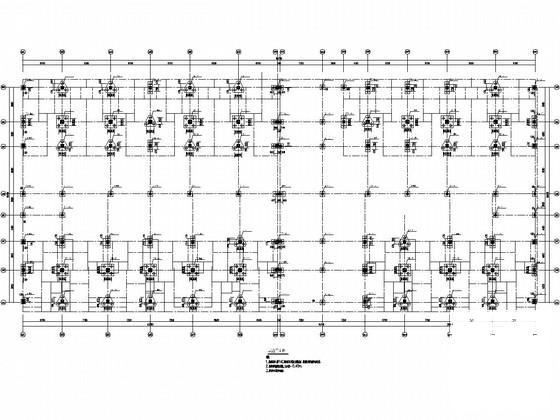

结构专业该资料包含：结构设计总说明，桩基施工说明，基础平面图，基础梁钢筋图，基础～一层柱钢筋图，梁钢筋平法图，板钢筋图，楼梯结构图共计15张图。

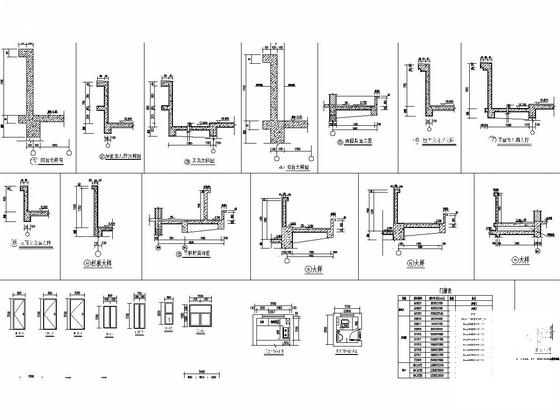

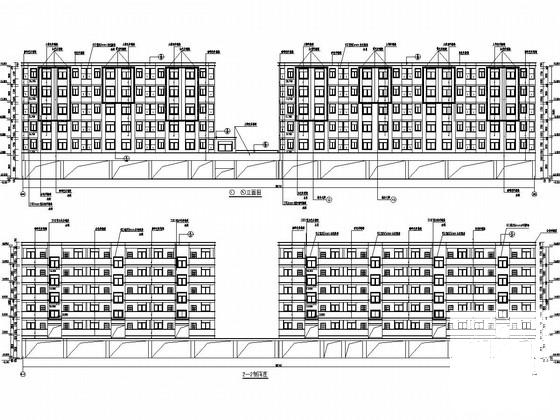

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，大样图，门窗表，门窗大样，楼梯图等共计12张图。
分享投稿时间：近几年8月。
