6层底框结构宿舍建筑结构施工CAD大样图

附件详情

该项目是员工宿舍项目，地上6层，底框结构，占地面积： 1112.8平方米，建筑设计面积：6054.8平方米，抗震设防烈度为6度，采用独立基础，基础设计等级为丙级。

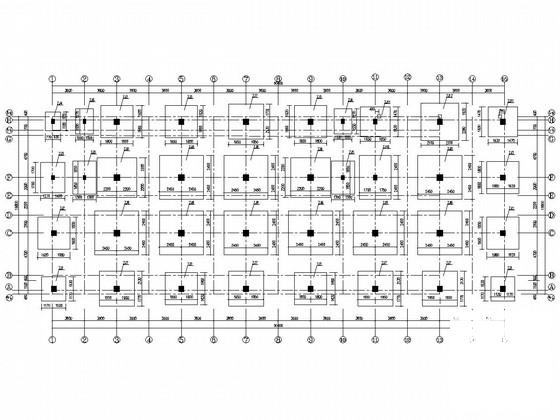

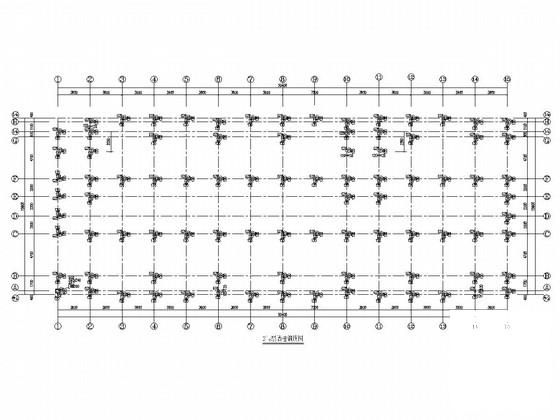

结构专业该资料包含：结构设计总说明，基础平面图，墙柱钢筋图，基础层梁钢筋图，梁钢筋图，板钢筋图，楼梯结构布置图，建筑大样配筋图，共计17张图。

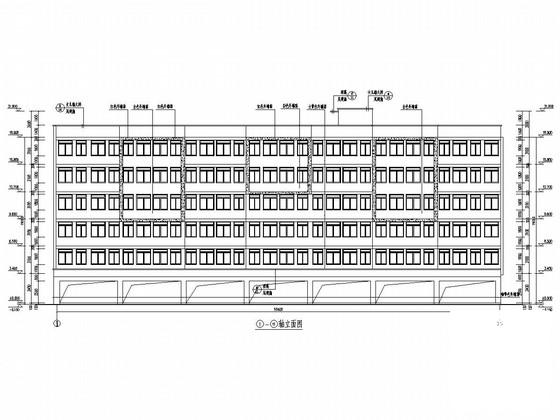

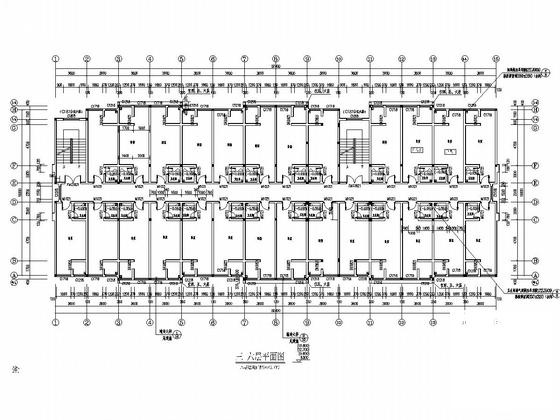

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，大样图，卫生间、厨房详图，门窗大样、门窗表，共计12张图。
分享投稿时间：近几年7月。
