442个车位地下1层框剪结构地下室建筑结构施工CAD大样图

附件详情

该项目是小区地下室项目，总建筑设计面积：15686.54平方米，其中人防面积为：8406.79平方米，地下停车位442个，采用框架剪力墙结构,地下室顶板为上部塔楼嵌固端，采用长螺旋钻孔灌注桩基础，抗震设防烈度为6度。

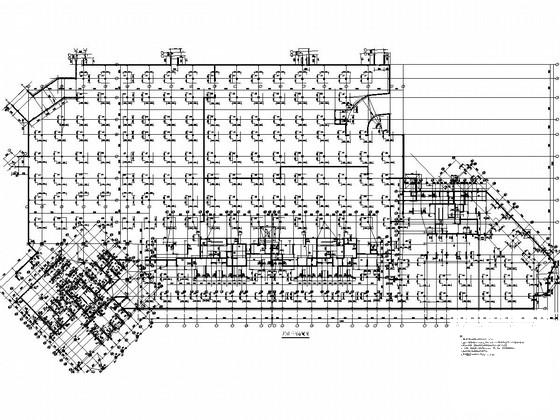

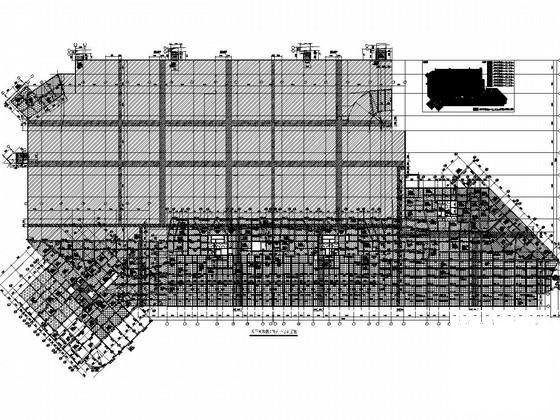

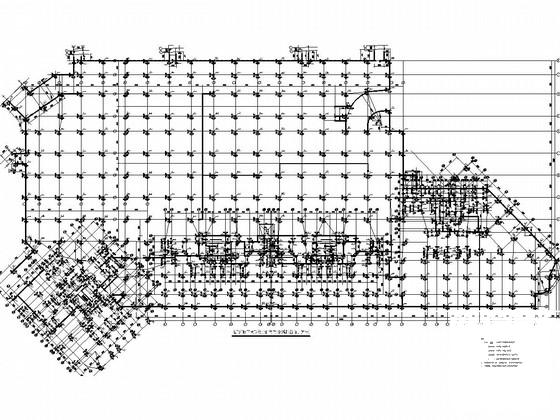

结构专业该资料包含：结构设计总说明，基础平面布置图，基础大样图，地下室底板结构平面布置图，顶板梁X、y向平法配筋图，墙柱 平面布置图 ，共计16张图。

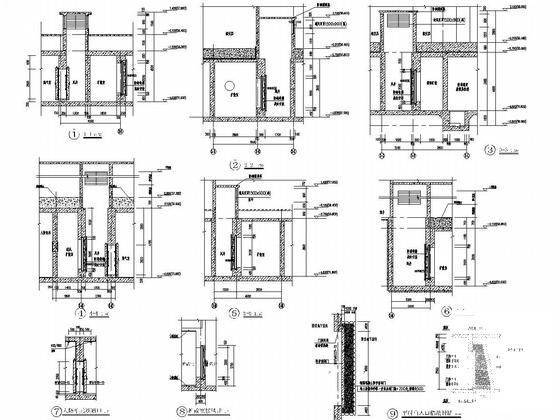

建筑专业该资料包含：建筑设计说明，地下室顶板示意图，地下室(平时、战时)平面图，剖面图，口部大样图， 节点图 等共计11张图。
分享投稿时间：近几年4月。
