建筑类别：交通建筑,其他
-
建筑高度：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
特种结构：水池
-
基础形式 ：独立基础,筏形基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
地下室功能：人防,车库
-
参考图纸：16张
-
设计年代：近代
项目概要：位于广东省广州市，是医院扩建项目的子项—回迁楼地下人防工程。位于地下3层，人防面积1850平方米，分为1个防护单元，防护类别为甲类，抗力级别为核6、常6级 。平时使用功能为地下车库，战时使用功能为核6常6级二等人员掩蔽所。其余图纸见左下方“
关联资料
”。

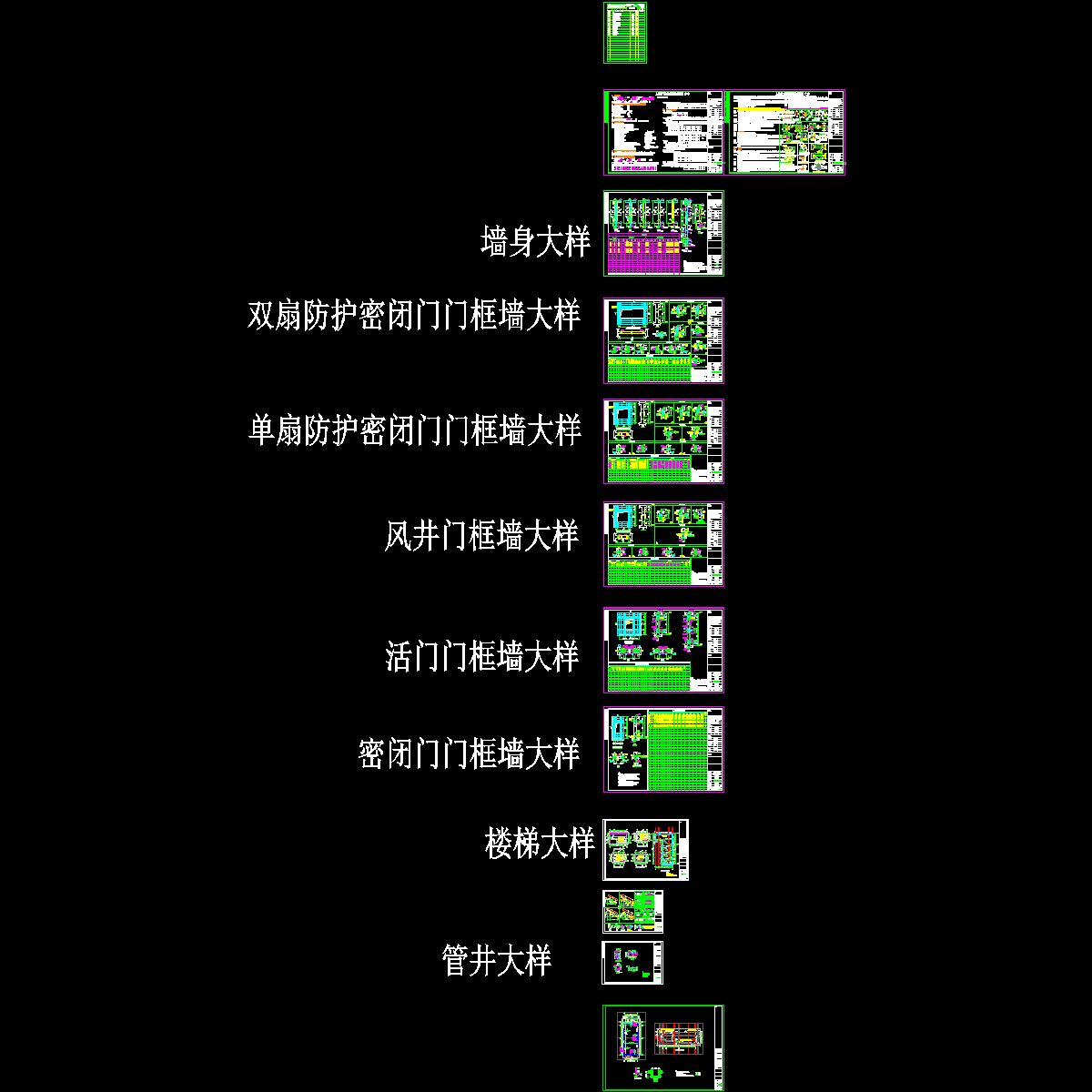

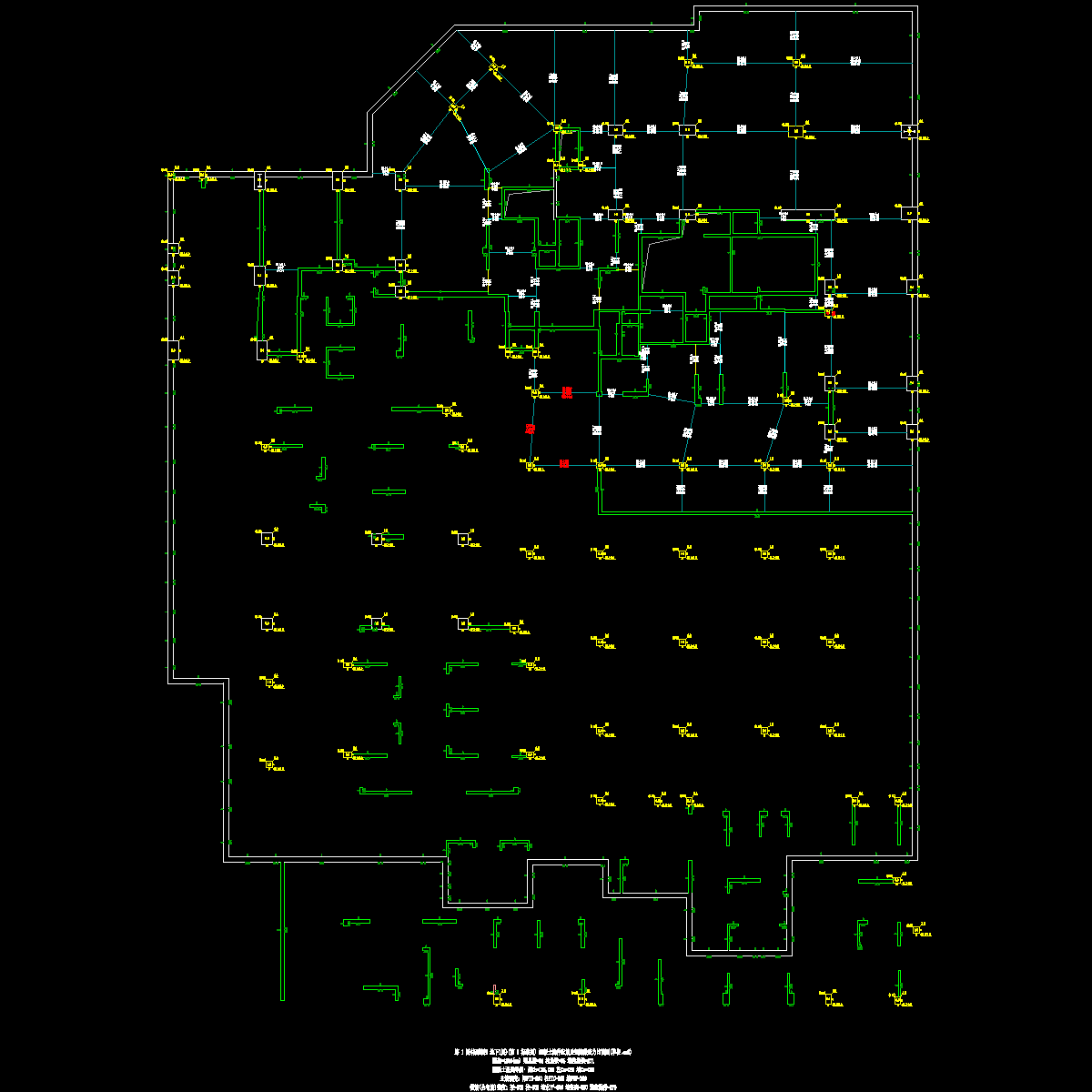

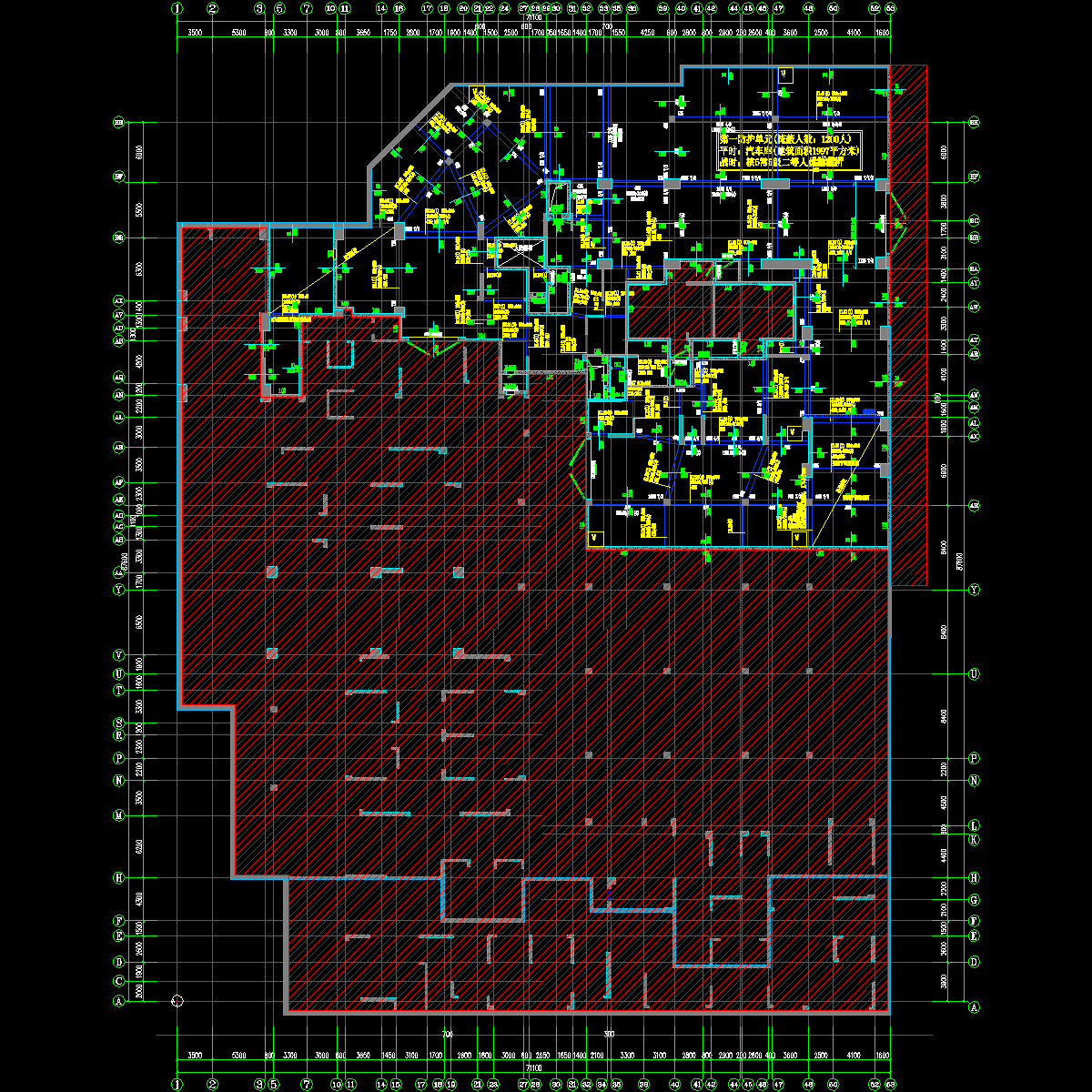

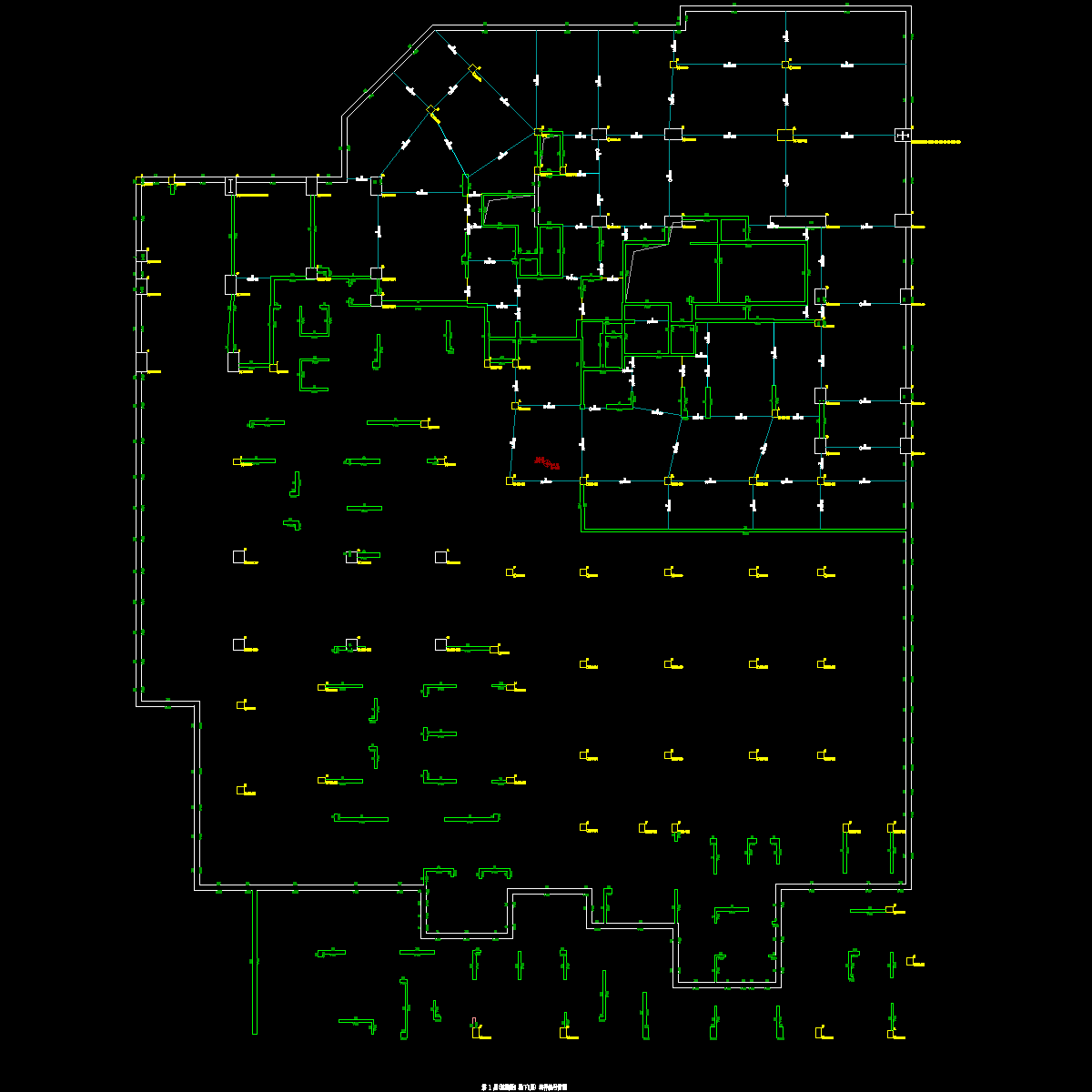

附件内含：人防地下室结构设计总说明、地下三层人防墙体平面图、人防顶板梁及板配筋图、墙体大样表、单扇及双扇防护密闭门门框墙大样、风井防护密闭门门框墙大样、活门门框墙大样、密闭门门框墙大样、人防楼梯大样、防爆波电缆井大样图、坡道结构大样等，dwg格式，共计结构图纸16张。

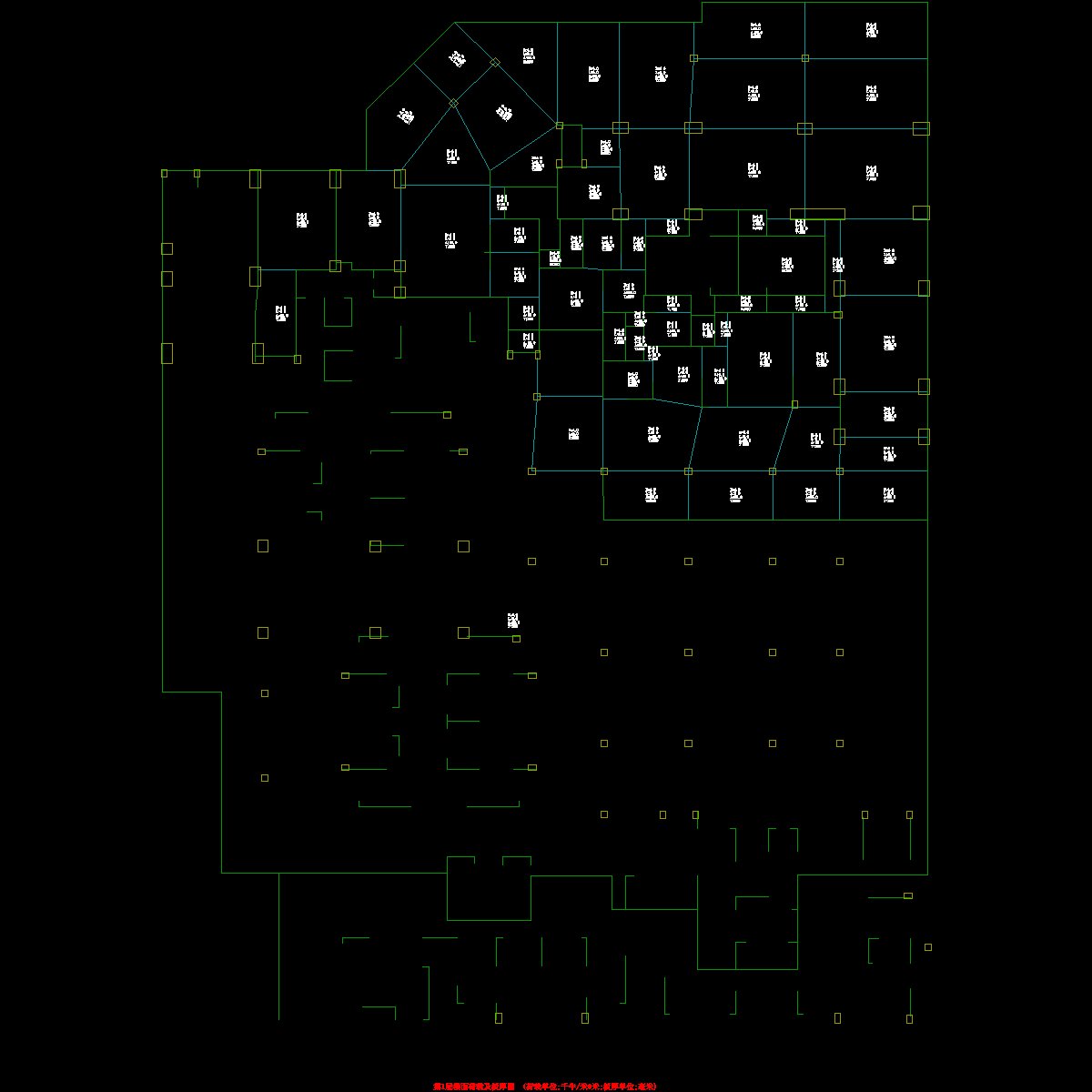

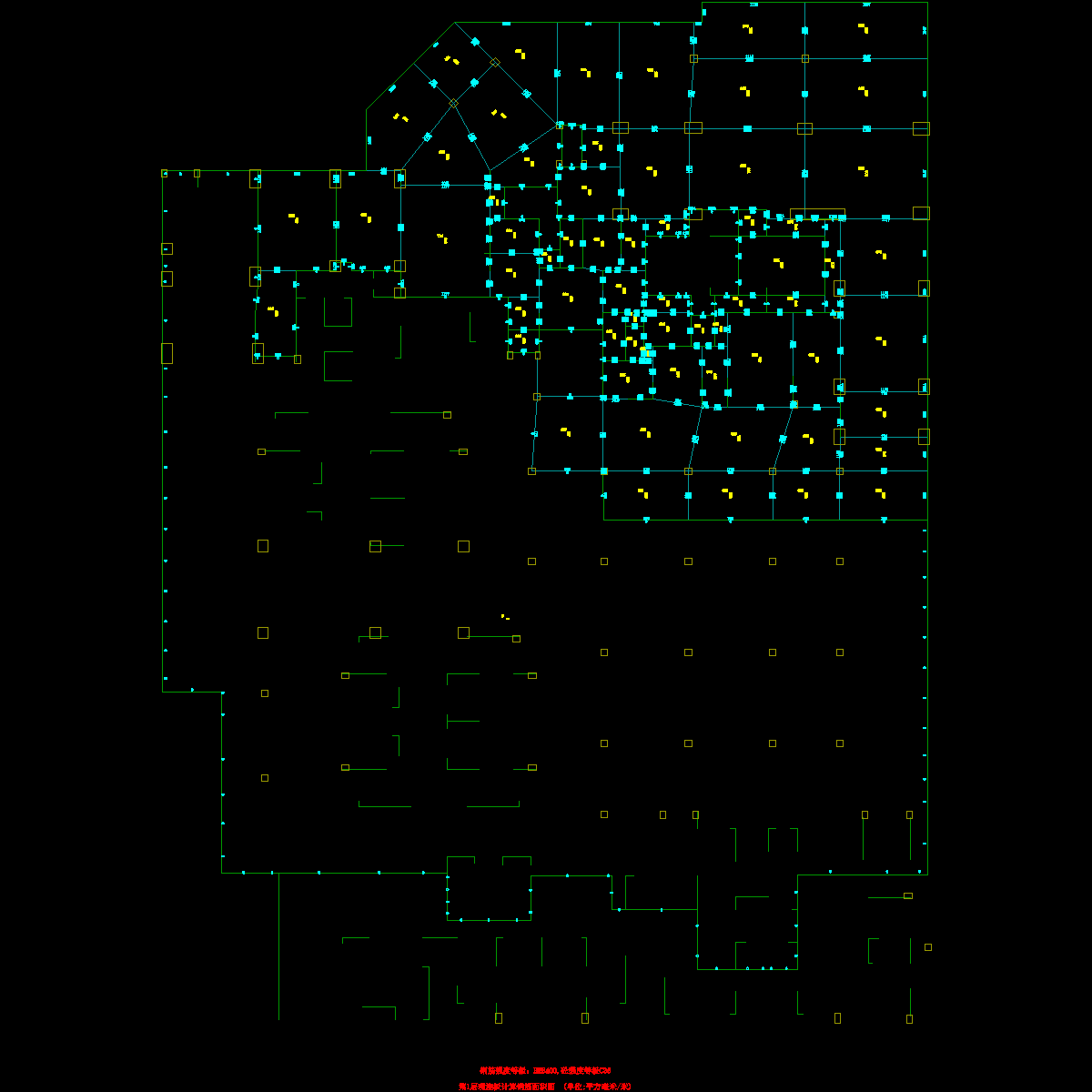

人防顶板梁配筋图
汽车坡道剖面图
双扇防护密闭门门框墙大样
防倒塌挑檐剖面
防爆波电缆井平面图
车道结构挡墙大样
