住宅区物业超市给排水CAD施工图纸

  • 建筑类别:商业
  • 设计阶段:施工图设计
  • 供水方式:市政供水,变频供水设备
  • 供水分区:两区
  • 设计内容:给排水,热水,直饮水,消火栓,自动喷水

附件详情

1. 设计依据
1.1 建设单位提供的工程设计任务书和有关资料。
1.2 建筑等专业提供的作业图和有关资料。
1.3 国家现行的有关设计规范:
《建筑给水排水设计规范》GB50015-近代
《给水排水制图标准》GB/T50106-近代
建筑设计防火 规范》GB/50016-近代
《自动喷水灭火系统设计规范》GB50084-近代(版)
《高层民用建筑设计防火规范》GB50045-95(版)
《建筑灭火器配置设计规范》GB50140-近代
《汽车库、修车库、停车场设计防火规范》GB50067-97
《人民防空地下室设计规范》GB50038-近代
《人民防空工程设计防火规范》GB50098-98(版)

2. 设计范围:
生活给水系统、生活排水系统、废水系统、消防给水系统,配置灭火器。

3. 系统分述
3.1 生活给水系统
3.1.1 生活水来自市政给水管网,水质水量满足园区用水要求。
3.1.2 住宅区生活用水经二次加压后供应,供水系统分为高区和低区,生活调节水池有效容积为80m 。九层及九层以下为低区,设计秒流量为20L/S;十层及十层以上为高区,设计秒流量为6L/S。
3.1.3 园区总水表设于室外。给水管采用衬塑复合焊接钢管及可煅铸铁衬塑管件。卫生间内给水支管采用PPR给水管,热熔连接。

3.2 生活排水系统
3.2.1 卫生间排水经管道收集后,排至园区生活排水管网。排水出户检查井位置见室外管网图。采用伸顶通气单立管排水系统。
3.2.2 排水管采用实壁UPVC排水管,粘接。
3.2.3 地漏水封高度不小于50mm。排水立管检查口距地面或楼板面1.00m。地面清扫口表面与地面平。
3.2.4 卫生洁具由用户选型,卫生洁具穿楼板留洞位置由甲方确定。全部给水配件均采用节水型产品,不得采用淘汰产品。坐便器冲洗水箱容积不得大于6L。

3.3 废水系统
泵站和车库内设集水坑,坑内设潜水排污泵。潜水排污泵为高低水位自动控制:低水位时停泵,高水位时启动。压力排水管采用衬塑复合焊接钢管。地下室人防工程地漏采用防爆地漏。防爆地漏及排水管应在土建基础中预先埋设,管道采用离心排水铸铁管,卡箍连接。

3.4 消防给水系统
3.4.1 园区消防设计标准:室内消火栓系统设计用水量为15L/S,室外消火栓设计用水量20L/S,设计火灾延续时间按2h计。自动喷水灭火系统设计用水量30L/S,使用时间按1h计。
3.4.2 消防用水接自市政给水管网。地下室设一处消防水池,消防水池容积为360m,贮存一次灭火全部室内外消防设计用水量。高位消防水箱设于园区4#楼屋顶消防水箱间内,高位水箱有效容积为18m 。
3.4.3 采用单栓单出口消火栓箱体,消火栓箱体、箱门采用钢制。消火栓箱内配19水枪、DN65消火栓、25m65衬胶水龙带、消防水泵按钮。消火栓口高出所在地面1.10m。采用减压稳压型消火栓。
3.4.4 园区室内消火栓系统为一个系统,系统管道在室外为环状管网。
室外消防设施见其它设计单位图纸。
3.4.4 室内消火栓系统管道采用焊接钢管,焊接连接。
3.4.5 地下室及地面上各层设置湿式自动喷水灭火给水系统。选用68℃感温级玻璃泡喷头。除部分风道附近的喷头采用下垂型喷头外,其余地下室喷头均采用直立形喷头,地面上各层喷头类型根据是否有吊顶确定。自动喷水灭火系统采用内外热镀锌钢管,丝扣连接和卡箍连接(DN>=100)。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

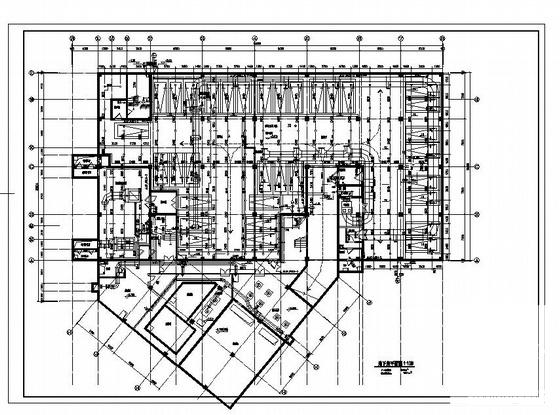

  • 住宅给排水施工图 - 1
    住宅给排水施工图 - 1

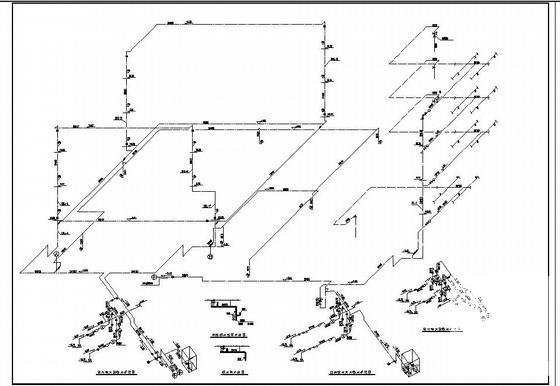

  • 住宅给排水施工图 - 2
    住宅给排水施工图 - 2

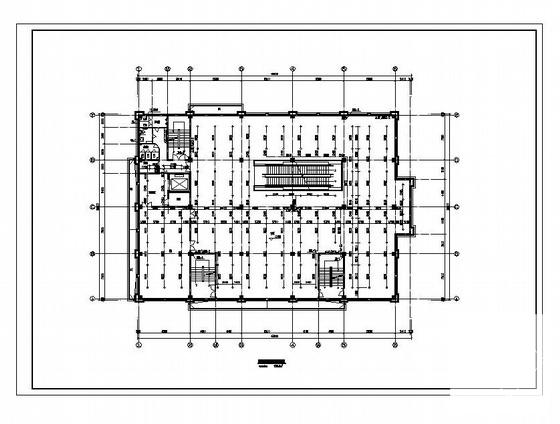

  • 住宅给排水施工图 - 3
    住宅给排水施工图 - 3

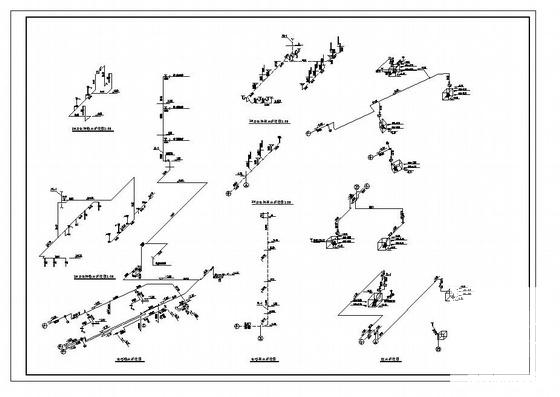

  • 住宅给排水施工图 - 4
