一份2层综合商业区超市及专业卖场给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-2-18 18:31:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:36364平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 地下室用途:商业,车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污合流
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 特殊系统:虹吸雨水
  • 大样节点:卫生间
  • 项目所在地:上海

附件详情

  • 给排水施工设计说明
  • 地下一层喷淋平面图
  • 地下一层给排水平面图
  • 一层平面图
  • 二层平面图
  • 屋顶平面图
  • 喷淋系统展开图
  • 消火栓系统展开图
  • 生活给排水系统展开图
  • 虹吸雨水系统图
  • 消防泵房平面图
  • 卫生间详图
  • 主要设备及材料表
  • 给排水总平面图
  • 消防泵房平面图
  • 消防引入管水表尺寸调整

附件详情

该附件为[上海]综合商业区超市及专业卖场给排水施工图纸,该项目位于上海市,总建筑面积36364平米,其中地上15855平米,地下20509平米,地上为独立的两栋单体建筑,一栋单层建筑,为超市的商铺,屋顶为专业停车场,建筑高度为5.75米;另一栋两层建筑。为专业卖场,建筑高度为8.6米;地下室是超市及车库。该项目给排水设计标高与建筑图一致,±0.00相当于绝对标高4.50,标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。
设计范围:生活给水系统、消火栓给水系统、自动喷水灭火系统、排水系统。
,共16张。

消防系统

喷淋平面图

平面图

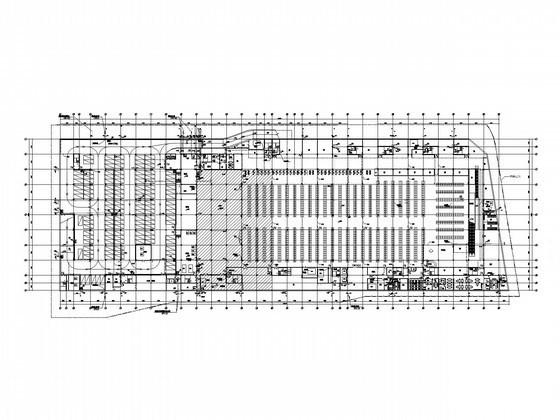

专业给排水施工 - 1
第 1 张图

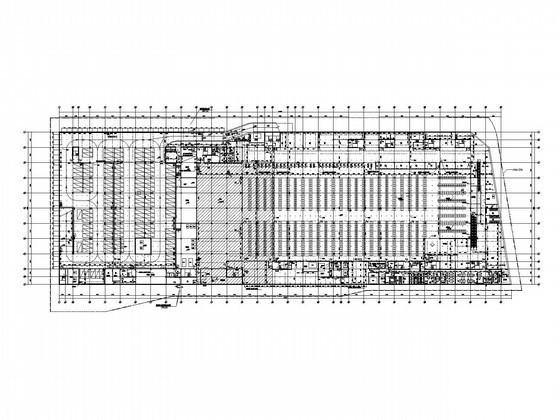

专业给排水施工 - 2
第 2 张图

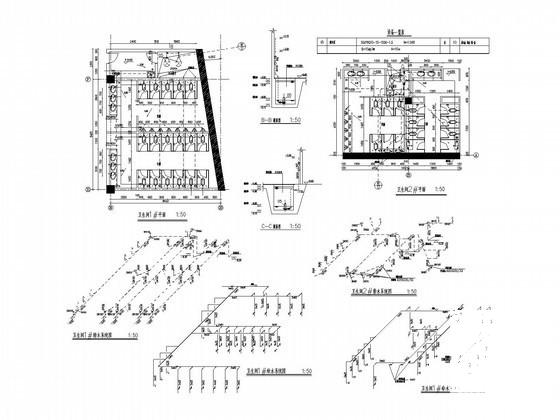

专业给排水施工 - 3
第 3 张图

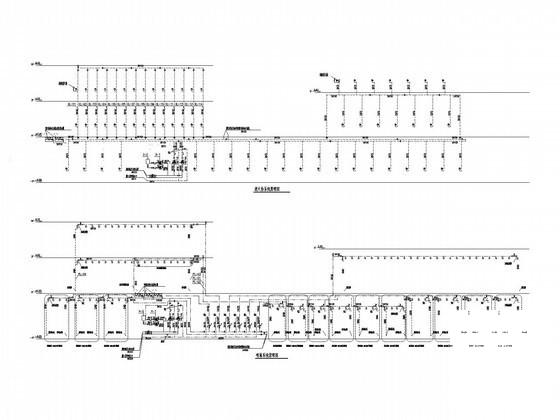

专业给排水施工 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 18:31:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0ds2essscf2dc2c0.rar

3.88 MB

下载  售价: 100 积分    赚积分
