一份3层大型超市建筑给排水CAD施工图纸(泵房管道系统图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间
• 项目所在地：河南

附件详情

• 资料目录
• 给排水设计说明
• 地下一层留孔定位图
• 地下一层喷淋平面图
• 地下一层消火栓 平面布置图
• 一层消火栓及给排水进出管平面布置图
• 一层喷淋平面图
• 二层给排水点平面布置图
• 二层给排水点配管图
• 二层消火栓平面图
• 二层喷淋平面图
• 三层消火栓平面图
• 三层喷淋平面图
• 三层屋顶给排水管道平面图
• 地下一层~一层喷淋系统图
• 二~三层喷淋系统图
• 一~三层消火栓管道系统图
• 给水管道系统图
• 三层屋顶消火栓管道系统图
• 一~三层排水管道系统图
• 男女厕所详图
• 屋顶水箱详图
• 雨水系统管道展开图
• 泵房平面布置图
• 泵房管道系统图

附件详情

项目概要：该项目位于河南，是一栋三层超市给排水项目，建筑高度：15.0米；
设计范围：该项目设计内容包括:给水系统, 排水系统, 雨水系统, 灭火器设置, 消火栓系统, 自喷淋系统.
近代，共计23张图纸；

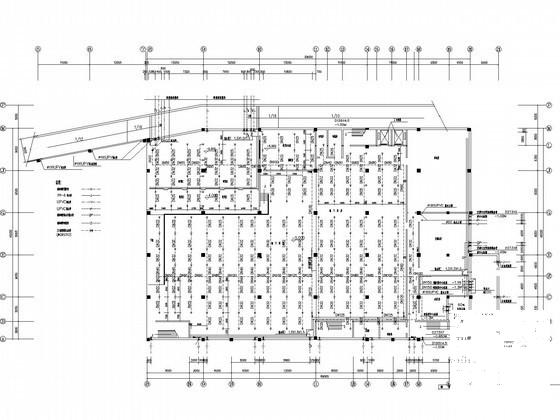

一层喷淋平面图

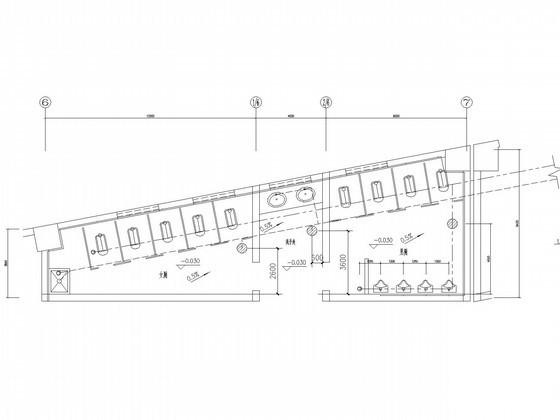

卫生间给排水大样图

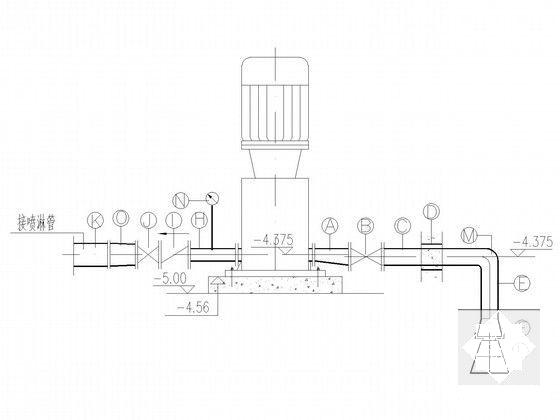

喷淋水泵接管示意图

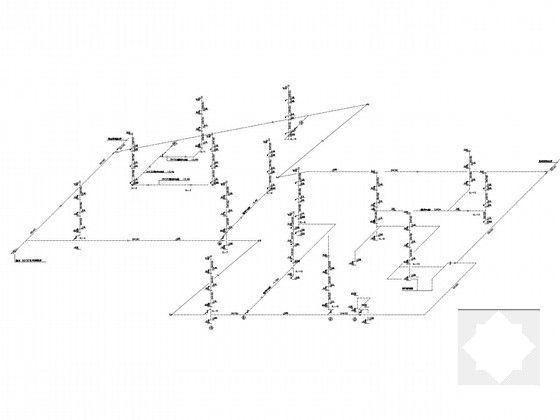

一~三层消火栓管道系统图

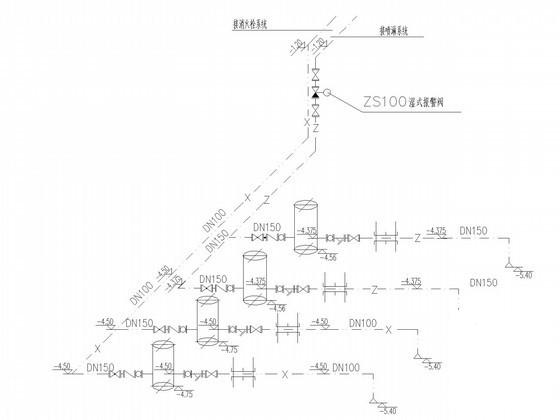

消防泵管道原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:16:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
