一份教育中心综合楼及操场给排水CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：14114平方米
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 项目所在地：江苏

附件详情

• 设计施工说明

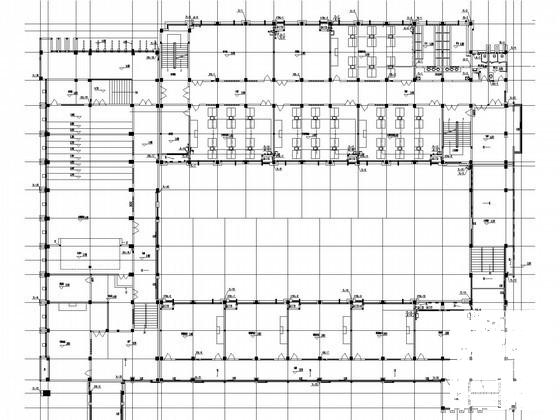

• 给排水平面图
• 卫生间给排水详图
• 消防给水系统图
• 空调凝结水系统图
• 雨水系统图
• 给排水系统图
• 泵房消防给水系统图
• 消防水池配管系统图

附件详情

该项目建筑面积为14114平方米，耐火等级二级公共建筑。
，共33张。

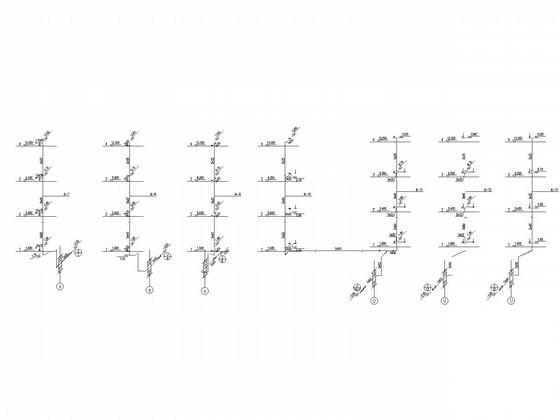

给排水系统图

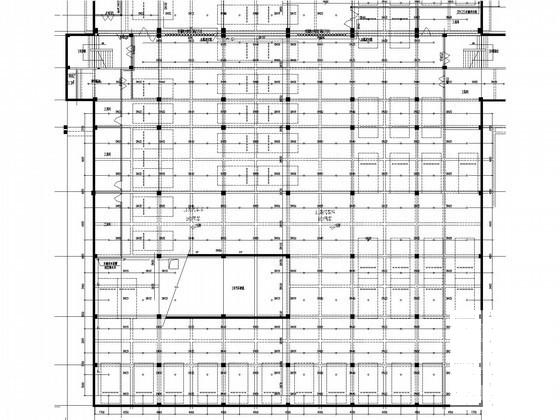

喷淋平面图

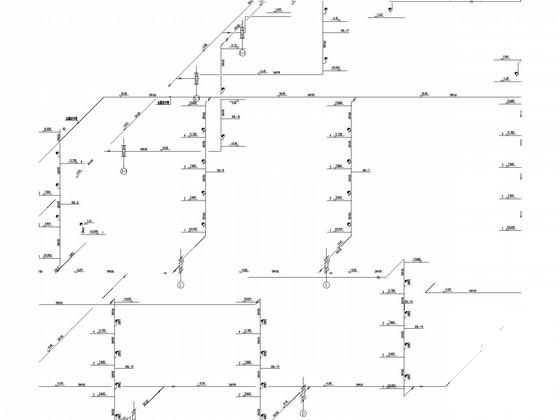

消防给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
