森林体验教育中心给排水施工图cad大样图及平面图
-
建筑类别：园林建筑
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：15
-
大样节点：卫生间
-
项目所在地：贵州
项目概要：本项目为
贵州省森林体验教育中心
给排水施工图
（含大样图）
，为多层公建项目。工程分为三个部分：服务中心：总建筑面积309.72
平方米
，建筑总高度9.4m；会议中心：总建筑面积320.72
平方米
，建筑总高度9.9m：展示中心：总建筑面积653.3
平方米
，建筑总高度10.8m。
设计范围：室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

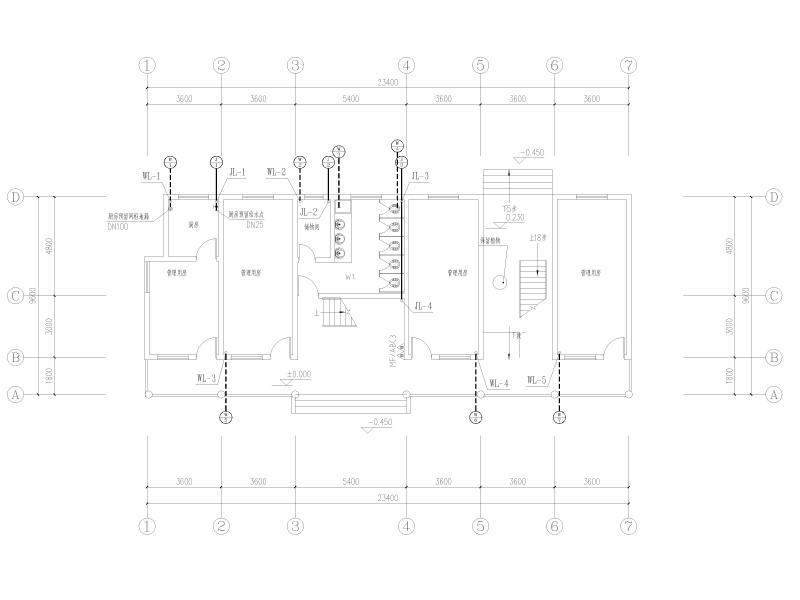

森林服务中心一层平面图 -

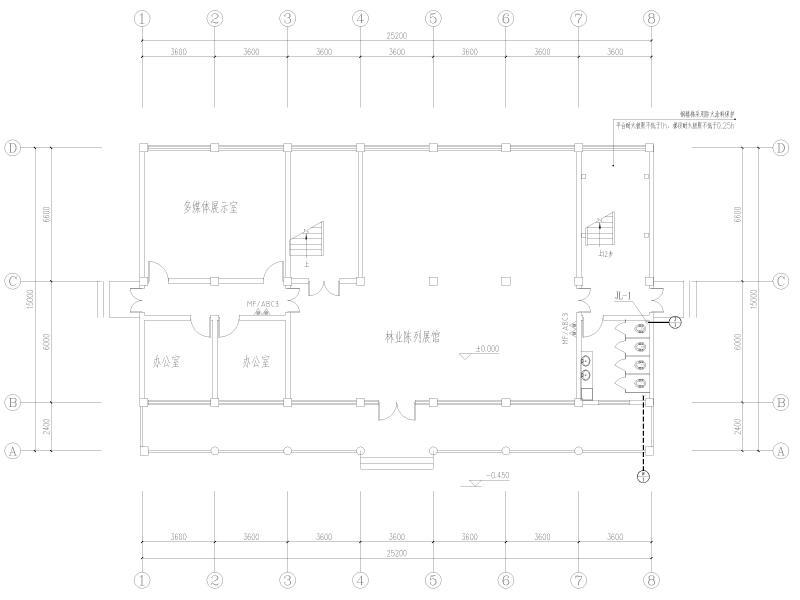

森林会议中心一层给排水平面图 -

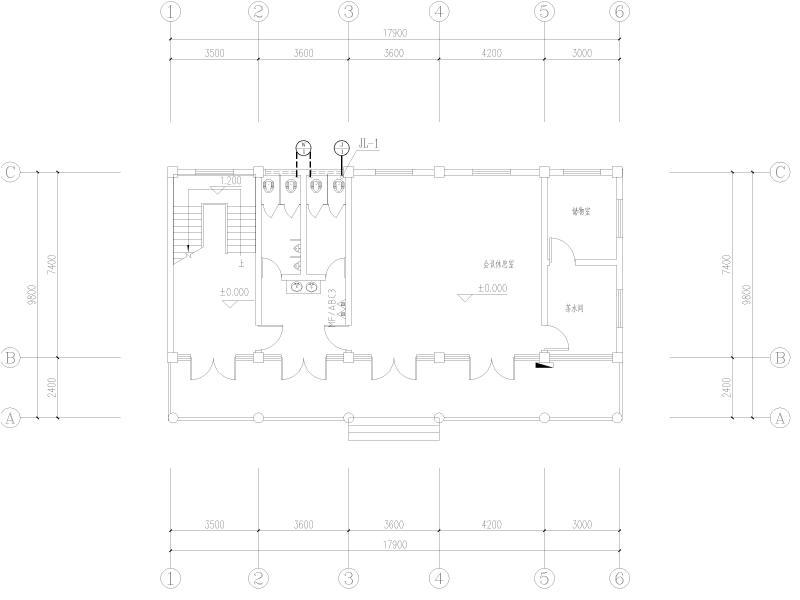

森林展示中心一层给排水平面图 -

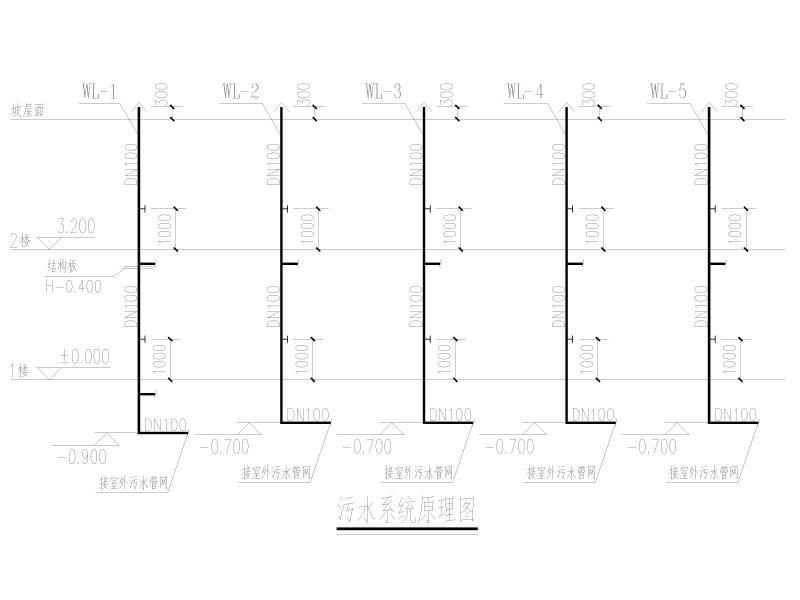

污水系统原理图 -

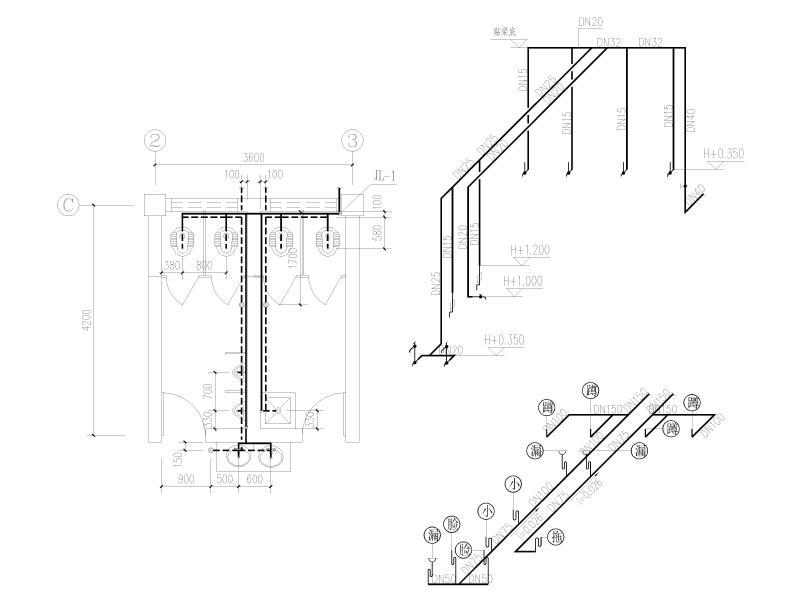

森林会议中心卫生间大样图
以上是部分截图，请下载附件后查看完整高清内容
