一份3层学习教育中心给排水CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6694平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：25
• 大样节点：水箱,卫生间
• 项目所在地：江苏

附件详情

• 目录及材料表
• 给排水总平面图
• 给排水设计施工说明
• 一层平面图
• 二层平面图
• 三层平面图
• 一层喷淋平面图
• 二层喷淋平面图
• 三层喷淋平面图
• 给排水及 消防系统 展开图

附件详情

该项目位于江苏，该项目为学习教育中心，地上3层，钢筋混凝土框架结构，建筑高度20.3米。该项目给排水设计标高与建筑图一致，±0.00相当于绝对标高3.90,标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。设计范围：生活给水系统、饮水系统、消火栓给水系统、自动喷水灭火系统、灭火器及其它灭火系统、排水系统。
，共11张图。

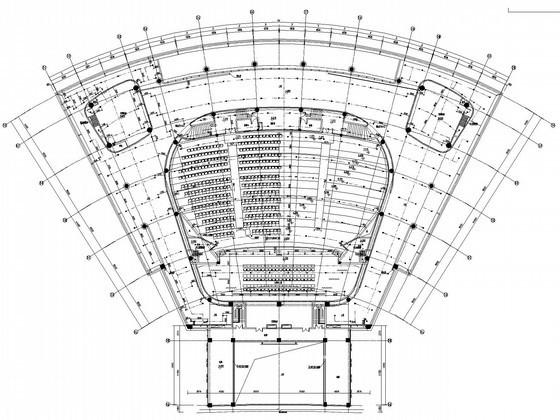

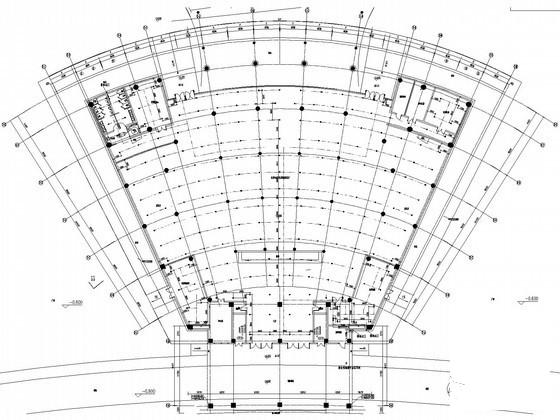

一层喷淋平面图

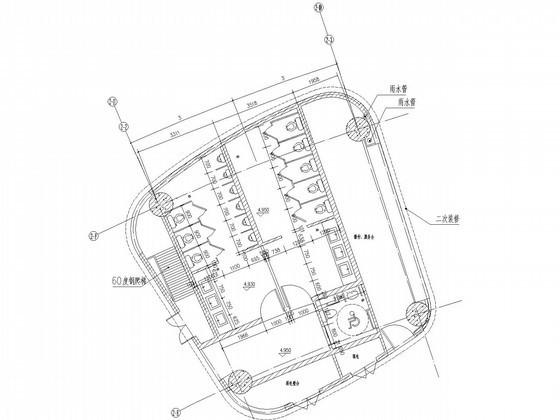

卫生间详图

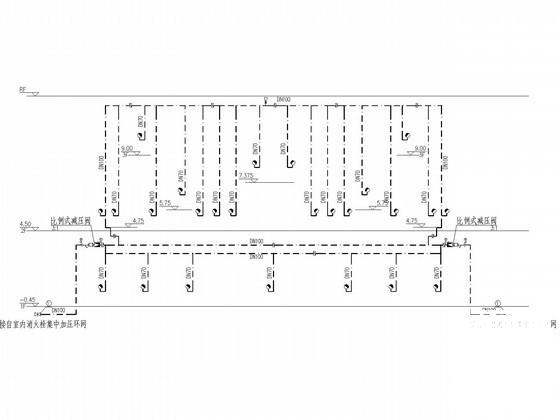

消火栓给水系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
