森林体验教育中心结构cad平面示意图

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑设计结构形式:砌体结构,钢结构,混合结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:8张
  • 设计年代:近代
该附件为: 一层砖混森林体验教育中心加固及钢楼梯结施 ,格式为CAD,。
一、项目概要:
  • 该项目共计包括7栋建筑,该7栋建筑均采用同一套设计图纸。该建筑建筑设计结构形式为一层砖混结构,层高约3.4m,建筑面积364.68m2,墙体采用烧结普通砖,墙厚240mm。基础为条形基础。加固原因:根据甲方要求,为满足改造后的使用要求,拟拆除房间内横墙,导致结构不安全,须要进行加固处理,50年一遇的基本风压W0=0.35kN/平方米 ,地面粗糙度类别 B类,工程抗震设防烈度6度,设计基本地震加速度值0.10g,设计地震分组第一组,建筑场地类别Ⅱ类,建筑结构的安全等级二级,结构的重要性系数1.0,结构设计基准期50年,设计使用年限50年,建筑抗震设防类别为一般设防类。
  • 资料目录包含:结构设计总说明,森林服务中心一层平面图,森林服务中心新增钢楼梯结构图,森林展示中心一层平面图,森林展示中心新增钢楼梯结构图,信息中心造型构架结构详图,等8张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 屋面檐口增加圈梁平面示意图
    屋面檐口增加圈梁平面示意图
  • 墙体及雨棚拆除平面图
    墙体及雨棚拆除平面图
  • 墙体加固平面图
    墙体加固平面图

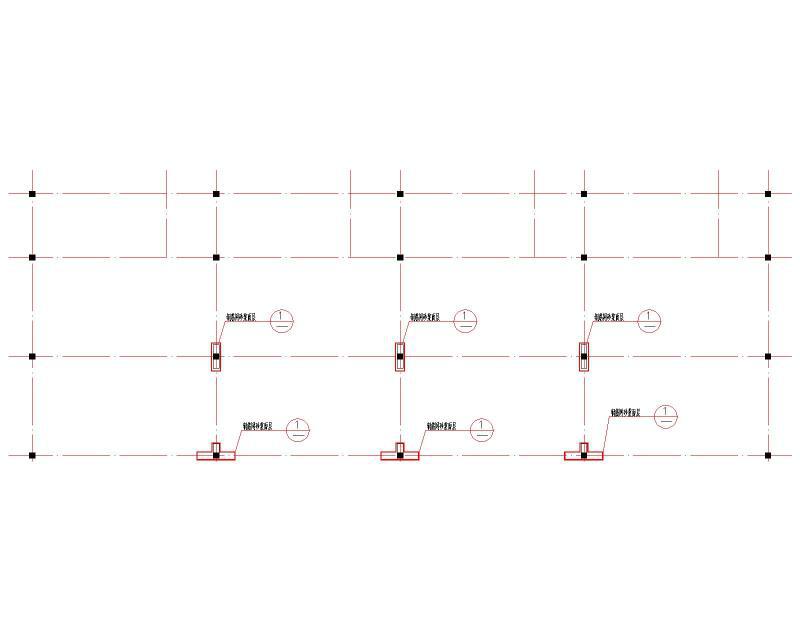

  • 新增基础平面图
    新增基础平面图
  • 新增梁平面图
    新增梁平面图
  • 新增墙体平面图
    新增墙体平面图
以上是部分截图,请下载附件后查看完整高清内容
