一份16层中学综合楼给排水CAD施工图纸

kack5566 · 发表于 2020-2-23 10:26:16

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：25914平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：41张
设计年代：近代
地下室用途：人防,车库,设备用房,其它
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,卫生间
项目所在地：安徽

附件详情

给排水设计和施工说明
负一层给排水平面图
负一层喷淋平面图
地下室泵房平面图
水泵安装示意图
一层给排水平面图
……
十六层给排水平面图
一层喷淋平面图
……
十六层喷淋平面图
消火栓系统原理图
自动喷淋系统示意图
消防水箱安装透视图
给排水系统图
卫生间大样图

附件详情

项目概要：本项目位于安徽，是一栋中学综合楼，为一类公共建筑，建筑面积25914平米，占地面积2265平米，建筑层数为地上16层，地下一层，负一层层高为5.6米，一层层高为3.9米，二至十六层层高为3.6米，设备层4.2米，建筑高度为58.35米，屋面防水等级为1级，耐火等级为一级。
该资料系统包括：给水系统、排水系统、消防系统、自动喷淋系统
，共计41张图纸；

一层给排水平面图

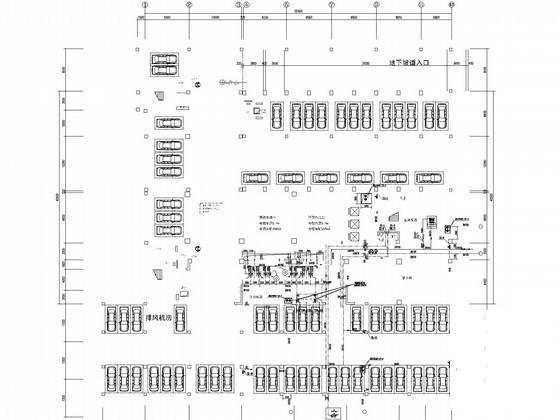

负一层给排水平面图

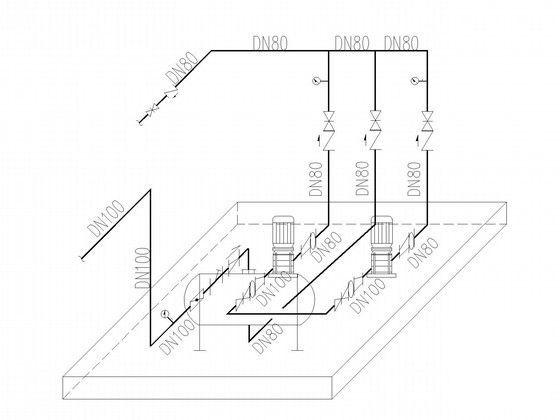

无负压供水设备系统示意图

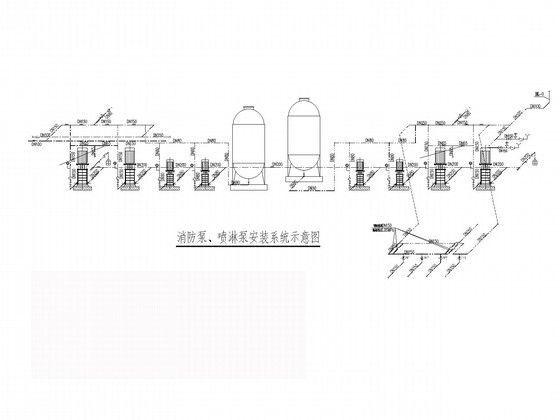

消防泵、喷淋泵安装示意图

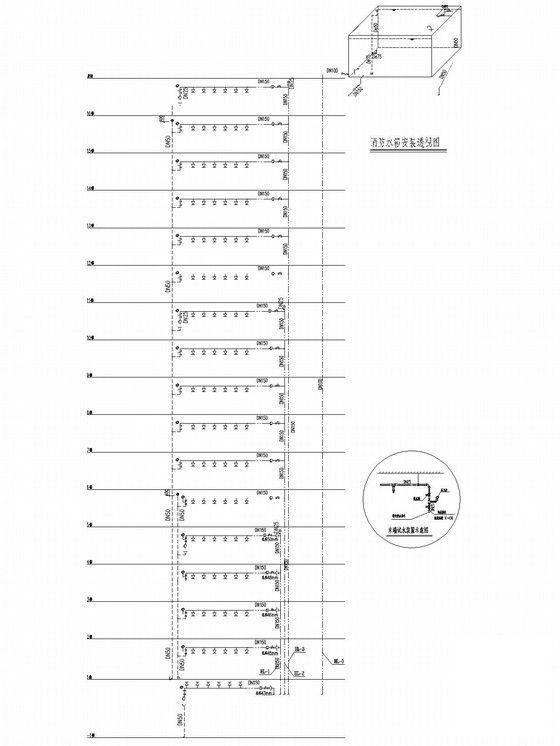

自动喷淋系统示意图

卫生间大样图

消火栓系统原理图
