一份民族中学6层综合楼实验室结构CAD施工图纸（桩基础）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：一级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：15张

附件详情

该资料包含:
结构设计总说明、孔桩大样图、柱平面施工图、梁施工图、桩基础 平面布置图 、板施工图、出楼梯间梁、板施工图、楼梯施工图共15张图纸。

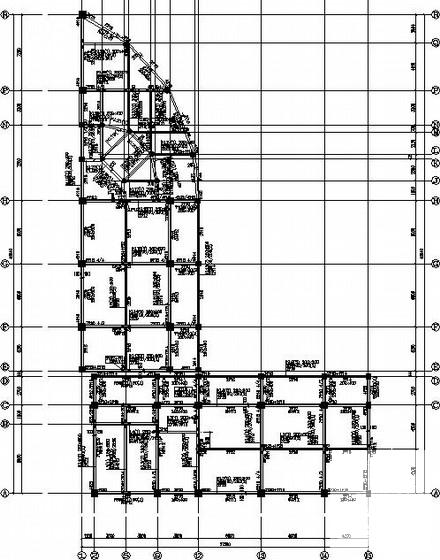

第 1 张图

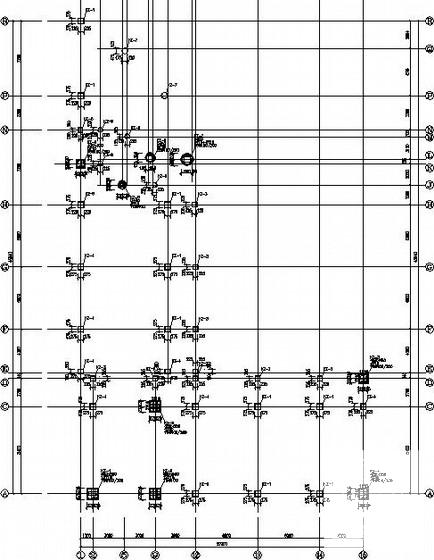

第 2 张图

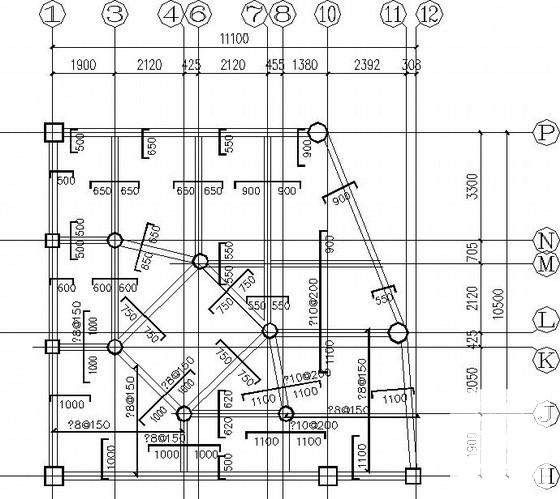

第 3 张图

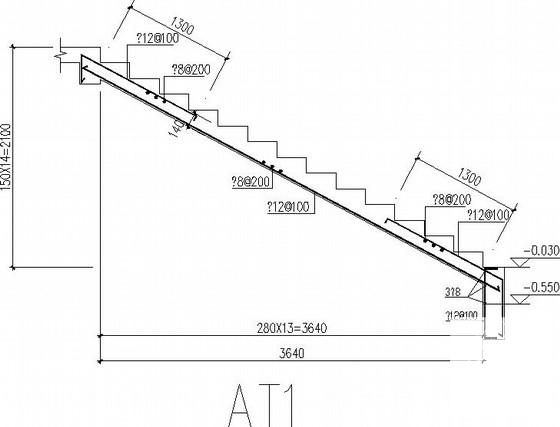

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
