一份12层综合楼给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱,泵房,卫生间
• 项目所在地：浙江

附件详情

• 给排水设计、施工说明

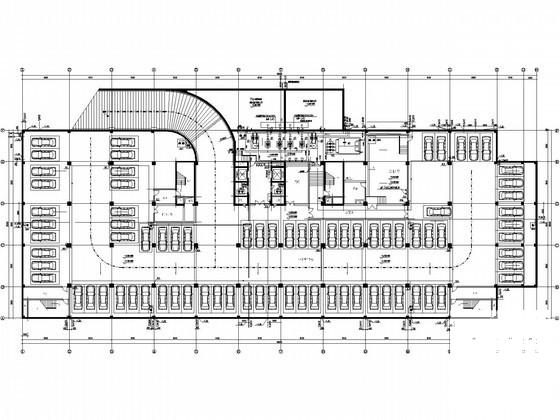

• 地下室给排水平面图
• 地下室喷淋平面图
• 一层给排水平面图
• 一层喷淋平面图
• 二层给排水平面图
• 二层喷淋平面图
• 三层给排水平面图
• 三层喷淋平面图
• 四层给排水平面图
• 四层喷淋平面图
• 五~九层给排水平面图
• 五~九层喷淋平面图
• 十~十一层给排水平面图
• 十~十一层喷淋平面图
• 十二层给排水平面图
• 十二层喷淋平面图
• 机房层给排水平面图
• 屋面给排水平面图
• 给排水系统图
• 消防系统 图
• 水泵房大样
• 卫生间给排水大样

附件详情

该项目位于浙江，是一栋十二层综合办公楼，建筑高度为49.2米，一类高层综合楼；该项目设有生活给水系统,污废水系统,雨水排水系统及消火栓给水系统；
，共计23张图纸；

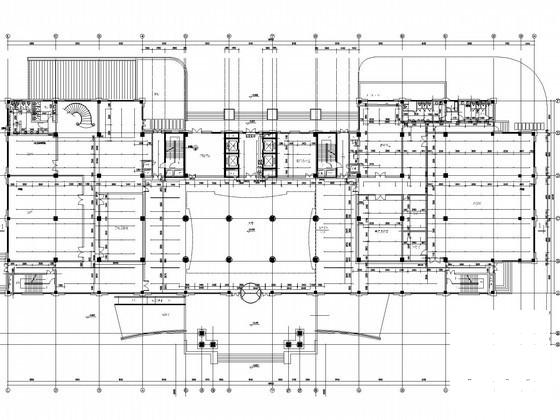

一层喷淋平面图

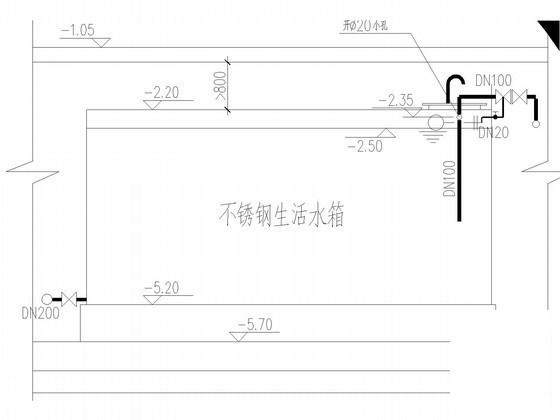

水箱剖面图

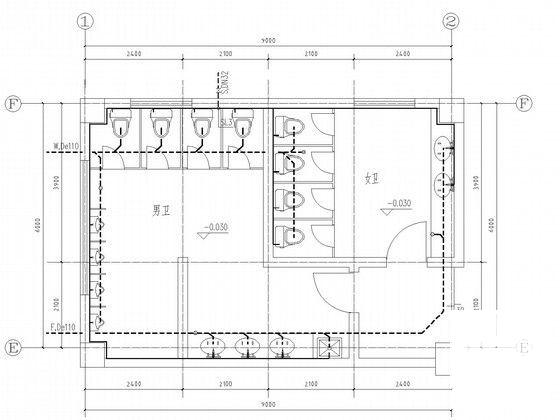

卫生间大样

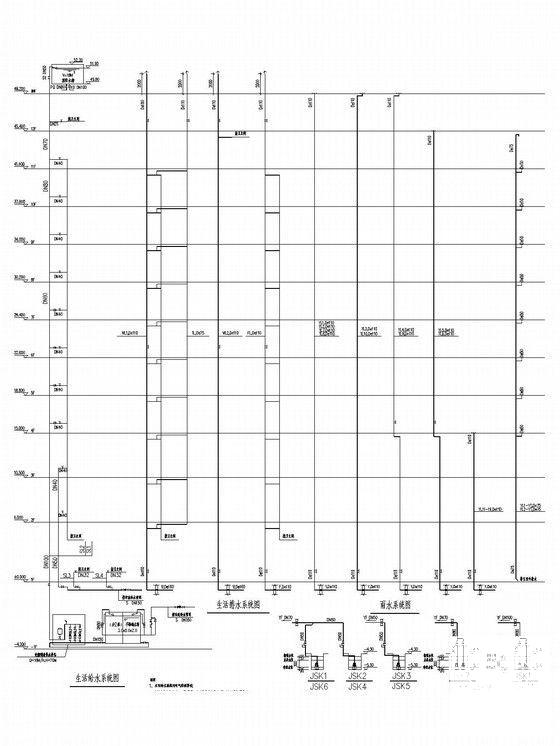

给排水系统系统原理图

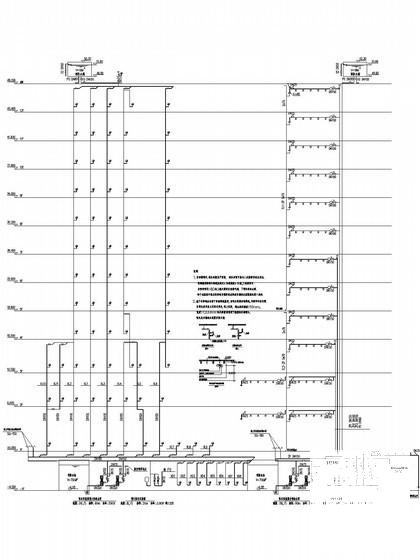

喷淋消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
