一份40层综合楼给排水CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：40层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 大样节点：水泵
• 项目所在地：湖北

附件详情

• 设计总说明（一）
• 设计总说明（二）
• 消火栓系统原理图
• 自动喷水系统原理图
• 给水系统原理图
• 排水系统展开图
• 负三层给排水平面图
• 负三层自喷平面图
• 负二层给排水平面图
• 负二层自喷平面图
• 负二层机械式停车库下层车位自喷平面图
• 负一层给排水平面图
• 负一层自喷平面图
• 负一层机械式停车库下层车位自喷平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 四层自喷平面图
• 五层给排水平面图
• 六至十四层给排水平面图
• 十五层给排水平面图
• 十六层给排水平面图
• 消防水泵房平、剖面图、大样图
• 消防水泵房土建资料图

附件详情

该资料为湖北某149米高层综合楼给排水图纸。本建筑地下3层停车库，裙房4层商业，5至40层为办公。其中，15~28层为避难层。建筑高度为149.9米。本建筑为超过100米的高层综合楼。
设计内容：生活给水系统、污水系统、雨水系统、消防给水系统、室内消火栓系统、自动喷水灭火系统。生活给水系统由市政给水管网提供，该项目采用雨、污分流制，粪便污水与洗涤废水采用合流制。屋面雨水排水工程与溢流设施的总排水能力按50年重现期的雨水量设计，屋面雨水采用内排水系统。
，共33张图。

消火栓系统原理图

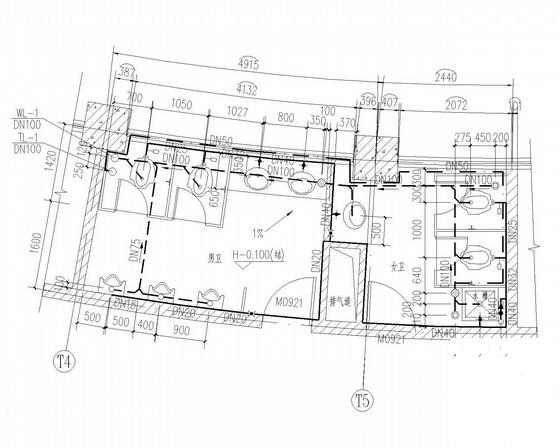

塔楼公共卫生间放大平面图

消防水泵房平面放大图

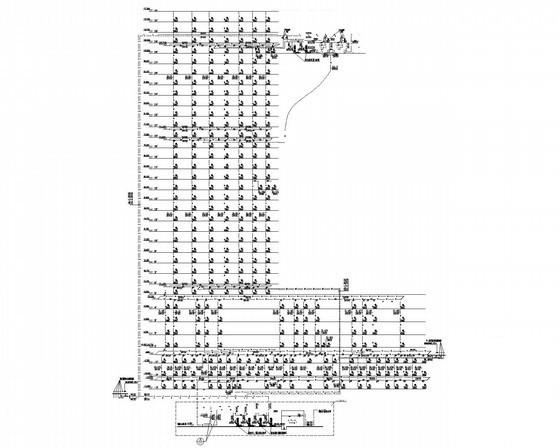

排水系统展开图

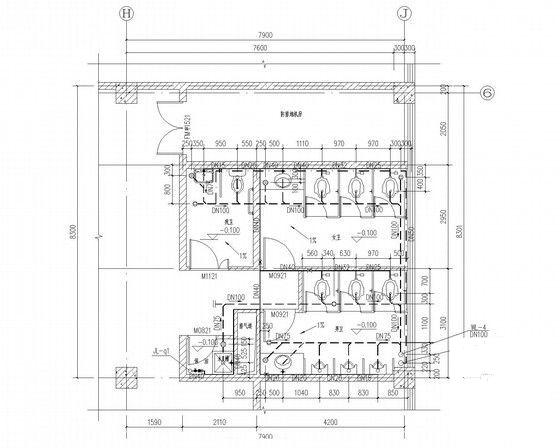

裙房公共卫生间放大平面图

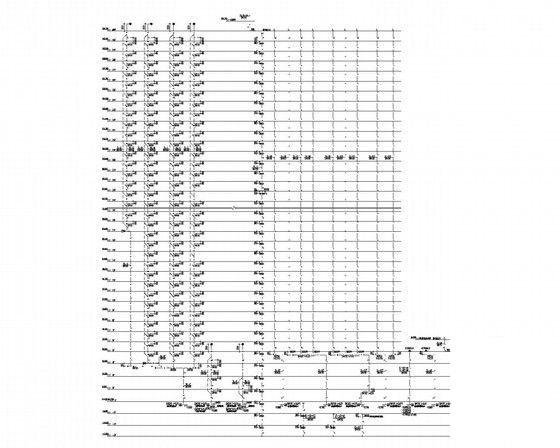

自动喷水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
