一份5层综合楼给排水CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：水泵
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水设计通用说明
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 屋顶消防水箱
• 设备材料表

附件详情

该工程位于安徽，是一栋综合楼项目，建筑层数地面五层；设计范围为：室内给水系统、污水系统、消火栓系统；
，共计7张图纸；

五层给排水平面图

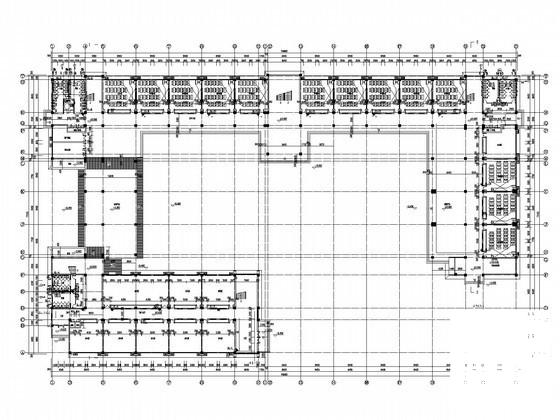

第 1 张图

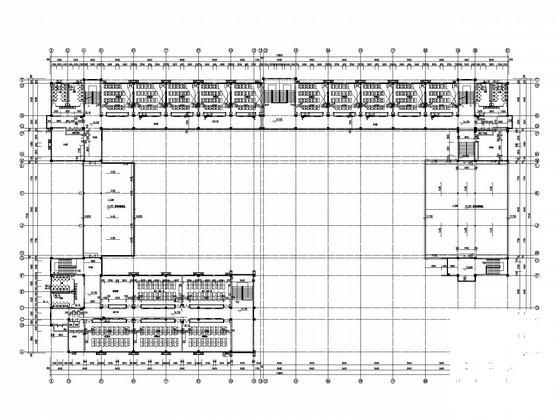

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
