10层电子产品质检中心给排水消防CAD施工图纸(室外消火栓系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：10层
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房
• 项目所在地：安徽

附件详情

• 给排水设计施工说明
• 给排水平面图
• 喷淋平面图
• 喷淋系统展开图
• 消火栓给水系统展开图
• 给水系统展开图
• 雨污水系统展开图
• 水泵房平面、系统图
• 水箱间平面、系统图

附件详情

该项目为地上10层，地下1层二类高层建筑，使用功能为办公楼，火灾延续时间按两小时计
，共14张。

地下室给排水平面图

喷淋平面图

消火栓给水系统图

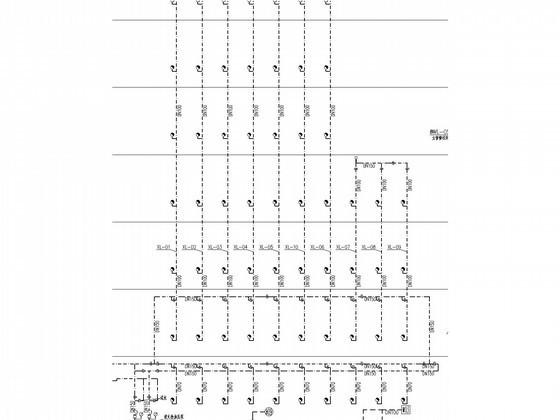

第 1 张图

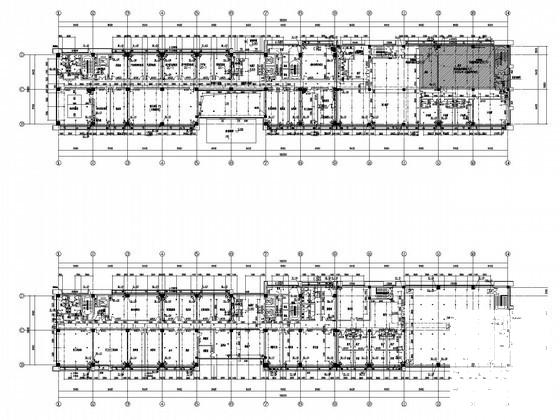

第 2 张图

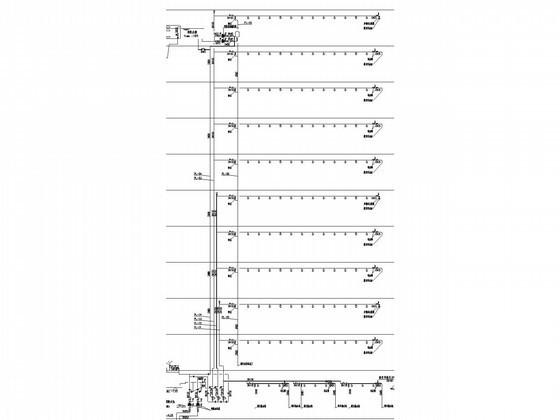

第 3 张图

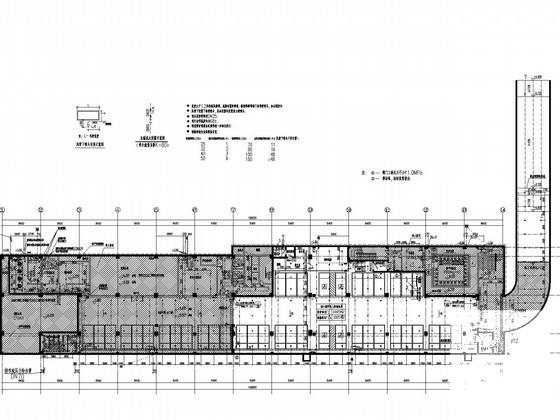

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
