工厂质检中心净化空调系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计内容：空调,通风,洁净
- 空调系统：全空气系统
- 项目所在地：江西
附件详情
- 空调系统设计说明
- 空调材料汇总表
- 空调系统设备明细表
- 洁净空调系统风量平衡及风口型式一览表
- 洁净空调系统送风管道 平面布置图
- 洁净空调系统风口平面布置图
- 洁净空调回、排风管道平面布置图
附件详情
稿件为江西宜春某新版GMP认证技改项目综合办公楼厂质检中心净化空调系统设计施工图纸；含风量表，洁净等级为D级。厂质检中心位于五层。层高3.6米；根据洁净区功能，设置三个洁净空调系统。洁净区彩钢板吊顶，吊顶高为2.4米。
设计范围：洁净区空调设计。
，图纸共6张。
洁净空调回、排风管道设备平面布置图
质检中心
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

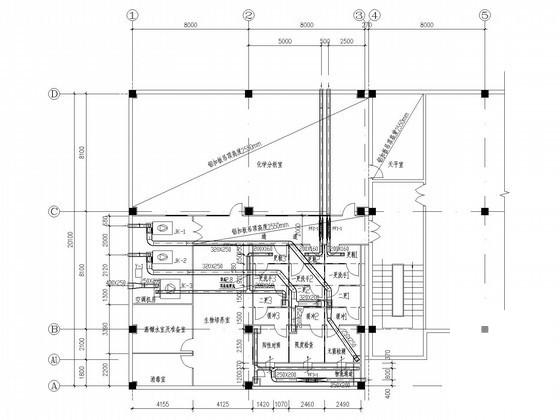

净化空调设计施工 - 1 -

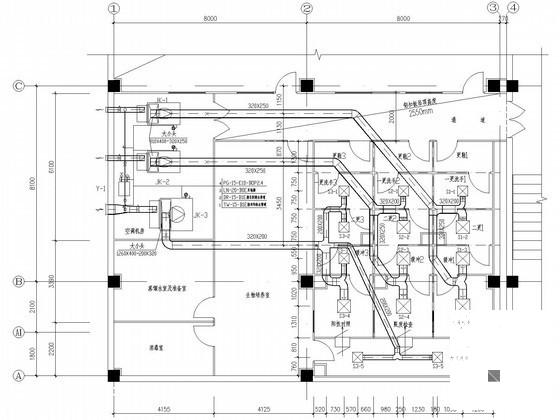

净化空调设计施工 - 2 -

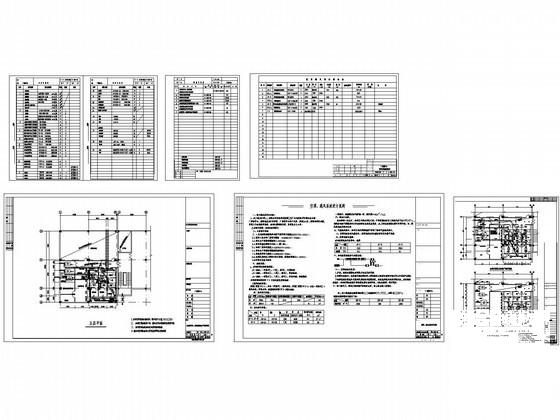

净化空调设计施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.3 MB
