17层调度中心办公楼给排水及消防CAD施工方案图纸(变频供水设备)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 地上层数：17层
• 地下层数：1层
• 出图日期：2010
• 建筑面积：38959.05平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水,气体灭火
• 地下室用途：车库

附件详情

总建筑面积38959.05平方米济南某信息管理调度中心（其中地上部分建筑面积31891.43平方米，地下建筑面积7067.62平方米）。该项目地上十七层，地下一层。地上部分三层裙房，总建筑高度为67.65米。 三、设计范围与内容设计范围为红线以内所有给排水、消防及雨水管道系统。红线以外与市政管道或检查井相连管段，由市政设计负责。

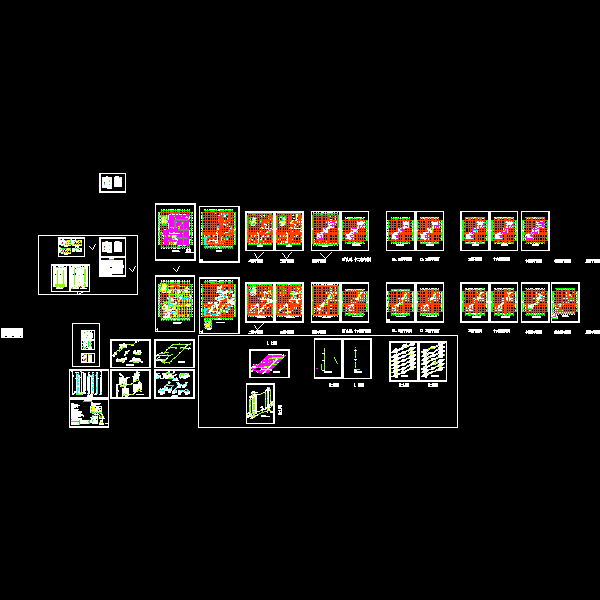

第 1 张图
