大学教学楼装修给排水CAD图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一. 概况及设计内容
该项目为某大学继续教育学院室内设计，设计内容主要为室内给排水系统。
二．设计依据

1.《建筑给水排水设计规范》（GB50015-2003）
2.《 规范》（GB 50016-2006）
3.《建筑灭火器配置设计规范》（GB50140-2005）
三. 室内给水系统
1. 该项目生活用水采用原有建筑给水系统。
2. 水管采用冷热水型PP-R塑料管及管配件，热熔连接。
3. 管径DN≤50mm,采用全铜球阀,公称压力P=1.6MPa。
4. 该资料给水管管径均采用公称直径表示，其与管道外径的对比关系如下：DN15--De20 DN20--De25 DN25--De32 DN32--De40 DN40--De50 DN50--De63
四. 室内排水系统
1． 室内污废水采用合流制，底层卫生器具单独排放，并设伸顶通气管。
2． 室内卫生间排水管采用优质PVC-U塑料排水管及管件；
3． 排水三通管道均采用顺水三通或斜三通，弯头采用门弯，排水立管与排出管间连接采用二个45°弯头。
4． 排水立管检查口离地1.0米。

四. 室内消防
1. 该项目室内消火栓利用原有建筑消火栓系统。
2. 每层按规范设置灭火器箱。

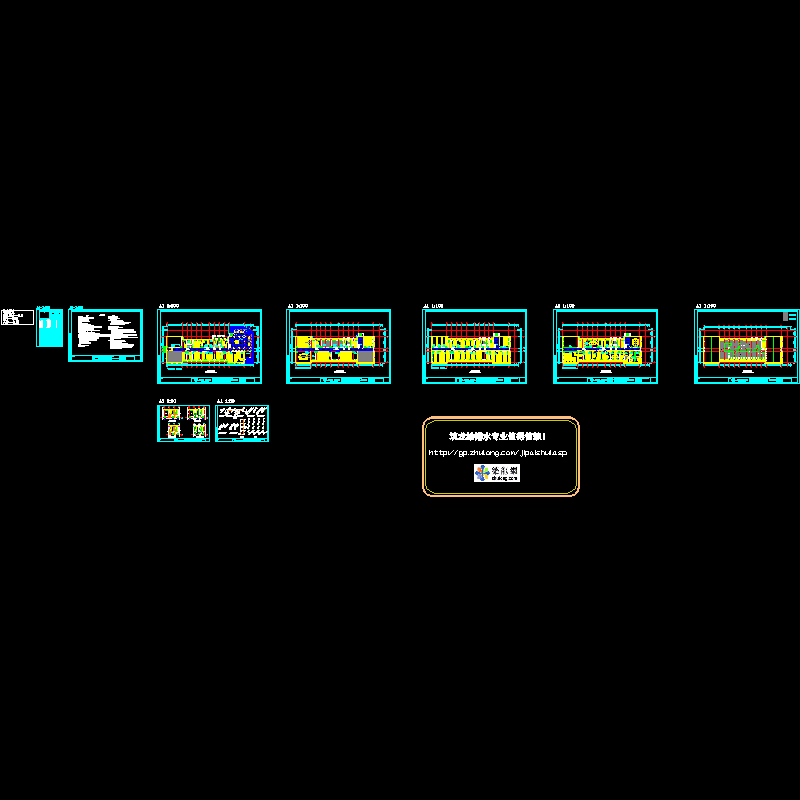

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
