裙楼给排水装修CAD图纸(生活排水系统)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为某裙楼装修工程，本专业为配合装饰仅将装饰范围内卫生间、淋浴间及其屋面部分绿化给排水、屋面雨水系统末端进行调整（不包括消防系统）。 　　本次遵循建筑给排水节能的途径进行设计，裙楼部分有效利用市政管网进行供水，减少能耗；全部选用节水洁具。 　　生活给水系统保持原土建院设计，本次装饰设计仅将装饰范围内卫生间、淋浴间及其屋面部分绿化给水支管进行调整。 　　生活排水系统保持原土建院设计，本次装饰设计仅将装饰范围内卫生间、淋浴间及其屋面部分绿化排水、屋面雨水末端进行调整。 深圳某裙楼给排水装修图

1#公共卫生间给排水大样图.dwg

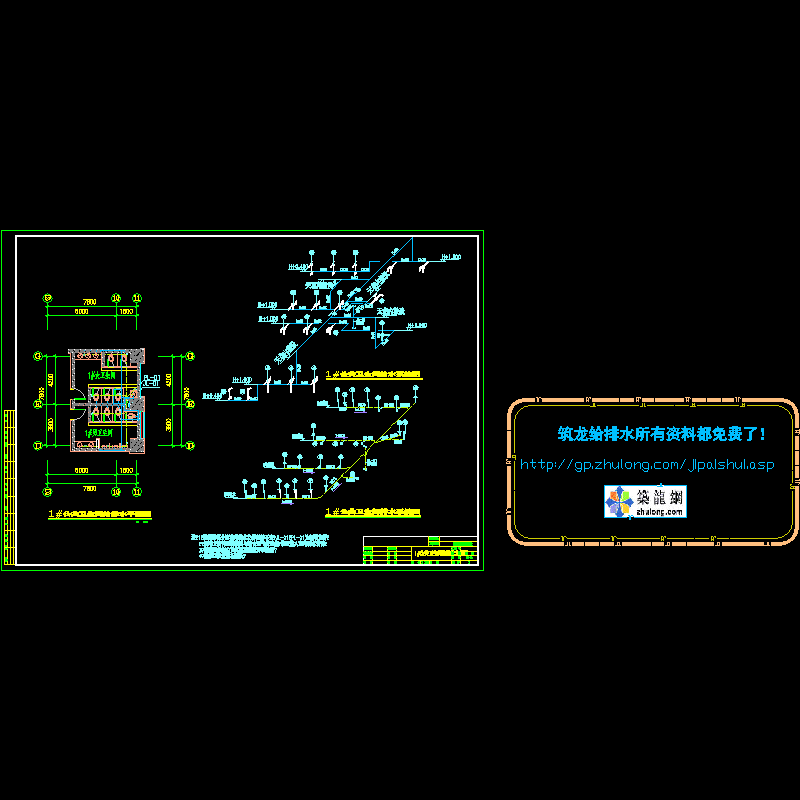

2#公共卫生间给排水平面图.dwg

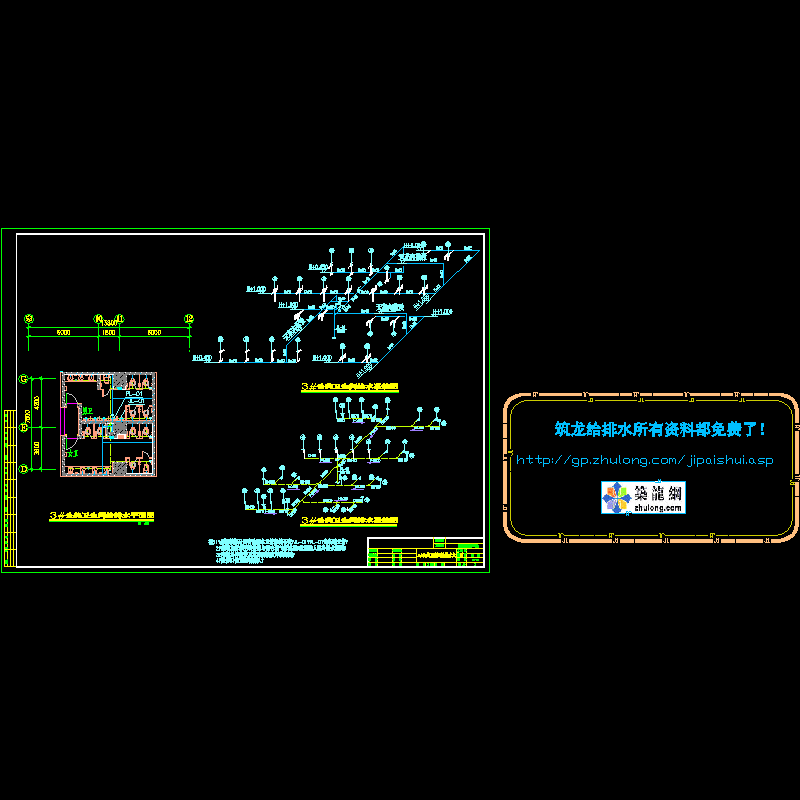

3#公共卫生间给排水大样图.dwg

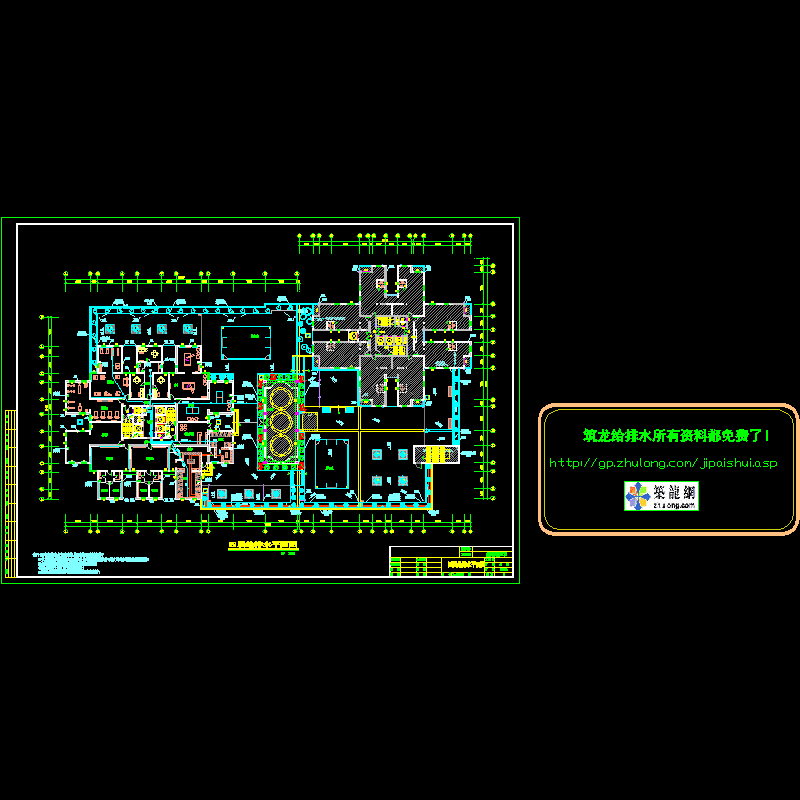

一层给排水平面图.dwg

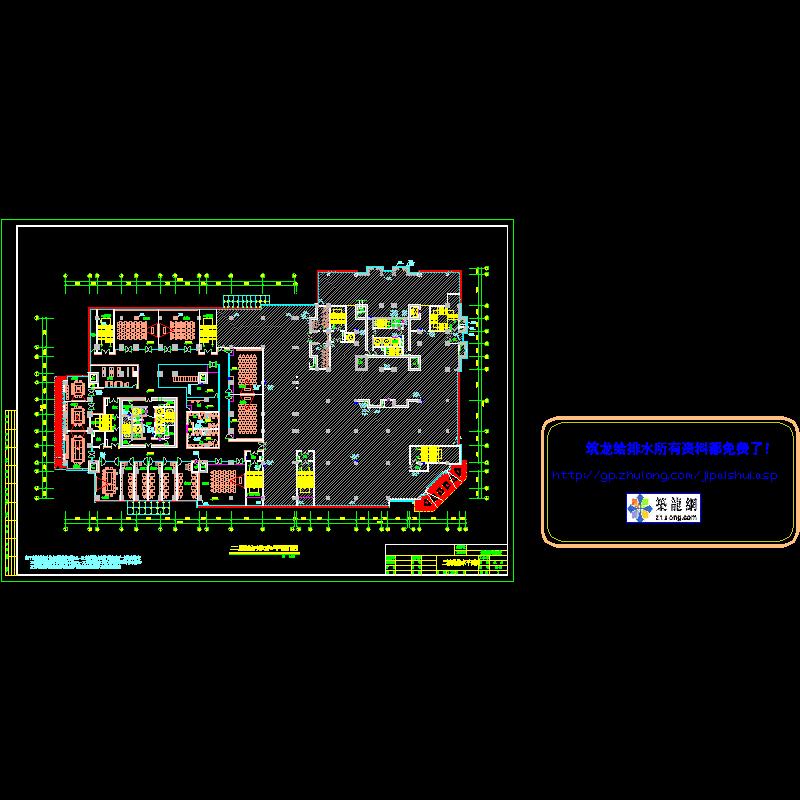

二层给排水平面图.dwg

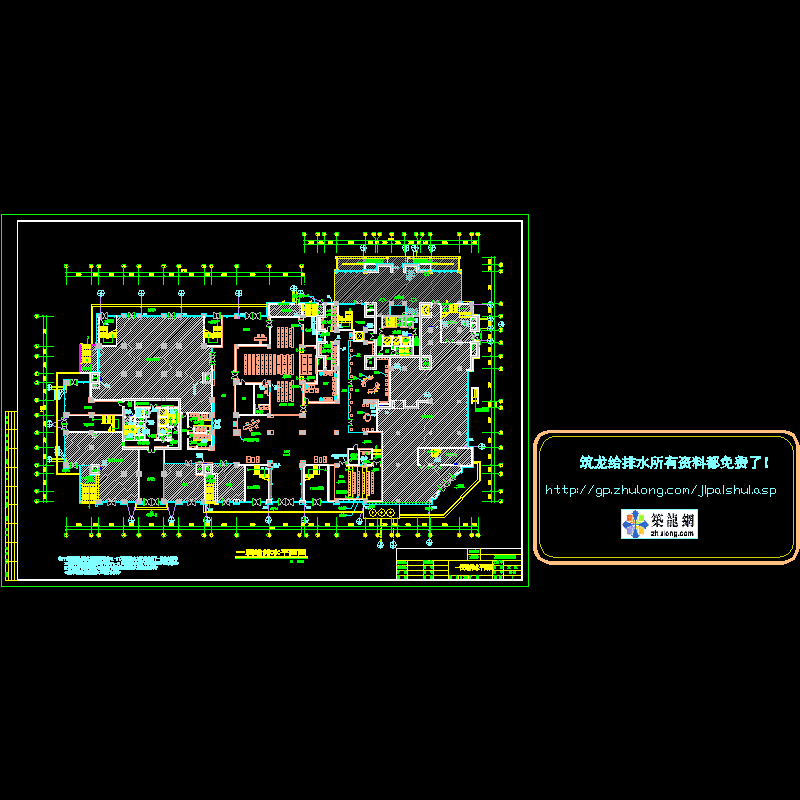

四层给排水平面图.dwg

太阳能配电加热中央热水系统原理图.dwg

女浴室给排水大样图.dwg

封面.dwg

棋牌室卫生间给排水大样图.dwg

男浴室给排水大样图.dwg

给排水设计施工说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
