宾馆给排水系统CAD图纸(消防水泵接合器)(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该套图纸只包括设计说明和系统图。 　　一 . 该项目主楼建筑高度为92.2m，总建筑面积25000平凡米，地下一层，地上26层。地下层为设备层，一层营业厅，2、3层为饮食厅，4层为设备层，5-25层为客房，属于一类建筑物。 　　二. 系统介绍: 　　 (一).冷水和热水给水系统: 　　 1. 系统分区:给水系统沿竖向分为三个区,地下室不考虑用水，1F-3F层为低区,5F-15F为中区,16F-25F为高区. 　　 2. 系统设计:高区采用水泵水箱联合供水方式,由首层给水加压泵自蓄水池抽水至屋面水箱后供给全楼用水;中区采用减压供水方式,高区用水经减压阀减压后供给中区.低区用水由市政管网直接提供. 　　 3. 热水给水分区同冷水系统，低区有厨房用热水；高区采用间接加热器，中区和下区用一台直接加热器。加热器都放在地下室。 　　4. 旅馆标准间立管设于管道井内,阀后管道沿垫层敷设. 　　 (二).排水系统: 　　 1. 排水采用污废合流,五到二十五层设置专用通气立管，通气管与排水横管的连接距离》3m，以保证五层卫生间正常使用。 　　 2. 1F至3F采用通气帽系统，单独排出. 　　 3. 2、3层厨房污水单独排出，隔油池设在户外。 　　 (三). 消火栓及自动喷水灭火喷系统: 　　 1. 室内消火栓系统设计秒流量:40L/S; 延续时间为3小时,自喷系统设计秒流量:22L/S.延续时间为1小时. 　　 2. 消火栓系统由屋顶水箱及消防泵维持管网压力,消防时开启消火栓加压泵自蓄水池抽水加压供给.室外设三套消防水泵接合器.增压设备设在屋顶。 　　 3. 自动喷水灭火系统:在首-1F设置湿式自动喷水灭火系统,自喷系统由屋顶水箱维持管网压力,消防时开启自喷系统加压泵自蓄水池抽水加压供给.室外设四套消防水泵接合器，增压设备设在屋顶。

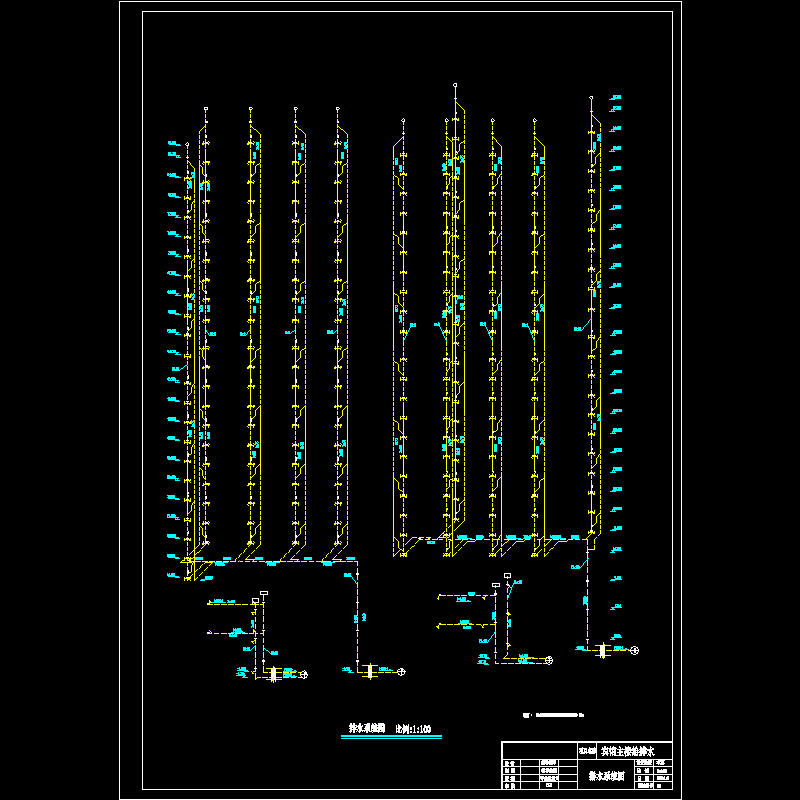

排水系统图1.dwg

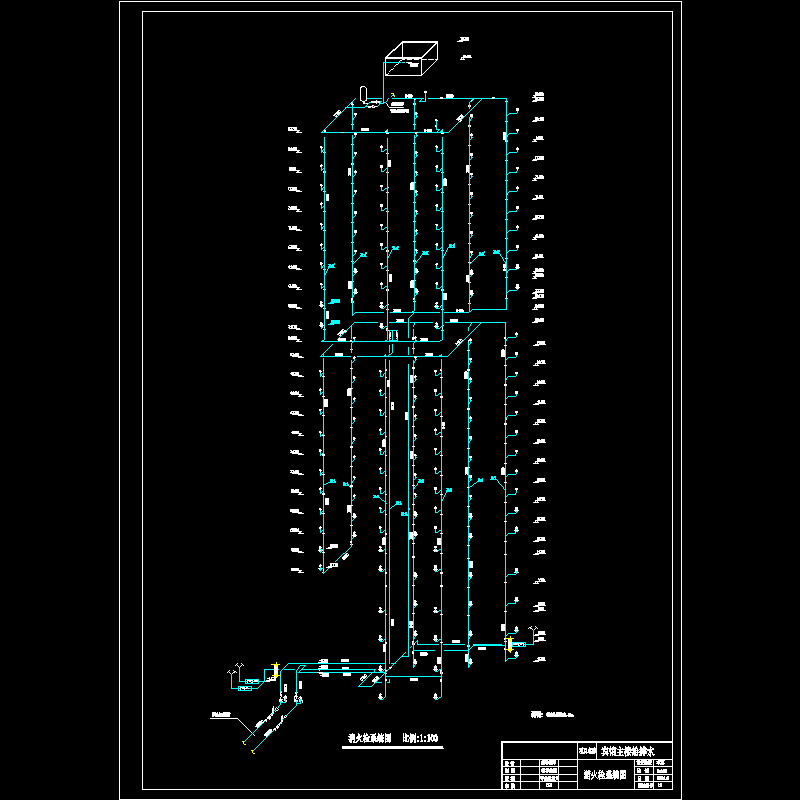

消防系统图.dwg

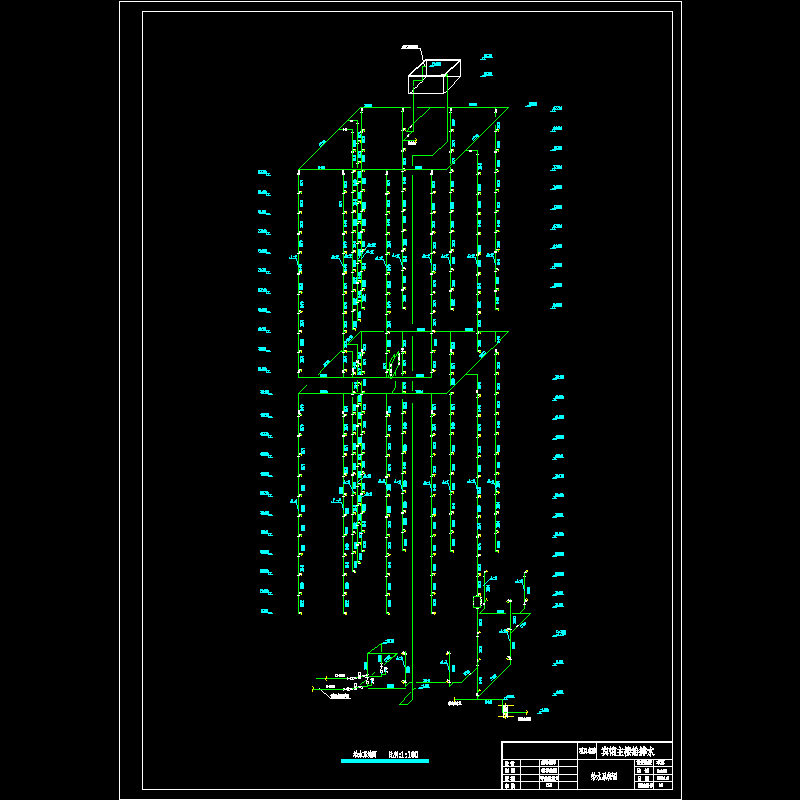

热水系统图1.dwg

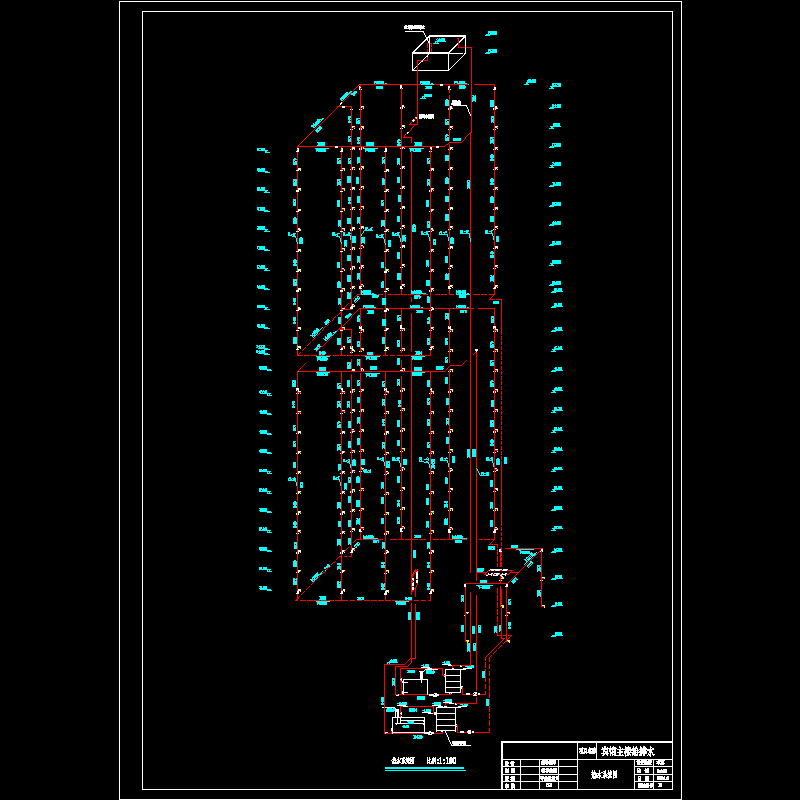

给水系统图1.dwg

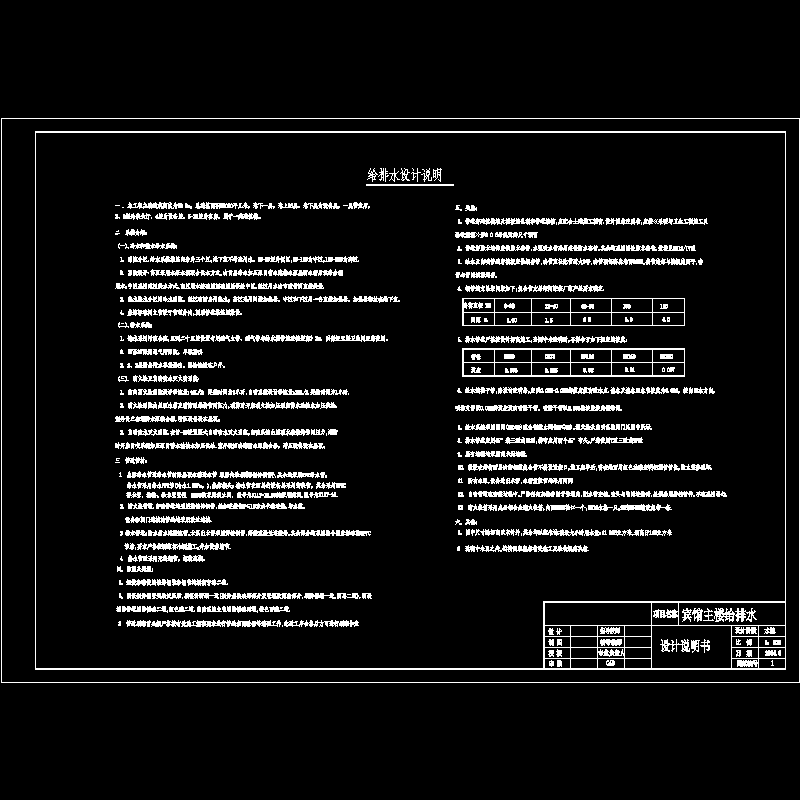

设计说明书1.dwg
