一份8层办公楼给排水CAD施工图纸（压力排水系统）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,预作用系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 特殊系统：压力排水
• 大样节点：水箱,泵房,卫生间,集水坑,阀门管件,设备房布置

附件详情

• 设计说明
• 水泵房详图
• 卫生间给排水详图
• 地下二层给排水消防平面图
• 地下一层给排水消防平面图
• 给排水消防平面图
• 消火栓系统原理图
• 雨水、污水系统原理图
• 喷淋系统原理图
• 生活给水系统原理图

附件详情

该项目为8层办公楼，本项工程设计范围包括建筑内的给排水工程和消防工程设计.设有生活给水系统,生活排水系统,室内消火栓系统及自动喷洒灭火系统.该项目地下二层为地下车库。该项目生活给水分高低二个区,低区为地下二层至二层,高区为三层至屋顶.低区采用市政供水,高区由设在地下一层水泵房内的胶囊无负压变频调速供水装置供给.
，共38张图。

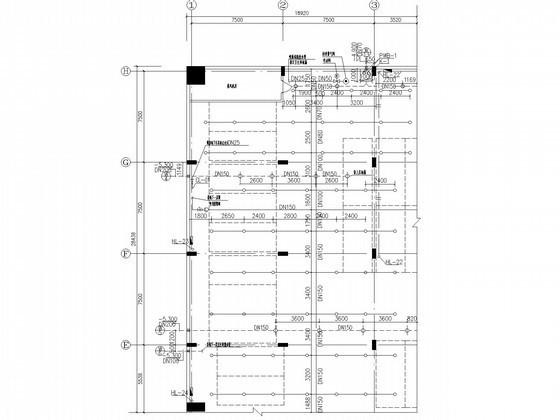

一层给排水消防平面图（一）

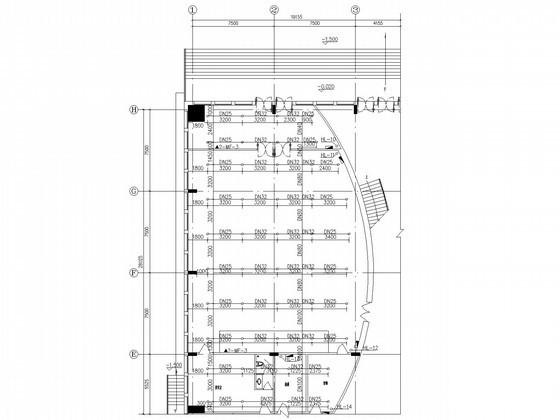

地下二层给排水消防平面图（一）

雨水、污水系统原理图(一)

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
