23层大厦裙楼石材幕墙施工CAD图纸

  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 参考图纸:21张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 玻璃幕墙:全隐框,明框
  • 金属幕墙:铝塑复合板

附件详情

图纸:施工平立剖包括三侧立面图、底层三层商铺详细立面图剖面图、各层平面图共17张;施工节点包括花岗岩石材连接 节点图 四张、中空玻璃封修 节点图 四张、各阴阳角、不同材料连接大样四张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

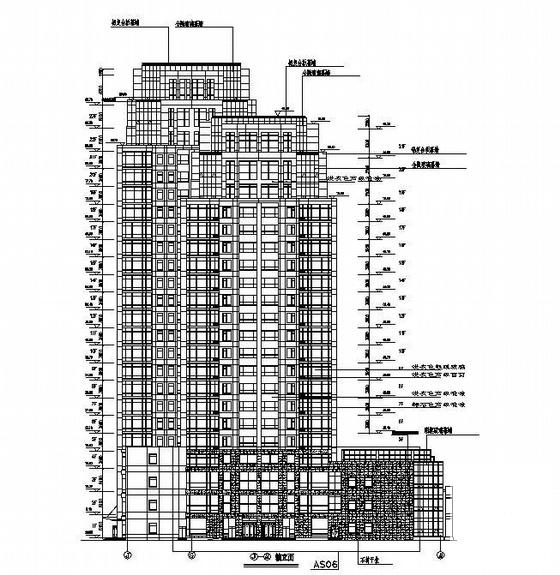

  • 石材幕墙施工图纸 - 1
    石材幕墙施工图纸 - 1

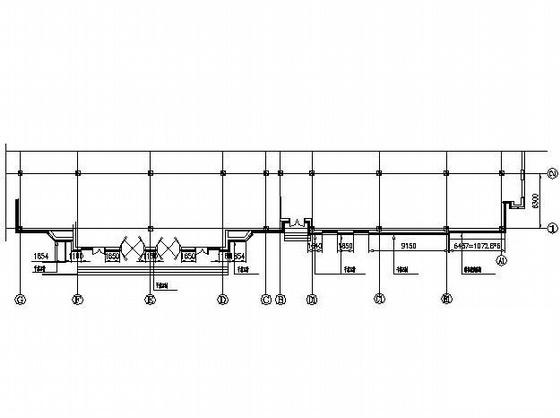

  • 石材幕墙施工图纸 - 2
    石材幕墙施工图纸 - 2

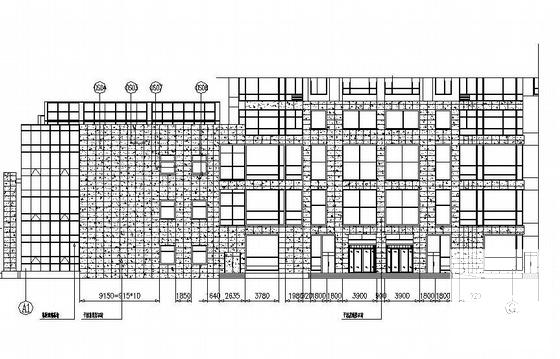

  • 石材幕墙施工图纸 - 3
    石材幕墙施工图纸 - 3

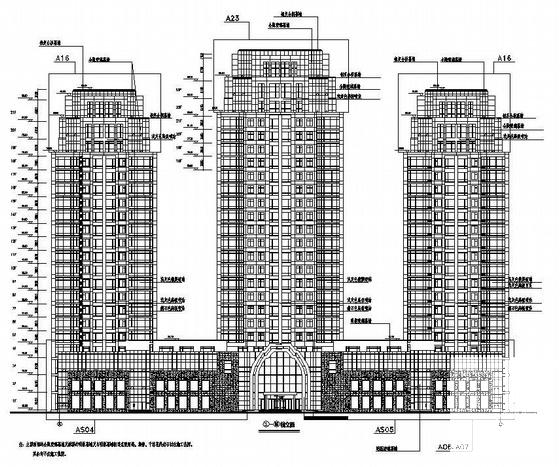

  • 石材幕墙施工图纸 - 4
