石材幕墙节点CAD详图纸(dwg)

[复制链接]

0

主题

0

帖子

1558

积分

超级版主

Rank: 8Rank: 8

积分
1558
发表于 2020-9-12 13:39:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源

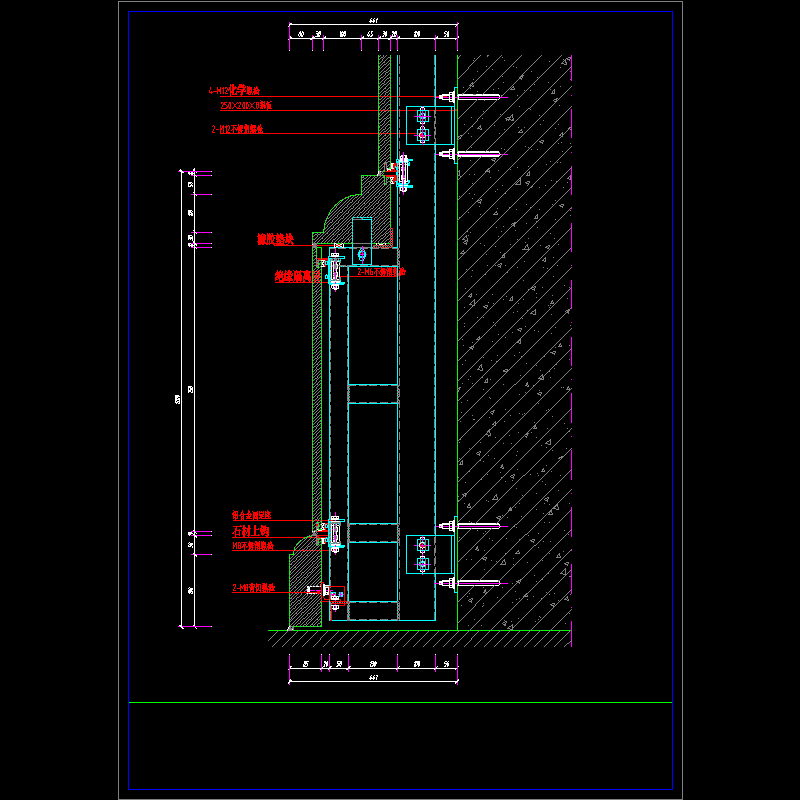

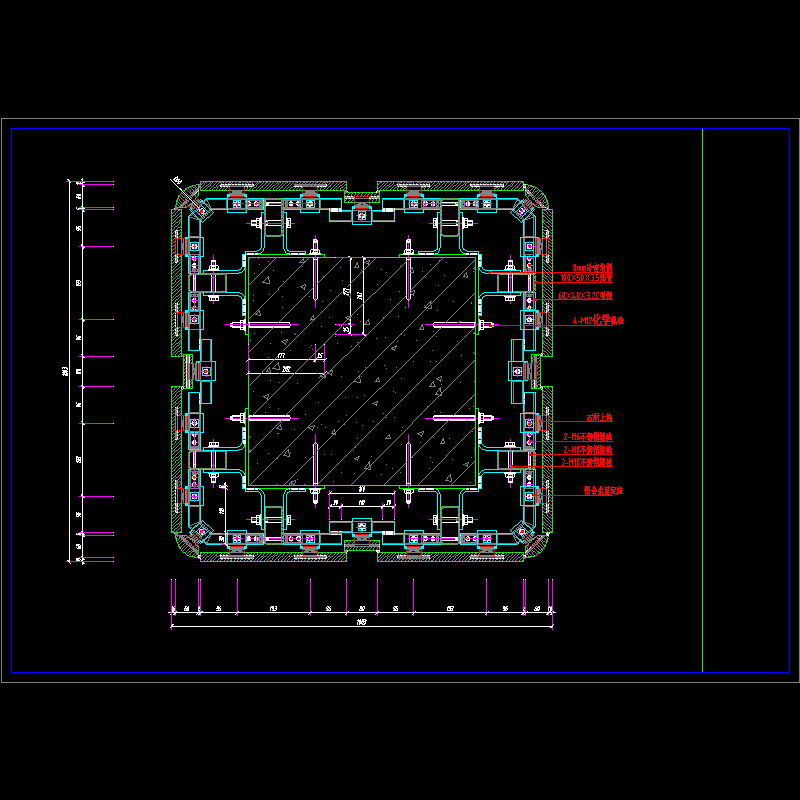

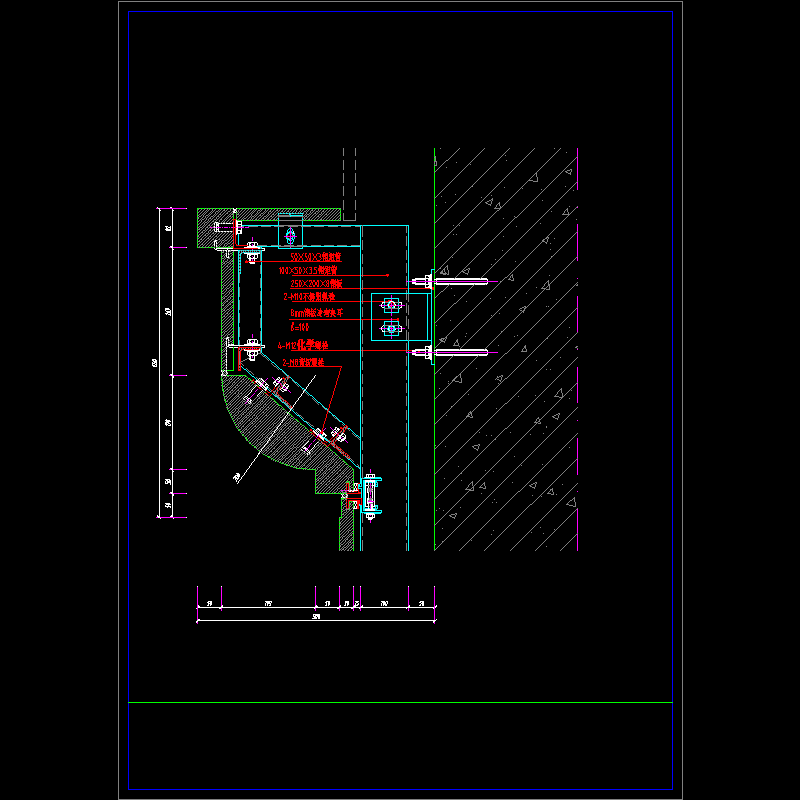

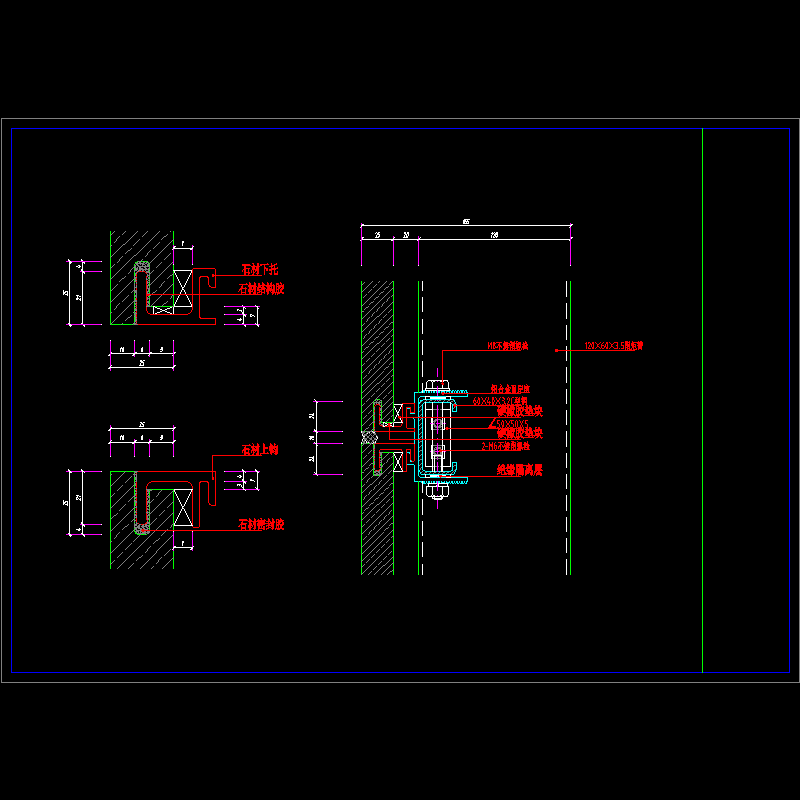

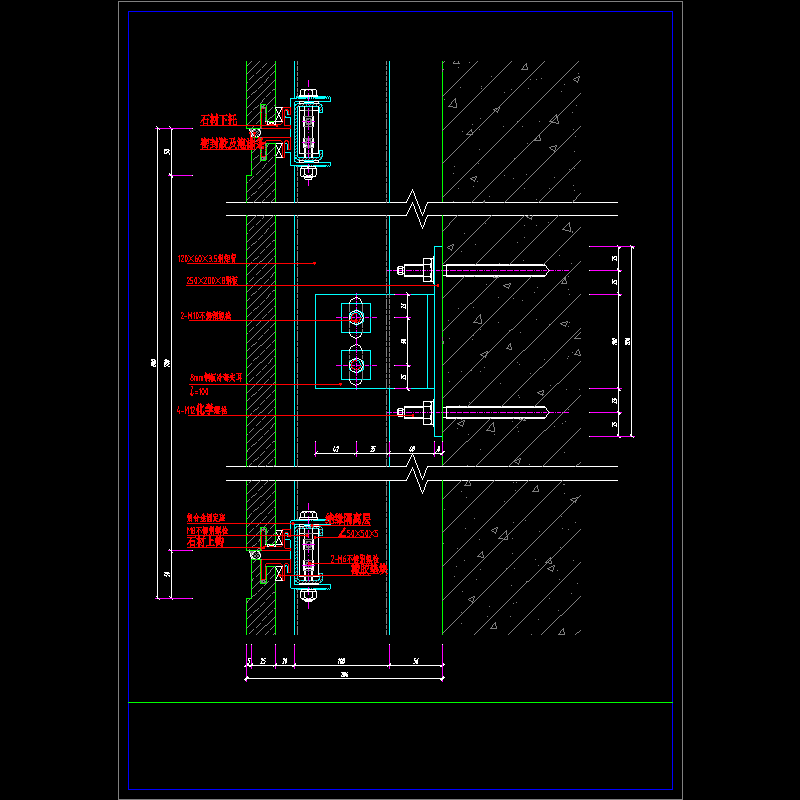

某石材幕墙节点详图   共包括13张节点详图。

石材柱节点图.dwg
石材柱节点图.dwg
石材柱节点图1.dwg
石材柱节点图1.dwg
石材柱节点图2.dwg
石材柱节点图2.dwg
石材柱节点图3.dwg
石材柱节点图3.dwg
石材柱节点图4.dwg
石材柱节点图4.dwg
节点0.dwg
节点0.dwg
节点图1.dwg
节点图1.dwg
节点图10.dwg
节点图10.dwg
节点图11.dwg
节点图11.dwg
节点图2.dwg
节点图2.dwg
节点图3.dwg
节点图3.dwg
节点图7.dwg
节点图7.dwg
节点图9.dwg
节点图9.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-12 13:39:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ecwddss1w20cdef1.rar

702.68 KB

下载  售价: 100 积分    赚积分
