大型食堂采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：餐饮
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计内容：采暖
- 采暖系统：散热器供暖
- 水系统：双管制,同程式
附件详情
采暖热媒由本单位集中供热站集中提供。热媒采用85~45C低温热水。散热器选用SGZ406型钢管柱型散热器.供暖管道采用碳素钢管, 公称直径DN＜50mm者, 采用普通焊接钢管;DN≥50mm者, 采用无缝钢管.
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

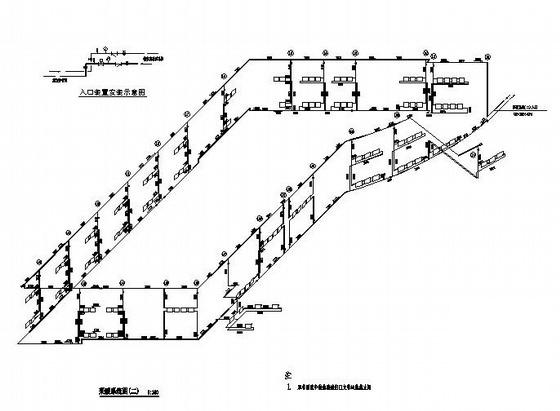

采暖施工图纸 - 1 -

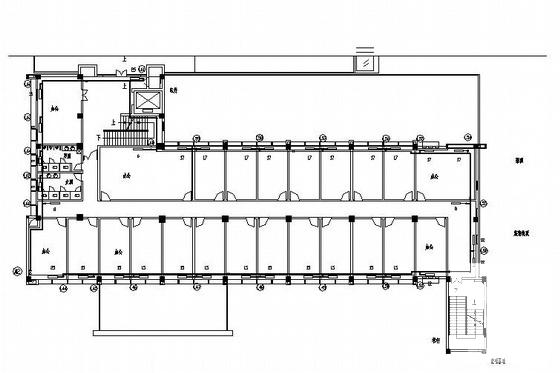

采暖施工图纸 - 2 -

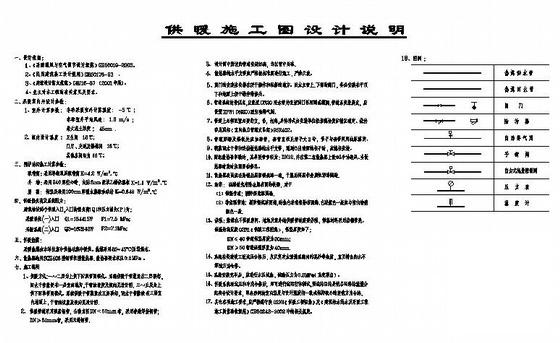

采暖施工图纸 - 3
